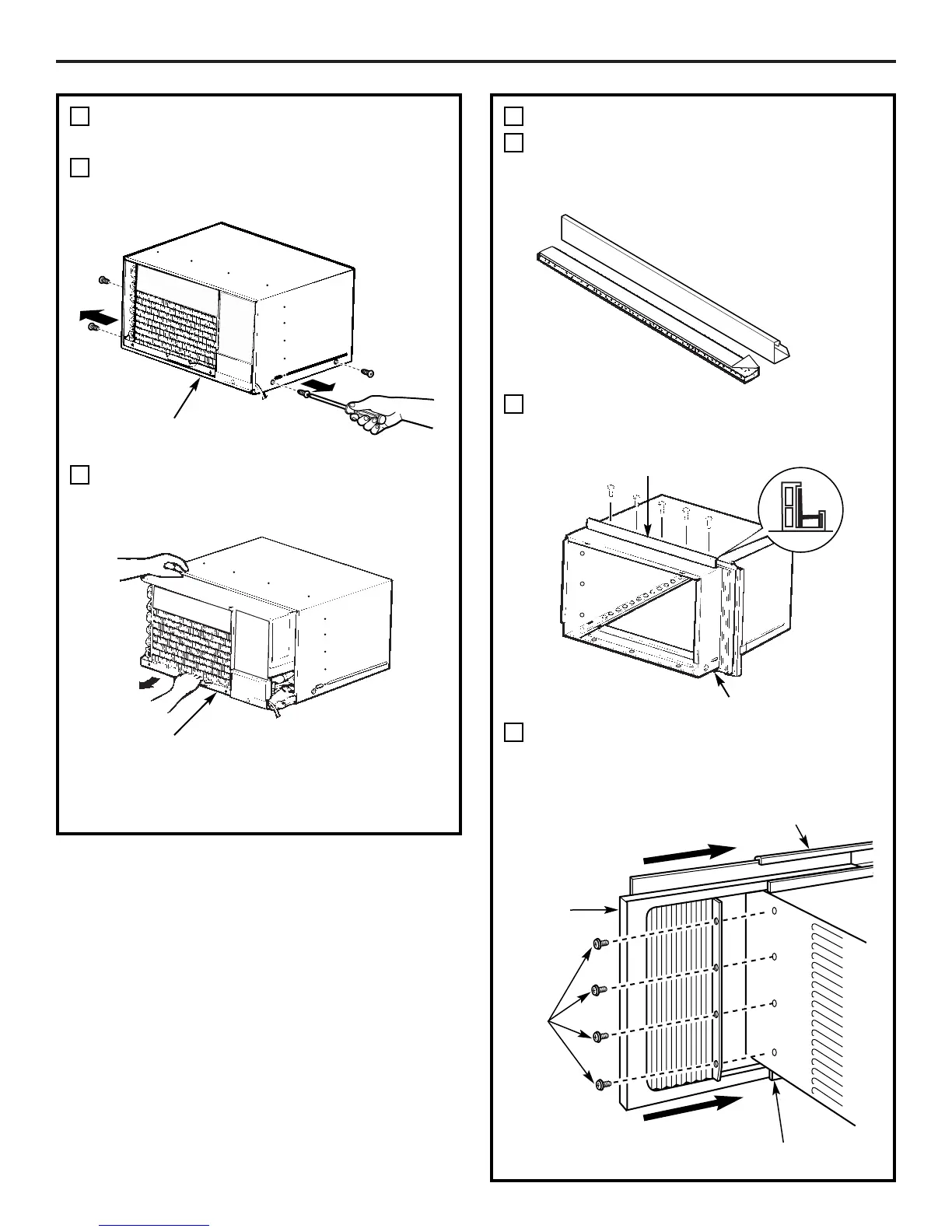

Instrucciones para la instalación en una ventana
RETIRE EL ACONDICIONADOR
DE AIRE DE LA CAJA
Retire los 4 tornillos en cada lado de la caja.
Guárdelos los 2 tornillos de la parte
delantera para más tarde.
Deslice el acondicionador de aire de la caja
agarrando la empuñadura del cárter base y
tire hacia adelante mientras sostiene la caja.
Retire el cartón de empaquetado y cinta,
si está presente.
4
A
B
Frente del acondicionador de aire
Frente del acondicionador de aire
PREPARE LA CAJA
Retire el apoyo de la cinta de sellado del riel
de montaje superior y péguelo al fondo del
riel de montaje superior. Corte al tamaño
apropiado.
Instale el riel de montaje superior con
5 tornillos tipo A desde la parte externa
de la caja.
Inserte los marcos para los paneles de
acordeón en los rieles superiores e inferiores
de montaje. Una los paneles de acordeón al
lado de la caja usando 8 tornillos tipo A.
5
A
B
C
Riel de montaje superior
Riel de montaje inferior
Tornillos
tipos A
Riel de montaje superior
Riel de montaje inferior
Panel de
acordeón
POSTERIOR
