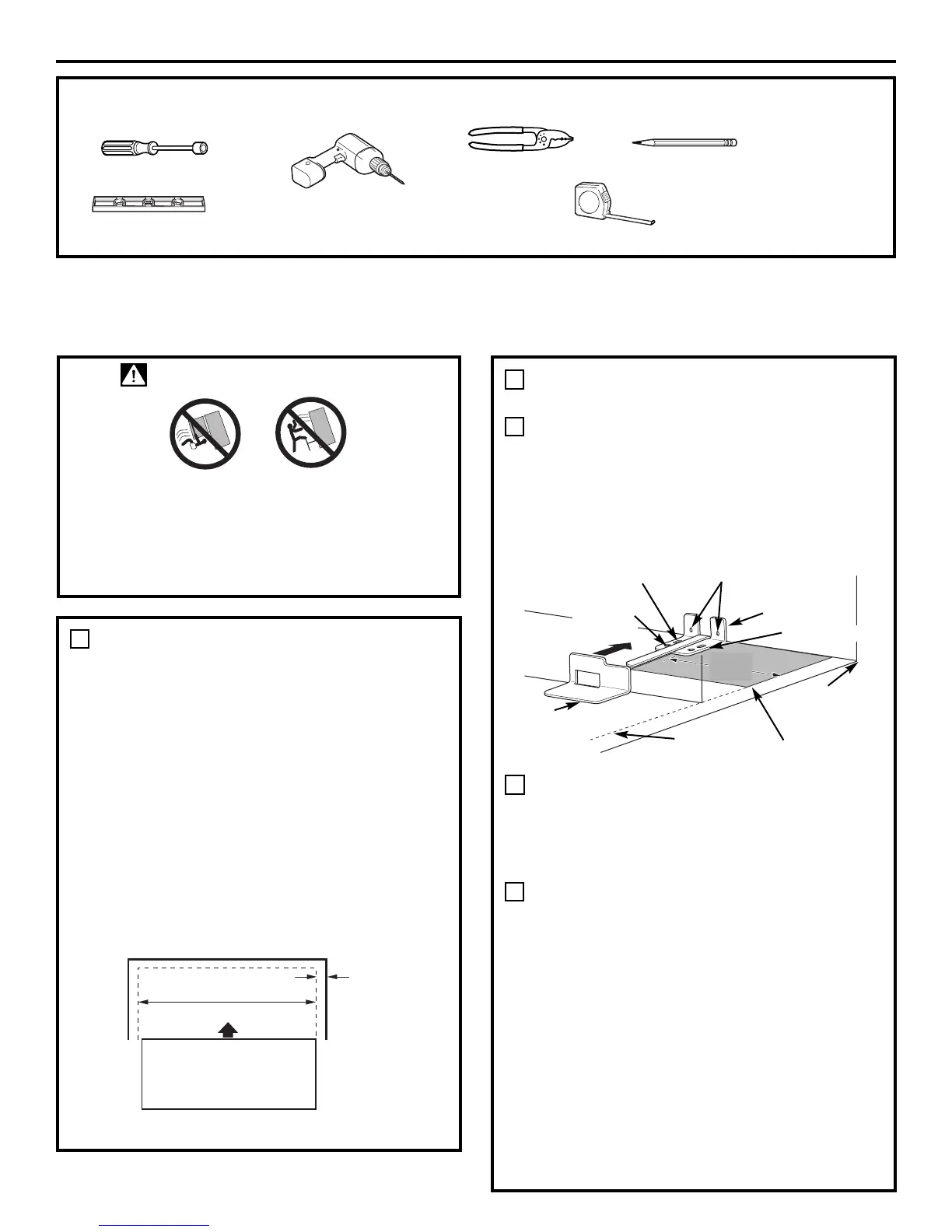

Instructions d’installation
OUTILS DONT VOUS POUVEZ AVOIR BESOIN (SUITE)
MESUREZ L’OUVERTURE
DISPONIBLE DANS L’ARMOIRE ET
COMPAREZ CETTE MESURE À LA
LARGEUR DU RÉFRIGÉRATEUR
Mesurez W, la largeur de l’ouverture de
l’armoire dans laquelle vous voulez
mettre votre réfrigérateur.
Assurez-vous de tenir compte de tout
surplomb du comptoir, de l’épaisseur de
la plinthe et de tout espace libre désiré.
La largeur W doit être supérieure à 91,4
cm (36 pouces). Vous devez placer le
réfrigérateur approximativement au
milieu de cette ouverture.
AVERTISSEMENT
Dans certaines conditions, ce réfrigérateurs
peut basculer vers l’avant.
Cela peut entraîner des blessures corporelles.
Installez le support anti-basculement emballé
avec votre réfrigérateur.
1
Épaisseur de
la plinthe ou
surplomb du
comptoir (la
mesure la
plus grande)
plus tout
espace libre
désiré
Mur arrière
Devant
Côté droit du
réfrigérateur
POSITIONNEMENT DU SUPPORT
DE SOL ANTI-BASCULEMENT
Placez le gabarit de positionnement du support
de sol anti-basculement (compris à l’intérieur de
la trousse anti-basculement), sur le sol contre le
mur arrière, à l’intérieur de W, et en ligne avec
l’emplacement désiré du côté droit du
réfrigérateur (voir Figure 1).
Placez le support de sol anti-basculement dans le
gabarit de positionnement avec ses trous au sol
de droite alignés aux trous au sol indiqués sur le
gabarit, à approximativement 18,4 cm (7
1
/4 po)
de l’extrémité du gabarit ou du côté droit du
réfrigérateur.
Tenez en position et utilisez le support de
sol anti-basculement comme gabarit pour
marquer les trous en vous basant sur votre
configuration et la catégorie de construction
indiquée dans l’étape 3. Marquez l’emplacement
des trous avec un crayon, un clou ou un
poinçon.
NOTE :
•
Vous devez obligatoirement utiliser
au moins 2 vis pour monter le support de sol
(une de chaque côté du support de sol anti-
basculement). Les deux doivent entrer dans le
mur ou dans le sol. La figure 2 indique toutes
les configurations de montage acceptables
pour ces vis. Trouvez les trous de vis sur le
support de sol anti-basculement.
2
A
B
C
W
2 trous dans mur
Côté droit du
réfrigérateur
Sol – ciment
(2 trous)
Sol – bois
(2 trous)
18,4 cm
(7
1
⁄4 po)
Gabarit de
positionnement
Support de sol
à installer
Trous à droite
Arrière à droite
de la paroi de
l’armoire
RÉFRIGÉRATEUR
Figure 1 – Vue d’ensemble de l’installation
66
INSTALLATION DU SUPPORT DE SOL DU MÉCANISME
ANTI-BASCULEMENT (sur les modèles de 21 pi)
Crayon
Perceuse à main ou
électrique et mèche
de 1/8 po
Mètre
Tourne-écrou de 1/4 po
Cisaille
Niveau
Support
de base sur
le réfrigérateur
