32 49-60741-4
MESURE DE L’OUVERTURE
DISPONIBLE COMPARÉE
A LA LARGEUR DU
RÉFRIGÉRATEUR
Mesurez W, la largeur de l’ouverture dans laquelle
vous voulez mettre votre réfrigérateur.
Assurez-vous de tenir compte de tout surplomb
du comptoir, de l’épaisseur de la plinthe et de tout
espace libre désiré. La largeur W doit être supérieure
à 36 pouces. Vous devez placer le réfrigérateur
approximativement au milieu de cette ouverture.a
MATÉRIEL DONT VOUS POUVEZ
AVOIR BESOIN (non inclus)
OUTILLAGE NÉCESSAIRE
Crayon
Mèche de 1/8 po (3 mm)
et Perceuse manuelle ou
électrique
Mètre
Tournevis à douille
5/16 po (8 mm)
Tire-fond ¼ po
(6 mm) x 1 ½ po
(38 mm)
Manchons
d’ancrage ½ po
(12 mm) de
diamètre externe
Uniquement pour les systèmes anti-basculement par fixation
au sol en BÉTON
Mèche adaptée aux ancrages
AT-1
POSITIONNEMENT DU
SYSTÈME ANTI-BASCULEMENT
PAR FIXATION AU SOL
Placez le gabarit de positionnement du système
anti-basculement par fixation au sol (fourni dans
la trousse anti-basculement) sur le sol contre le
mur arrière, à l’intérieur de W, et en ligne avec
l’emplacement souhaité pour le côté droit du
réfrigérateur (voir figure 1).a
Placez le système anti-basculement par fixation au
sol sur le gabarit de positionnement avec ses trous
au sol de droite alignés aux trous au sol indiqués sur
le gabarit, à approximativement 15 ¼ po du bord du
gabarit ou du côté droit du réfrigérateur.
Maintenez en position et utilisez le système anti-
basculement par fixation au sol comme gabarit
pour marquer les trous en vous basant sur votre
configuration et la catégorie de construction indiquée
dans l’étape 3. Marquez l’emplacement des trous
avec un crayon, un clou ou un poinçon.
REMARQUE :
• Il est OBLIGATOIRE d’utiliser au moins 2 vis pour
fixer le système de fixation au sol (un de chaque
côté du système anti-basculement par fixation au
sol). Les deux doivent entrer dans le mur ou dans
le sol. La figure 2 indique toutes les configurations
acceptables de montage pour ces vis. Identifiez les
trous de vis sur le système anti-basculement par
fixation au sol pour votre configuration.
AT-2
A
B
C
Épaisseur de
la plinthe ou
surplomb du
comptoir (la
mesure la plus
grande) plus
tout espace libre
désiré
Mur arrière
Avant
Côté droit du
réfrigérateur
W
RÉFRIGÉRATEUR

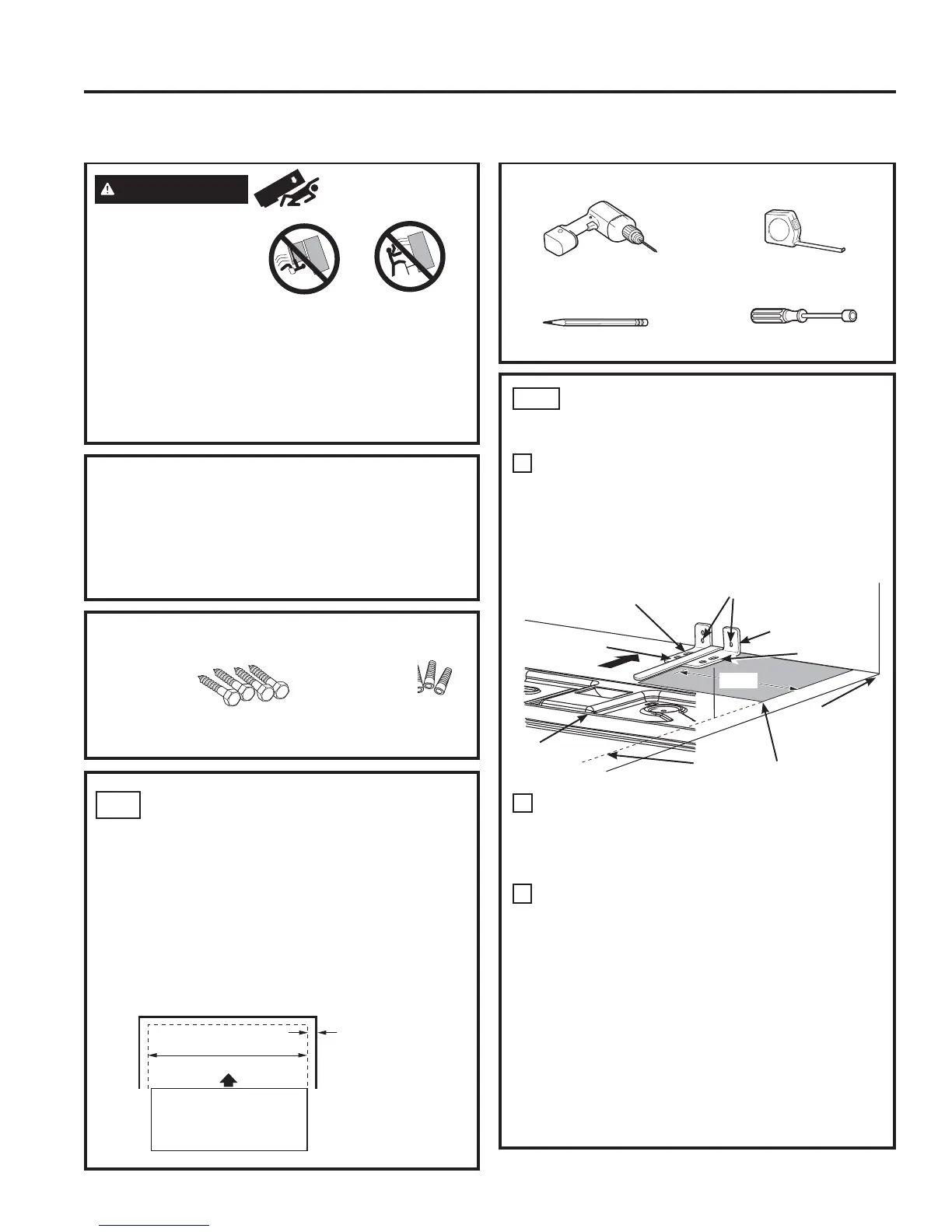

Figure 1 – – Vue d’ensemble de l’installation
Support de
base sur le
réfrigérateur
2 trous dans le mur
Côté droit du
réfrigérateur
Sol - Béton
(2 trous)
Sol - Bois
(2 trous)
15 ¼”
Gabarit de
positionnement
Système de
fixation au sol à
installer
Trous à droite
Coin arrière
gauche du mur
du placard
AVERTISSEMENT
Risque de
basculement
Les modèles encastrés
(modèles PYE, CYE,
GYE, PWE, CWE,
et ZWE) sont plus
lourds au niveau de leur partie supérieure, surtout avec
les portes ouvertes. Ces modèles doivent être fixés à
l’aide du système anti-basculement par fixation au sol
pour éviter que l’appareil ne bascule vers l’avant, ce qui
pourrait entraîner des blessures graves, voire mortelles.
Lisez et suivez les instructions d’installation complètes pour
l’installation du système anti-basculement par fixation au
sol livré avec votre réfrigérateur.
Reportez-vous à 239D1142 P001 Pub# 31-45484-5
REMARQUE :
Si vous n’avez pas reçu de système anti-basculement par
fixation au sol avec votre achat, appelez le 1.877.432.2737
pour en recevoir un gratuitement. (Au Canada, appelez le
1.800.561.3344).
Pour les instructions d’installation du système consultez le
site : www.GEAppliances.com.
(Au Canada, www.electromenagersge.ca)
Instructions d’installation
INSTRUCTIONS D’INSTALLATION
INSTALLATION DU RÉFRIGÉRATEUR (suite)
Installation du support
anti-basculement par fixation au sol (Modèles PYE, CYE, GYE, PWE, CWE, et ZWE seulement)
