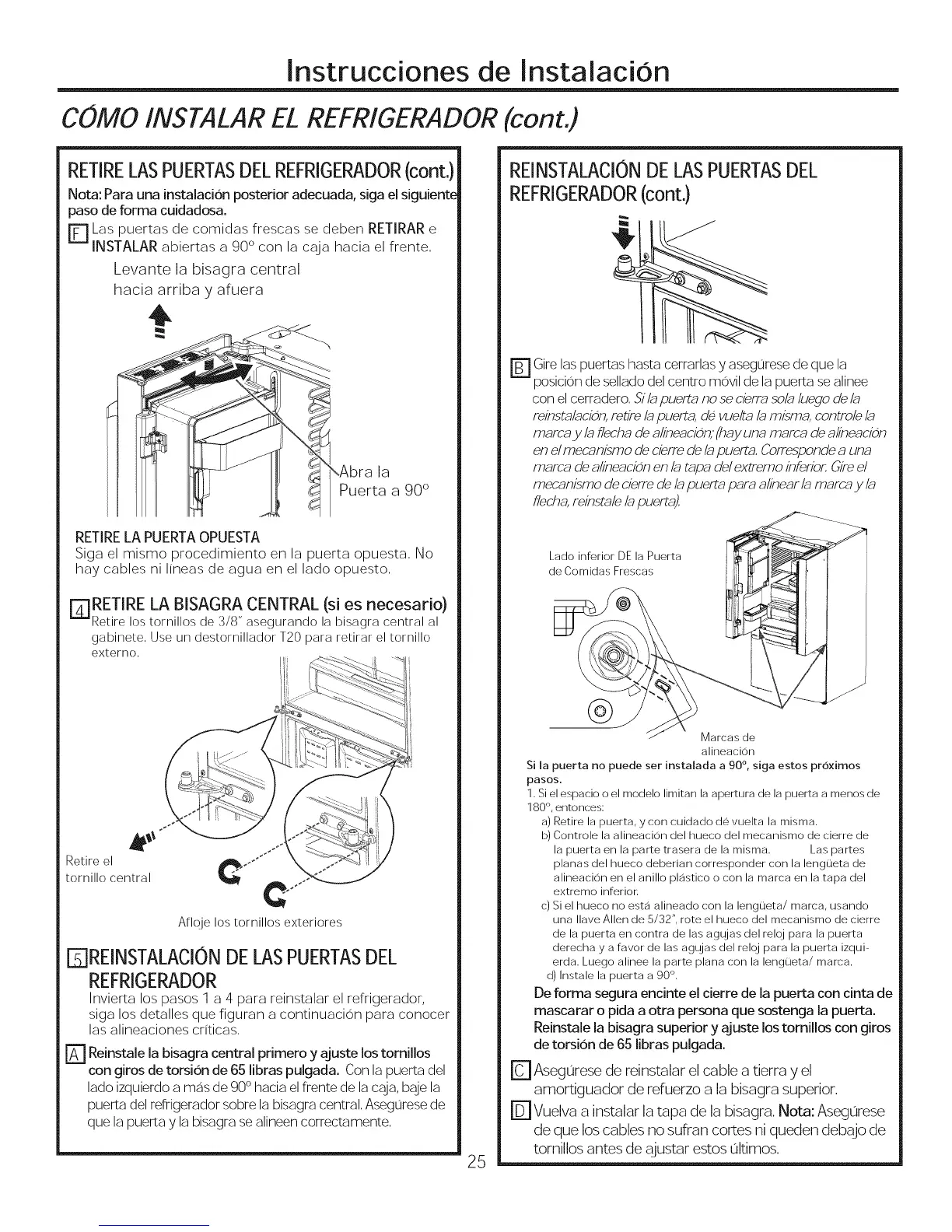

lnstrucciones de lnstalaciOn
COMO INSTALAREL REFRIGERADOR(cont.)
RETIRELASPUERTASDELREFRIGERADOR(cont.)
Nota: Para una instalacion posterior adecuada, siga el siguiente
paso de forma cuidadosa.
E]Las puertas de comidas frescas so deben RETIRAR e
INSTALAR abiertas a 90° con la caja hacia el frente.
Levante la bisagra central
hacia arriba y afuera
II
la
Puerta a 90 °
RETIRE LA PUERTA OPUESTA
Siga el mismo procedimiento en la puerta opuesta. No
hay cables ni lineas de agua en el lado opuesto.
[]RETIRE LA BISAGRA CENTRAL (si es necesario)
Retire los tornillos de 3/8" asegurando la bisagra central al
gabinete, Use un destornillador T20 para retirar el tornillo
externo,
Retire el
tornillo central
C
¢
Aflqjelos tornillos exteriores
r_REINSTALACION DELASPUERTASDEL
REFRIGERADOR
Invierta los pasos 1 a 4 para reinstalar el refrigerador,
siga los detalles que figuran a continuacion para conocer
las alineaciones crlticas.
E] Reinstale la bisagra central primero y ajuste los tomillos
con giros de torsion de 65 libras pulgada. Con la puerta del
lado izquierdo a mas de 90° hacia el frente de la caja, baje la
puerta del reffigerador sobre la bisagra central. Asegurese de
que la puerta y la bisagra se alineen correctamente.
25
REINSTALACIONDE LASPUERTASDEL
REFRIGERADOR(cont.)
Ill
rB] Gire las puertas hasta cerrarlas y asegurese de que la
posicion de sellado del centro movil de la puerta sealinee
con el cerradero. SiI_ puert_?no se cierra sol_?luego de I_
reinst_L_cion,retire I_puerta, de vueltz_#_misma, controle I_
m_rca y I_ flech_ de aline_cion; (h_yuna mama de alineacion
en elmecnnismo de cierre de b puertlz Corresponde aum
m_rca de alineacidn en I_t_p_ de/extremo inferior, Gireel
mecanismo de cierre de #_puert_ /sara alinear I_ mama y I_
flecha, reinst_2e/_pL/el?_),
Lado inferior DE la Puerta
de Comidas Frescas li!_-
alineaciOn
Si la puerta no puede ser instalada a 90 °, siga estos proximos
pasos.
1. Si el espacio o el modelo limitan la apertura de la puerta a menos de
180 °, entonces:
a) Retire la puerta, y con cuidado de vuelta la misma.
b) Controle la alineacion del hueco del mecanismo de cierre de
la puerta en la parte trasera de la misma. Las partes
planas del hueco deberian corresponder con la lengueta de
alineacion en el anillo plastico o con la marca en la tapa del
extremo inferior.
c) Si el hueco no esta alineado con la lengueta/marca, usando
una Ilave Allen de 5/32", rote el hueco del mecanismo de cierre
de la puerta en contra de las agujas del reloj para la puerta
derecha y a favor de las agL_jas del reloj para la puerta izqui-
erda. Luego alinee la parte plana con la lengueta/marca.
d) Instale la puerta a 90 °.
De forma segura encinte el cierre de la puerta con cinta de
mascarar o pida a otra persona que sostenga la puerta,
Reinstale la bisagra superior y ajuste los tomillos con giros
de torsion de 65 libras pulgada,
r_ Asegurese de reinstalar el cable a tierra y el
amortiguador de refuerzo a la bisagra superior.
r_ Vuelva a instalar la tapa de la bisagra. Nota: Asegurese
de que los cables no sufran cortes ni queden debajo de
tornillos antes de ajustar estos ultimos.
