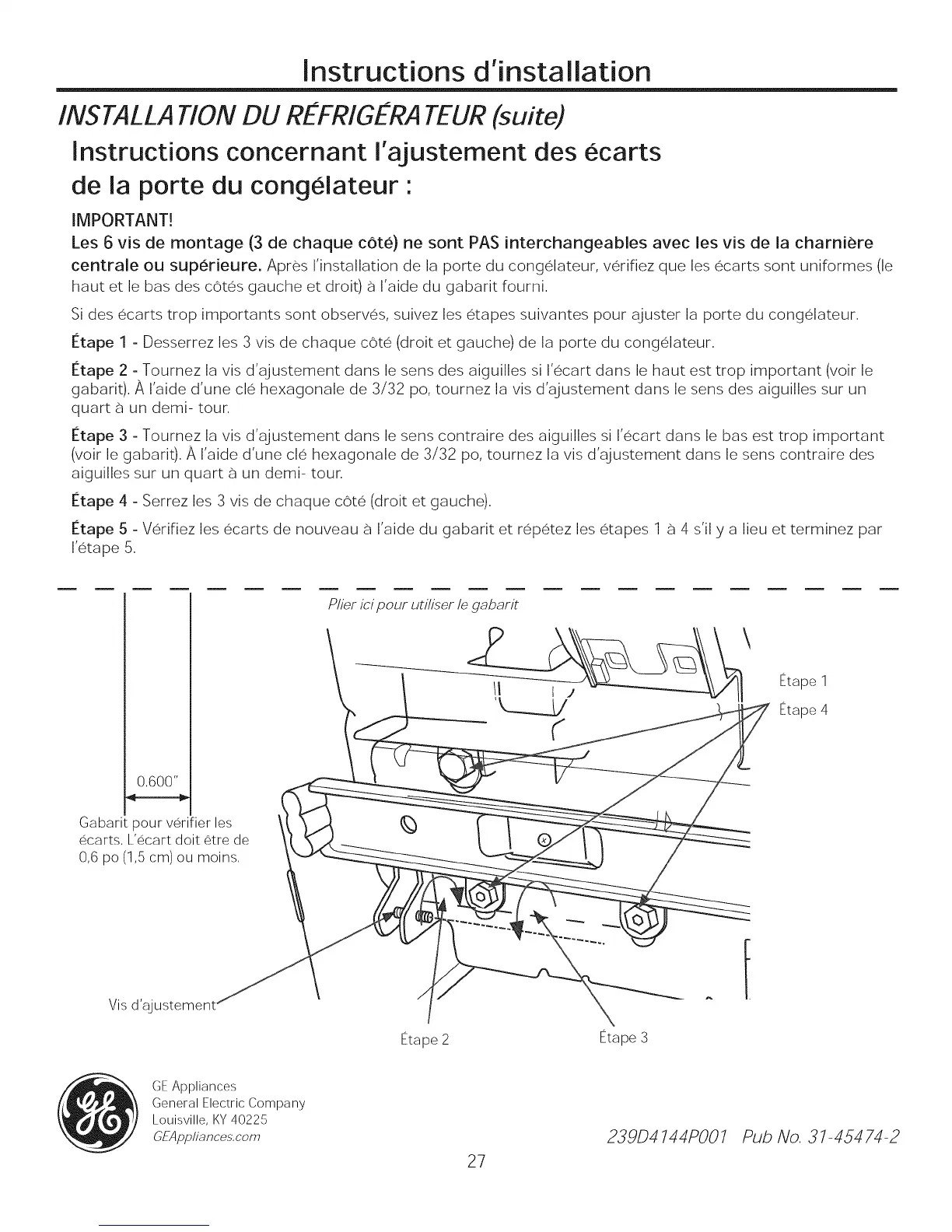

Instructions d'installation
INSTALLATION DU REFRIGERA TEUR(suite)
instructions concernant i'a]ustement des ecarts
de ia porte du congelateur •
iMPORTANT!
Les 6 vis de montage (3 de chaque cote) ne sont PAS interchangeabies avec ies vis de ia charniere
centrale ou superieure. Apres I'installation de la porte du congelateur, verifiez que les ecarts sont uniformes (le
haut et le bas des cotes gauche et droit) a_I'aide du gabarit fourni.
Si des ecarts trop importants sont observes, suivez les etapes suivantes pour ajuster la porte du congelateur.
letape 1 - Desserrez les 3 vis de chaque cote (droit et gauche) de la porte du congelateur.
letape 2 - Tournez la vis d'ajustement dans le sens des aiguilles si I%cart dans le haut est trop important (voir le
gabarit). A I'aide d'une cle hexagonale de 3/32 po, tournez la vis d'ajustement dans le sens des aiguilles sur un
quart a_un demi- tour.
letape 3 - Tournez la vis d'ajustement dans le sens contraire des aiguilles si I%cart dans le bas est trop important
(volt le gabarit). A I'aide d'une cle hexagonale de 3/32 po, tournez la vis d'ajustement dans le sens contraire des
aiguilles sur un quart a_un demi- tour.
letape 4 - Serrez les 3 vis de chaque cote (droit et gauche).
letape 5 - Verifiez les ecarts de nouveau a_I'aide du gabarit et rep6tez les etapes 1 a_4 s'il y a lieu et terminez par
I%tape 5.
Gabarit pour verifier les
ecarts, L%cart dolt 6tre de
0,6 po (1,5 cm) ou moins,
Vis d'ajustement
Prier ici pour uti/iser /egabarit
[tape 2
[tape 3
[tape 1
[tape 4
GEAppliances
General Electric Company
Louisville, KY40225
GEAppfiances,com
27
239D4744P007 Pub No. 37-45474-2
