GE GBE21D Owner's Manual & Installation Instructions

49-60805-1 23
INSTRUCTIONS D’INSTALLATION
Instructions d’installation
3

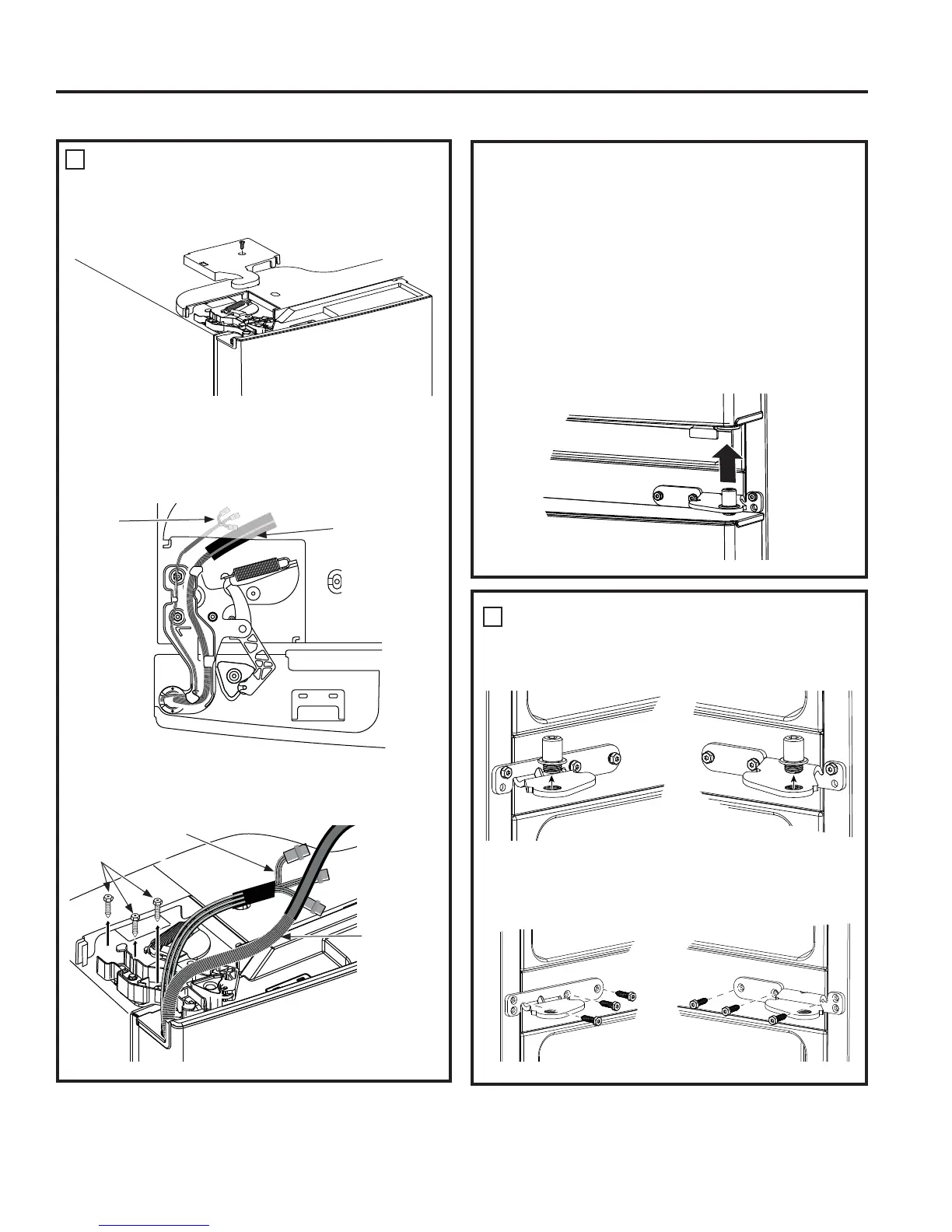

ENLÈVEMENT DES CHARNIÈRES ET
SUPPORTS CENTRAUX
A. À l’aide d’une clé hexagonale ¼ po, enlevez les 2
axes de charnière de leurs supports.
B. À l’aide d’une clé à douille 5/16 po, retirez les
boulons qui fixent les supports de charnière sur la
carrosserie.
2
ENLÈVEMENT DE LA PORTE GAUCHE (Suite)
B. Enlevez le couvercle de charnière dans le haut
de la porte gauche en retirant la vis à l’aide d’un
tournevis cruciforme.
C. Débranchez les 3 connecteurs de fils et déplacez
les fils jusqu’à voir les vis qui fixent la charnière.
Modèles à distributeur d’eau et de glace
seulement : 7LUH]VXUODFRQGXLWHG¶HDXDYHF
précaution.
D. À l’aide d’une clé à douille 5/16 po, retirez les
boulons qui fixent la charnière supérieure sur la
carrosserie.
Connecteurs
de fils
Conduite d’eau
(modèles à
distributeur
d’eau et
de glace
seulement)
Connecteurs
de fils
Boulons
Conduite
d’eau
(modèles à
distributeur
d’eau et
de glace
seulement)
Modèles SANS distributeur d’eau et de glace
seulement : Soulevez la charnière en ligne droite
pour dégager l’axe de charnière de la douille dans le
haut de la porte et acheminez le fil dans la fente de la
charnière. Modèles à distributeur d’eau et de glace
seulement : N’enlevez pas la charnière de la porte.
E. 5HWLUH]OHUXEDQGHODSRUWHRXYUH]ODSRUWHVXU
degrés et penchez-la à l’écart de la carrosserie.
Soulevez la porte pour la dégager de l’axe de
charnière central.
F. Déposez la porte sur une surface qui ne rayera pas
la porte, intérieur vers le haut.
INSTALLATION DU RÉFRIGÉRATEUR (Suite)
