49-60805-1 31
INSTRUCTIONS D’INSTALLATION
3
RÉINSTALLER LA PORTE DU
COMPARTIMENT
RÉFRIGÉRATEUR (Suite)

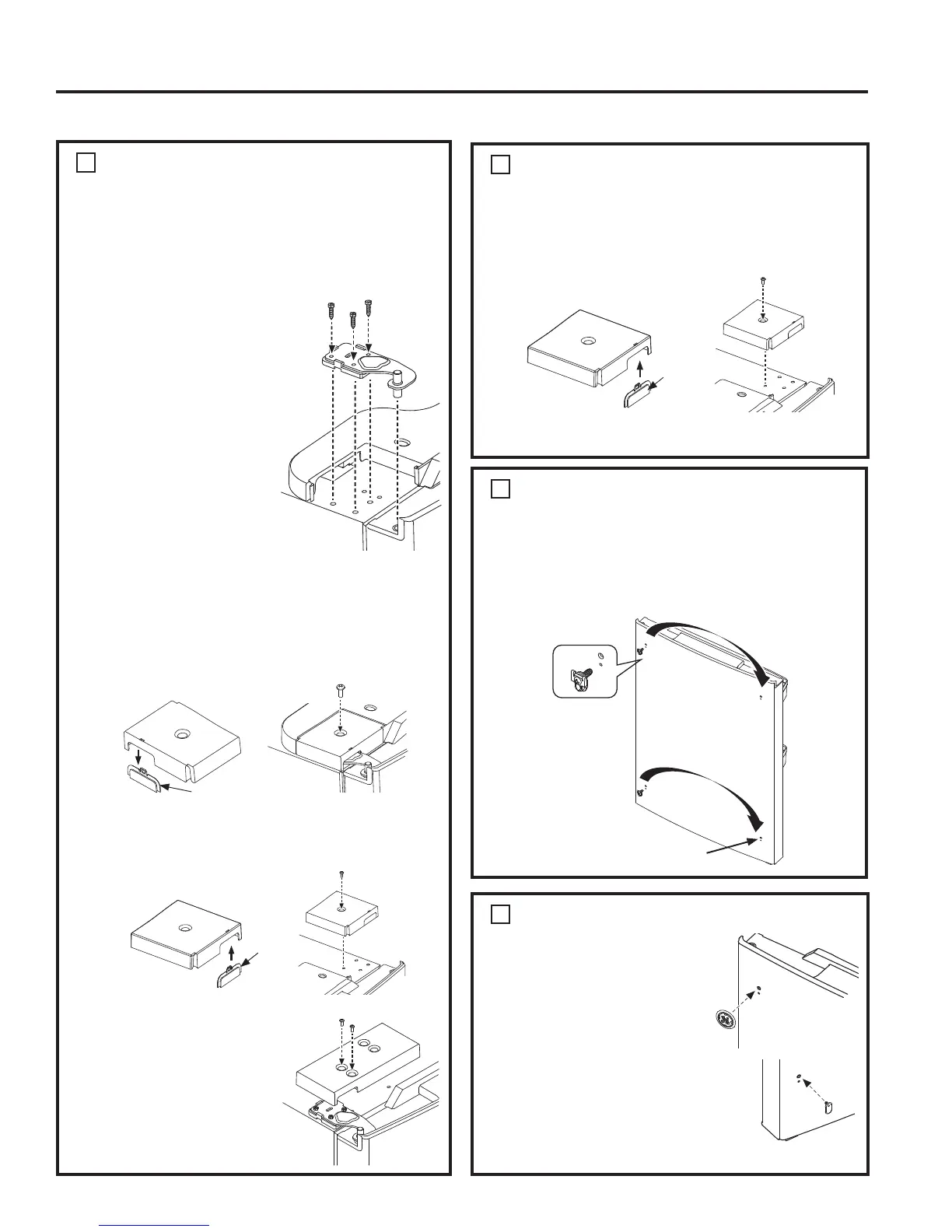

H. Insérez l’axe de charnière supérieur dans le
trou dans le haut de la porte du compartiment
réfrigérateur, à droite. Assurez-vous l’aligner
la porte sur la carrosserie. Fixez lâchement la
charnière sur le haut de
la carrosserie à l’aide
des boulons retirés
précédemment.
Assurez-vous que
le joint d’étanchéité
s’appuie totalement
contre la carrosserie,
sans plis. Supportez
la porte du côté de la
poignée et assurez-vous
que la porte est bien
droite et que l’espace
entre les portes est égal
sur toute la distance.
7RXWHQPDLQWHQDQWOD
porte en place, serrez
les vis au couple de serrage de 60 lb-po.
(6,78 Nm).
Modèles avec TIROIR de congélateur :
I. 5HWLUH]ODSLqFHIURQWDOHGXFRXYHUFOHGH
charnière gauche. Posez ce couvercle à l’aide
d’un tournevis cruciforme et de la vis retirée
précédemment.
J. Posez la pièce frontale sur le couvercle de
charnière droit. Posez ce couvercle à l’aide
d’un tournevis cruciforme et de la vis retirée
précédemment.
Modèles avec PORTE de congélateur :
I. 5HSpUH]OHFRXYHUFOHGH
charnière gauche livré
avec la trousse. À l’aide
d’un tournevis cruciforme
et des vis fournies,
posez le couvercle.
Pièce frontale
Front
insert
3
RÉINSTALLER LA PORTE DU
COMPARTIMENT
RÉFRIGÉRATEUR (Suite)
J.5HSpUH]ODSLqFHIURQWDOHOLYUpHDYHFODWURXVVH
qui s’insère sur le couvercle de charnière droit et
posez-la.
K. À l’aide d’un tournevis cruciforme et des vis
fournies, posez le couvercle de charnière droit.
4
TRANSFÉREZ LES FIXATIONS
DE MONTAGE DE LA POIGNÉE
A. 5HWLUH]OHERXFKRQGXWURXLQIpULHXUGURLW
B. À l’aide d’un tournevis cruciforme, retirez les vis
qui fixent les supports de montage du côté gauche
et posez-les du côté droit.
5
INSTALLER L’ÉCUSSION DU
LOGO
A. 5HSpUH]OHQRXYHOpFXVVRQ
du logo dans la trousse.
5HWLUH]ODGRXEOXUH
adhésive et alignez les
tiges à l’arrière de l’écusson
sur les trous dans la porte.
Appliquez une pression sur
l’écusson pour qu’il adhère bien
à la porte.
B. 5HSpUH]OHERXFKRQGDQVOD
trousse et posez-le du côté
opposé de la poignée.
Pièce
frontale
5HWLUHUOHERXFKRQ
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (Suite)
