32 49-60805-1

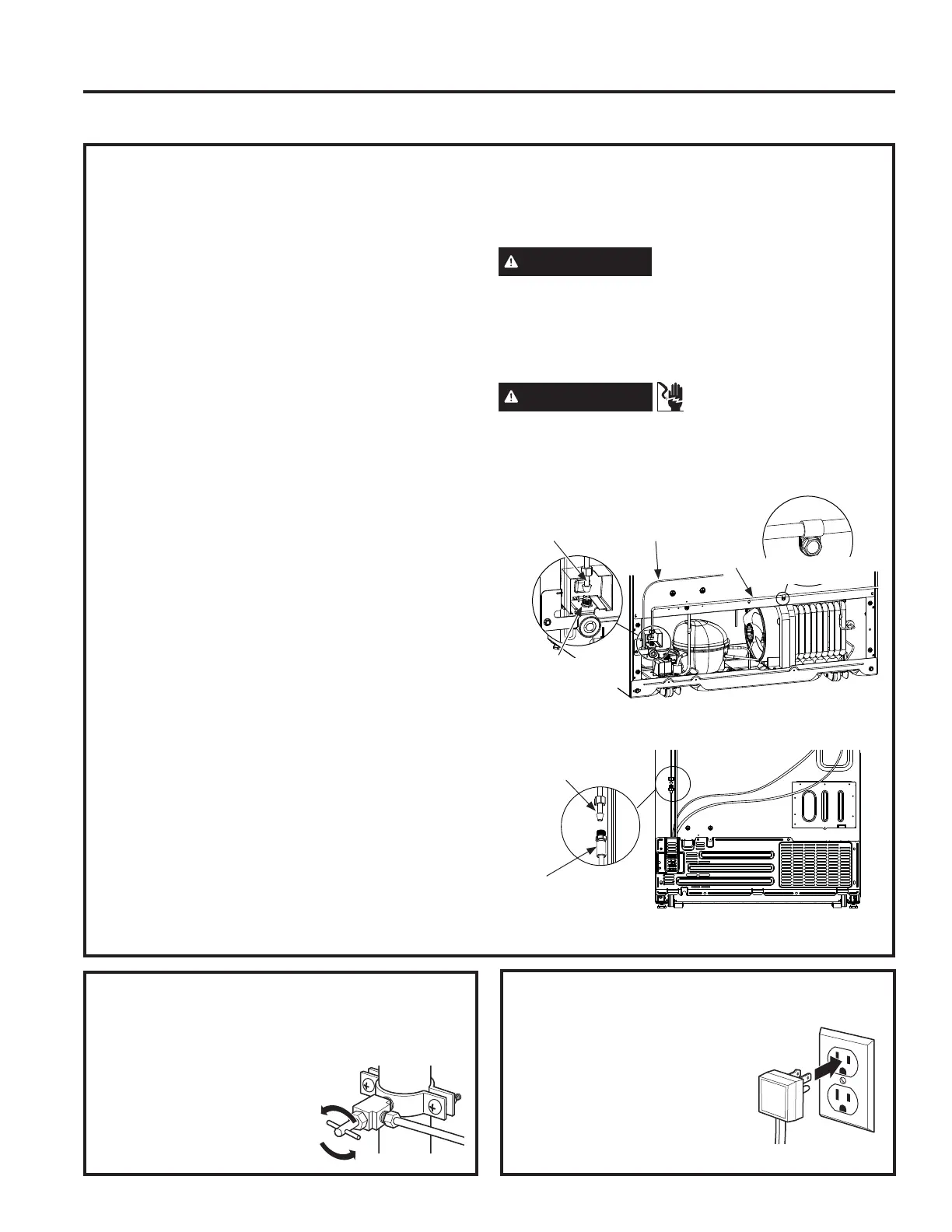

CONEXIÓN DEL REFRIGERADOR AL SUMINISTRO DE AGUA DEL HOGAR
(Modelos con máquina de hielo únicamente)
Se requiere un suministro de agua fría para el
funcionamiento de la máquina de hielos automática. Si no
se cuenta con un suministro de agua fría, se deberá proveer
uno. Consulte la sección de Instalación del Suministro de
Agua.
127$6
• Antes de realizar la conexión al refrigerador, asegúrese
de que el cable de corriente del mismo no se encuentre
enchufado al tomacorriente.
• Si su refrigerador no cuenta con un filtro de agua, le
recomendamos que instale uno si el suministro de agua
posee arena o partículas que podrían atascar la rejilla de
la válvula de agua del refrigerador. Instale el mismo en la
tubería de agua más cercana al refrigerador. Si usará el
Kit de Tuberías para Refrigeradores de SmartConnectTM,
QHFHVLWDUiXQDWXEHUtDDGLFLRQDO:;;SDUD
UHDOL]DUODFRQH[LyQDOILOWUR1RFRUWHODWXEHUtDGHSOiVWLFR
para instalar el filtro.
• Antes de conectar la tubería de agua al hogar, purgue la
tubería del hogar durante por lo menos 2 minutos.
A. Si usará una tubería de cobre, coloque una tuerca de
FRPSUHVLyQ\XQDDEUD]DGHUDGHUHIXHU]RPDQJDHQ
el extremo de la tubería proveniente del suministro de
agua fría del hogar.
Si usará tuberías de SmartConnect
TM
, las tuercas ya
se encontrarán ensambladas en la tubería.
B. Si usará tuberías de cobre, inserte el extremo de
la tubería en la conexión del refrigerador, en la parte
trasera del refrigerador, lo más lejos posible. Al sostener
la tubería, ajuste la unión.
Si usará tuberías de SmartConnect
TM
, inserte el
extremo moldeado de la tubería en la conexión del
refrigerador, en la parte trasera del refrigerador, y
ajuste la tuerca de compresión hasta que quede
ajustada manualmente. Luego realice un ajuste
DGLFLRQDOFRQXQJLURGHOODYH8QDMXVWHH[FHVLYR
puede ocasionar pérdidas.
C. Ajuste la tubería en la abrazadera provista para sostener
la misma en la posición correcta. Será necesario que
abra la abrazadera haciendo palanca.
8QDGHODVVLJXLHQWHVLOXVWUDFLRQHVVHYHUiFRPRODFRQH[LyQ
de su refrigerador.
ADVERTENCIA
Realice la conexión a un suministro de agua potable
únicamente.
Se requiere un suministro de agua fría para el
funcionamiento de la máquina de hielos automática. La
SUHVLyQGHODJXDGHEHUiHVWDUHQWUH\SVL
kilopascales).
ADVERTENCIA
PELIGRO DE DESCARGA
ELÉCTRICA
Adhiera la abrazadera de la tubería usando el agujero
H[LVWHQWH~QLFDPHQWH12SHUIRUHHOUHIULJHUDGRU
Conexión del
refrigerador
Tubería
SmartConnect™
Tubería de
llenado de la
máquina de hielos
Abrazadera de
la tubería
Tubería de
cobre de 1/4”
Modelos Preparados para Máquina de Hielos
Modelos con Máquina de Hielos Instalada
ABRA EL SUMINISTRO DE AGUA
(Modelos con máquina de hielo)
Abra el suministro de agua usando la válvula de cierre
VXPLQLVWURGHDJXDKRJDUHxR
y controle que no haya
pérdidas.
Instrucciones de Instalación
INSTALACIÓN DEL REFRIGERADOR &RQW
ENCHUFE EL REFRIGERADOR
En modelos con máquina de
hielos, antes de enchufar el
refrigerador, asegúrese de que
el interruptor de corriente de la
máquina de hielos esté ajustado en
ODSRVLFLyQDSDJDGR
Consulte la información de
conexión a tierra adjunta al cable
de corriente.
INSTRUCCIONES DE INSTALACIÓN
Tubería
SmartConnect™
Conexión del
refrigerador
