GE GDE21E

24 49-60805-1

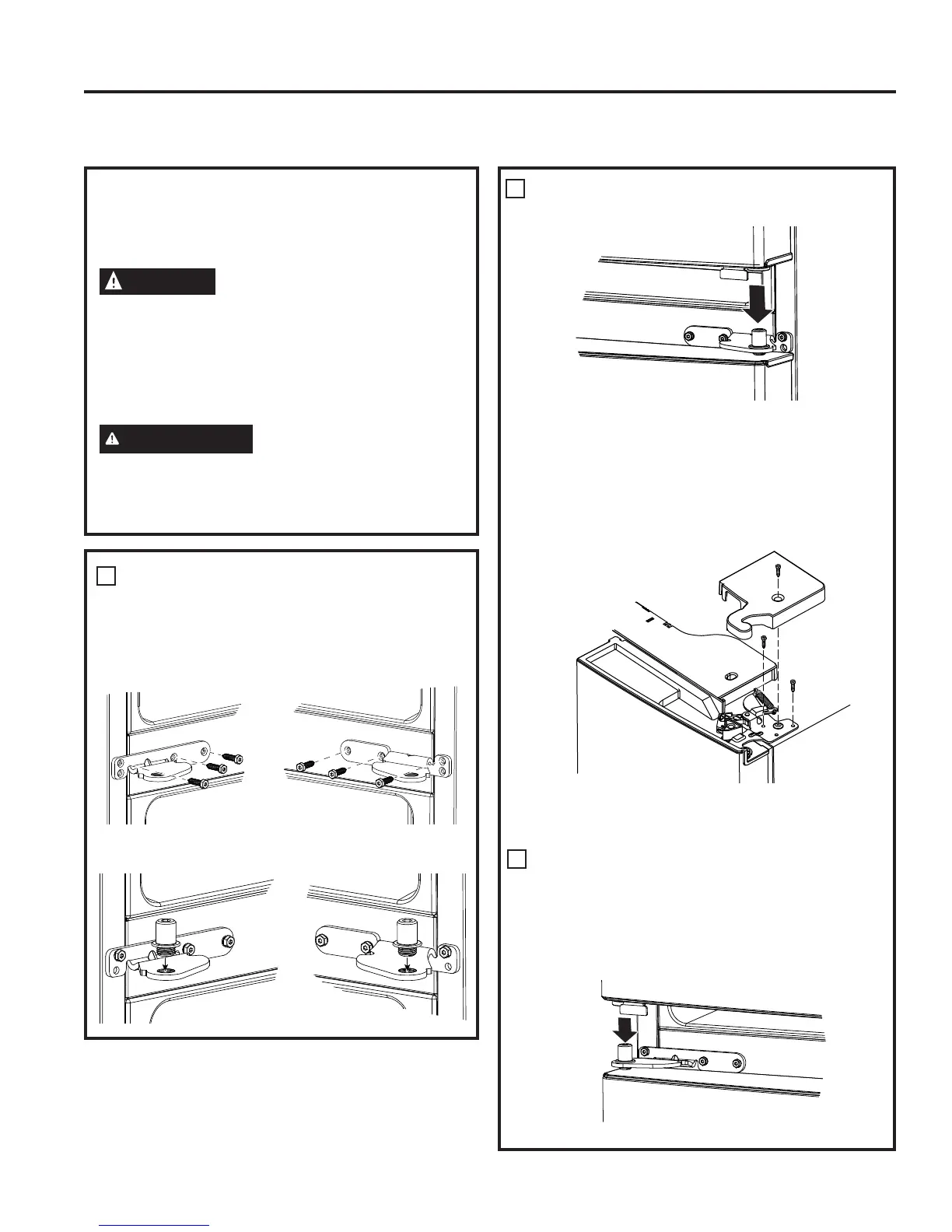

RÉINSTALLATION DES PORTES (modèles à deux portes)
Instructions d’installation
REMARQUES IMPORTANTES
Avant de replacer les portes :
• Lisez les instructions jusqu’au bout avant de
commencer.
ATTENTION
Soulèvement de poids lourd.
Une seule personne risque de se blesser à soulever un
tel poids. Faites-vous aider lors de la manipulation, le
déplacement et le soulèvement des portes de
réfrigérateur.
REMARQUE : Lors du déplacement, déposez la
porte à un endroit sûr qui n’abîmera ni la porte ni son
électronique.
AVERTISSEMENT
Pour éliminer le risque de choc électrique ou d’autres
blessures pendant l’installation, vous devez d’abord
débrancher le réfrigérateur avant de procéder. L’omission
de suivre cette directive peut causer un choc électrique.
1
RÉINSTALLATION DES SUPPORTS DE
CHARNIÈRE ET DES CHARNIÈRES
CENTRAUX
A. À l’aide d’une clé à douille 5/16 po, refixez les
boulons et les supports de charnière centraux sur
la carrosserie.
B. À l’aide d’une clé hexagonale 1/4 po, refixez les 2
axes de charnière dans leurs supports.
2
RACCROCHAGE DE LA PORTE DROITE
A. Abaissez la porte dans l’axe de la charnière droite.
B. Assurez-vous que la porte est alignée sur la
carrosserie. Fixez lâchement la charnière sur le
haut de la car5osserie à l’aide des boulons retirés
précédemment.
C. Assurez-vous que le joint d’étanchéité de la porte
s’appuie totalement contre la carrosserie, sans plis.
Serrez les boulons avec un couple serrage de
60 lb-po. (6,78 Nm).
D. 5HSODFH]OHFRXYHUFOHGHODFKDUQLqUHGURLWHGDQV
le haut du réfrigérateur à l’aide d’un tournevis
cruciforme.
3
RACCROCHAGE DE LA PORTE GAUCHE
A. Modèles SANS distributeur d’eau et de glace
seulement : Acheminez le fil dans la fente de la
charnière. Placez l’axe de charnière dans le haut
de la porte.
B. Abaissez la porte sur l’axe de la charnière gauche.
INSTALLATION DU RÉFRIGÉRATEUR (Suite)
INSTRUCTIONS D’INSTALLATION
