Instructions d’installation
9
Le lave-vaisselle doit être fi xé au plan de travail.
• Placez le lave-vaisselle de façon que le rebord de la cuve
s’aligne avec la partie avant du cadre de l’armoire.
IMPORTANT : Vérifi ez si le lave-vaisselle est centré dans
l’ouverture et s’il n’interfère pas avec les armoires adjacentes
lorsque vous ouvrez et fermez la porte.
FIXATION DU LAVE-
VAISSELLE À L’ARMOIRE
IMPORTANT – Enfoncez les vis pour qu’elles
soient droites et qu’elles affl eurent. Des têtes de vis qui dé-
passent égratigneraient le dessus du tableau de commande
et pourraient nuire à la fermeture de la porte.
BRANCHEMENT DE
L’ALIMENTATION EN EAU
Branchez le tuyau d’alimentation en eau au coude de 90°.
• Glissez l’écrou à compression, puis la bague d’extrémité
sur le tuyau.
• Insérez le tuyau d’eau dans le coude de 90°.
• Glissez la bague d’extrémité contre le coude et serrez
l’écrou de compression.
IMPORTANT – Vérifi ez si le ressort de la porte
frotte ou est en contact avec le tuyau de remplissage ou le
tuyau d’alimentation en eau. Ouvrez et fermez la porte pour
vérifi er. Changez le passage des tuyaux s’il y a un bruit de
frottement ou une interférence.
• Fixez le lave-vaisselle à la face inférieure du plan de
travail avec les deux vis Phillips fournies.

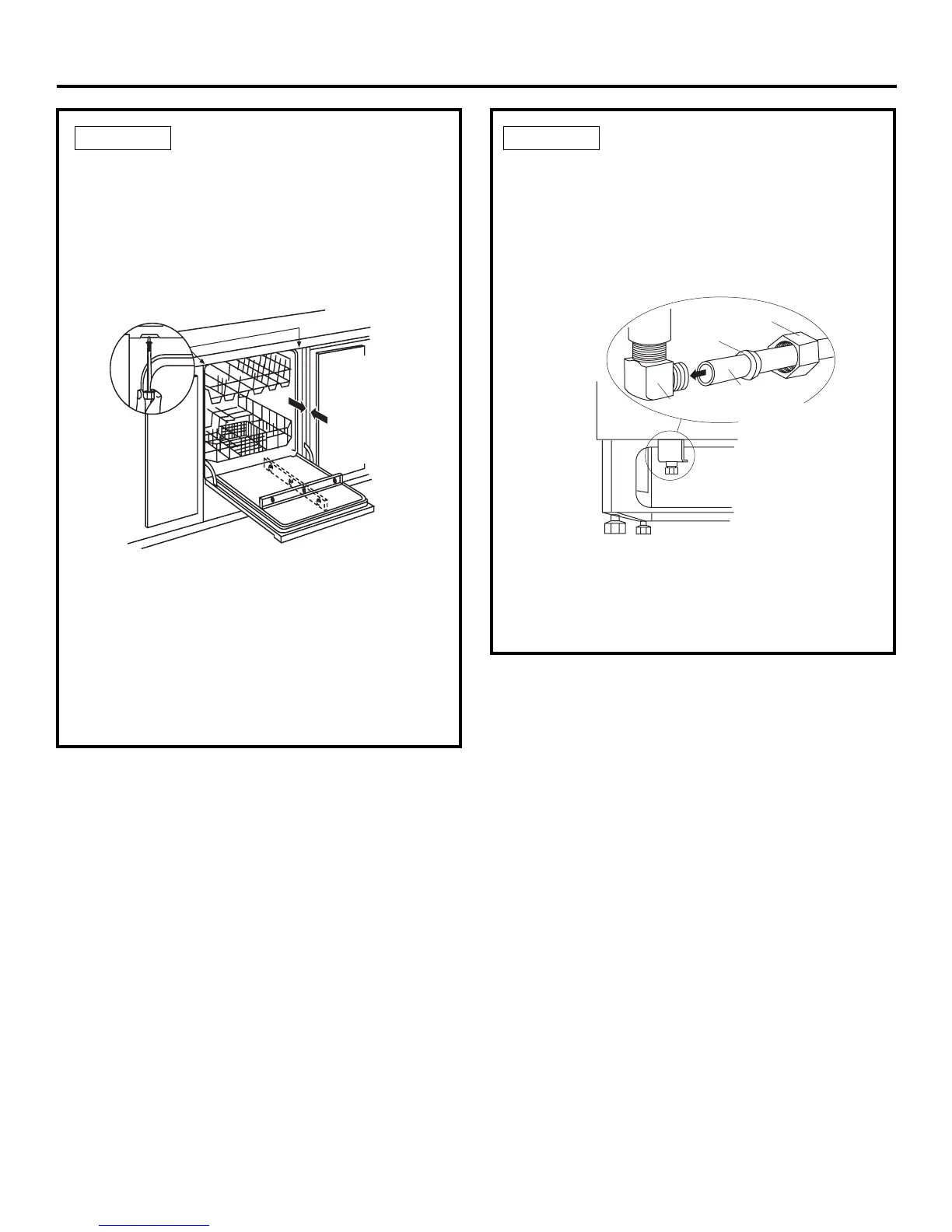

ÉTAPE 11 ÉTAPE 12
Figure S
Figure T
Le rebord de la
cuve doit s’aligner
avec la partie
avant du cadre
de l’armoire
Bague
Coude de 90°
Écrou à compression
Tuyau d’alimentation
en eau chaude
