43
RACCORDEMENTS ÉLECTRIQUES
Un circuit de dérivation distinct avec des conducteurs en cuivre,
un dispositif de protection contre les surtensions et des moyens
appropriés pour déconnecter le chauffe-eau doivent être fournis par
un électricien qualifié.
Le câblage doit être conforme aux codes et règlements municipaux
ou, en leur absence, à la dernière édition du Code national de
l’électricité, ANSI/NFPA 70.
Le chauffe-eau est complètement raccordé à la boîte de jonction par
le dessus du chauffe-eau. Une ouverture pour un raccord électrique
d’1/2 po est fournie pour les connexions à faire sur place.
Les besoins en tension et puissance du chauffe-eau sont précisées
sur l’étiquette signalétique apposée sur le devant du chauffe-eau.
Le câblage du circuit de dérivation doit inclure:
1. Un conduit métallique ou un câble métallique gainé
approuvé pour une utilisation comme conducteur de mise à
la masse et installé avec des raccords adaptés à cet usage.
2. Un câble gainé non métallique, un conduit métallique ou un
câble gainé métallique non approuvé pour une utilisation
comme conducteur de mise à la masse doit comprendre un
conducteur distinct de mise à la masse. Il doit être raccordé
aux bornes de mise à la masse du chauffe-eau et à la boîte
de distribution électrique.
%UDQFKHPHQWGHO·DOLPHQWDWLRQpOHFWULTXHDXFKDXȺHHDX
1. Coupez l’alimentation.
2. Retirez le(s) vis maintenant le couvercle de la boîte de
jonction.
)L[H]/j//j/HWPHWWH]jODPDVVHOH¿OGHWHUUHYHUW
relié à la base de la boîte de jonction.
REMARQUE : Faites les raccordements électriques
conformément aux codes et règlements municipaux ou,
en leur absence, à la dernière édition du Code national de
l’électricité, ANSI/NFPA 70.
AVERTISSEMENT
:
Un bon raccordement
à la terre est essentiel. La présence d’eau dans les
tuyauteries et le chauffe-eau ne fournit pas une
conduction suffisante pour une masse adéquate. La
tuyauterie non métallique, les raccords diélectriques ou
flexibles, etc., peuvent isoler électriquement le chauffe-
eau. Ne déconnectez pas la mise à la terre faite en usine.

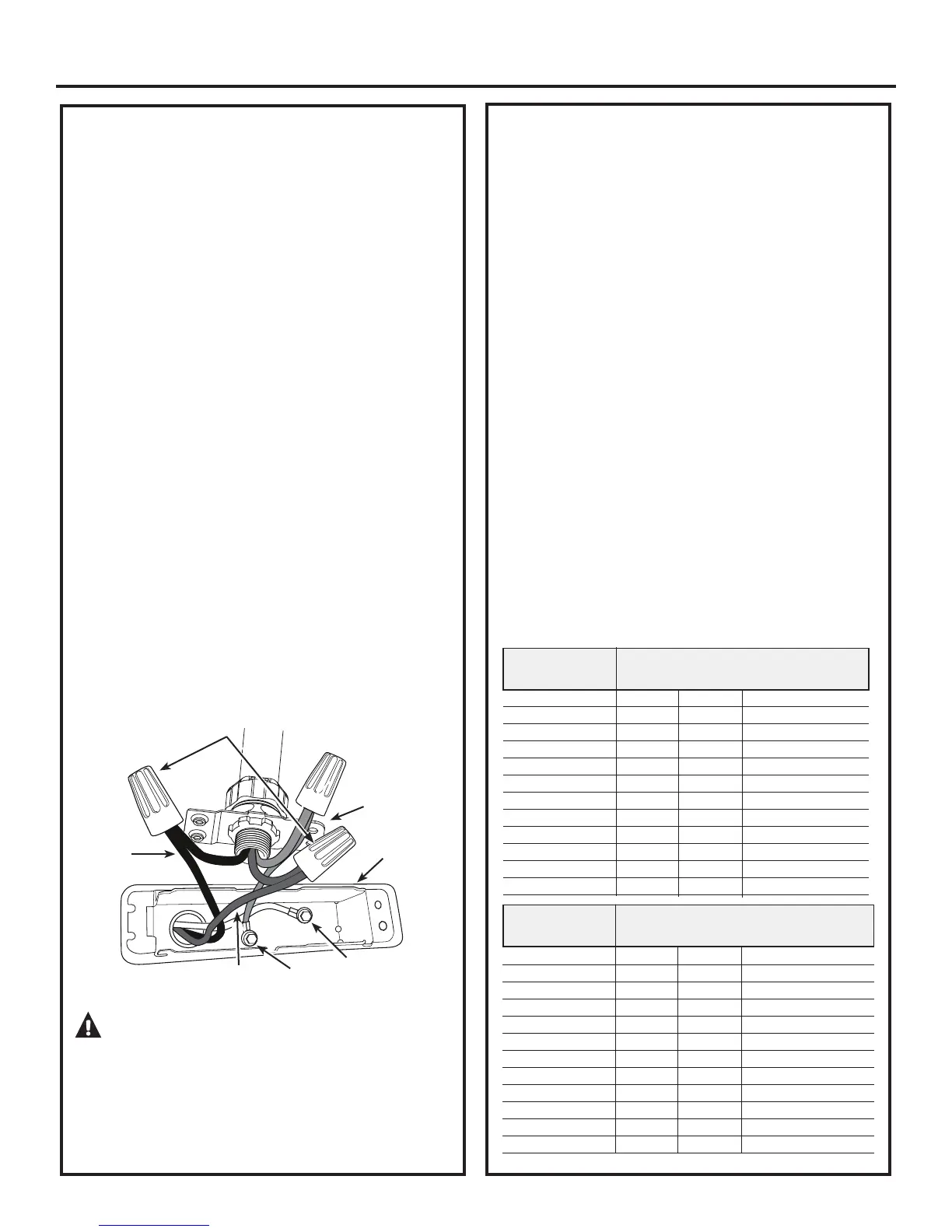

240V
Couvercle de la
boîte de jonction
Boîte de
jonction
Mise à la masse en
usine
Mise à la masse au
domicile (Vert)
L2
(Rouge)
L1 (Noir)
Instructions d’installation
La garantie du fabricant ne couvre pas les dommages ou
défauts causés par l’installation, le branchement ou l’utilisation
de tout dispositifs d’économie d’énergie ou d’autres dispositifs
non autorisés (autres que ceux autorisés par le fabricant) avec
OHFKDXȺHHDX/·XWLOLVDWLRQGHGLVSRVLWLIVG·pFRQRPLHG·pQHUJLH
QRQDXWRULVpVSHXWUpGXLUHODGXUpHGHYLHGXFKDXȺHHDXHWSHXW
mettre en danger la vie et provoquer des dommages matériels.
Le fabricant décline toute responsabilité en cas de pertes ou
blessures résultant de l’utilisation de ces dispositifs non autorisés.
Si les codes municipaux exigent la pose extérieure de
couvertures isolantes, les instructions du fabricant fournies
avec le nécessaire d’isolation doivent être suivies à la lettre.
La pose de tout isolant externe, de couverture ou d’isolant
jWX\DXWHULHDYHFFHFKDXȹHHDXGRLWrWUHHȹHFWXpHHQ
portant une attention particulière aux points suivants :
1HFRXYUH]SDVODVRXSDSHGHVpFXULWpWHPSpUDWXUHHW
pression)
1HFRXYUH]SDVOHVSDQQHDX[G·DFFqVDX[pOpPHQWV
FKDXȺDQWV
1HFRXYUH]SDVODERvWHGHMRQFWLRQGXFKDXȺHHDX
1HFRXYUH]SDVOHVpWLTXHWWHVG·XWLOLVDWLRQRXGHPLVHHQ
JDUGHDSSRVpHVDXFKDXȺHHDX1·HVVD\H]SDVGHOHV
déplacer sur l’extérieur de la couverture isolante.
1·REVWUXH]SDVOHVHQWUpHVVRUWLHVG·DLUGDQVOHVFRXYHUFOHV
supérieurs et sous ces derniers.
REMARQUE : Ce guide recommande un circuit de dérivation
minimal basé sur le Code national de l’électricité. Reportez-
vous aux schémas de câblage dans ce manuel pour les
UDFFRUGHPHQWVjHȹHFWXHUVXUSODFH
GUIDE DE DIMENSIONNEMENT DE CIRCUIT
DE DÉRIVATION
Puissance totale Protection de surintensité recommandée
 GXFKDXȹHHDX FDSDFLWpGXIXVLEOHRXGXGLVMRQFWHXU
208V 240V 277V 480V
3,000 20 20 15 15
4,000 25 25 20 15
4,500 30 25 25 15
5,000 30 30 25 15
5,500 35 30 25 15
6,000 40 35 30 20
8,000 50 45 40 25
9,000 – 50 45 25
10,000 – – 50 30
11,000 – – 50 30
12,000 – – – 35
 3XLVVDQFHWRWDOH &DOLEUHGH¿OGHFXLYUHEDVpVXU
 GXFKDXȹHHDX WDEOHDX1(&)&
208V 240V 277V 480V
3,000 12 12 14 14
4,000 10 10 12 14
4,500 10 10 10 14
5,000 10 10 10 14
5,500 8 10 10 14
6,000 8 8 10 12
8,000 8 8 8 10
9,000 – 8 8 10
10,000 – – 8 10
11,000 – – 8 10
12,000 – – – 8
