Préparation de l’installation
PRÉPARER LE CÂBLAGE ÉLECTRIQUE
POUR VOTRE SÉCURITÉ PERSONNELLE
Enlevez le fusible du domicile ou le
disjoncteur ouvert avant de commencer
l’installation. N’utilisez pas de rallonge
électrique ou de fiche d’adaptation avec cet
Le branchement inadéquat du conducteur
de protection peut entraîner un risque de
décharge électrique. Consultez un électricien
compétent ou un représentant du service si
vous avez un doute à savoir si l’appareil est
mis à la terre de façon adéquate.
Pour les modèles munis d’un cordon d’alimentation :
Ne modifiez pas la fiche fournie avec l’appareil; si elle ne
correspond pas à la prise de courant, faites installer une prise de
courant appropriée par un technicien compétent.

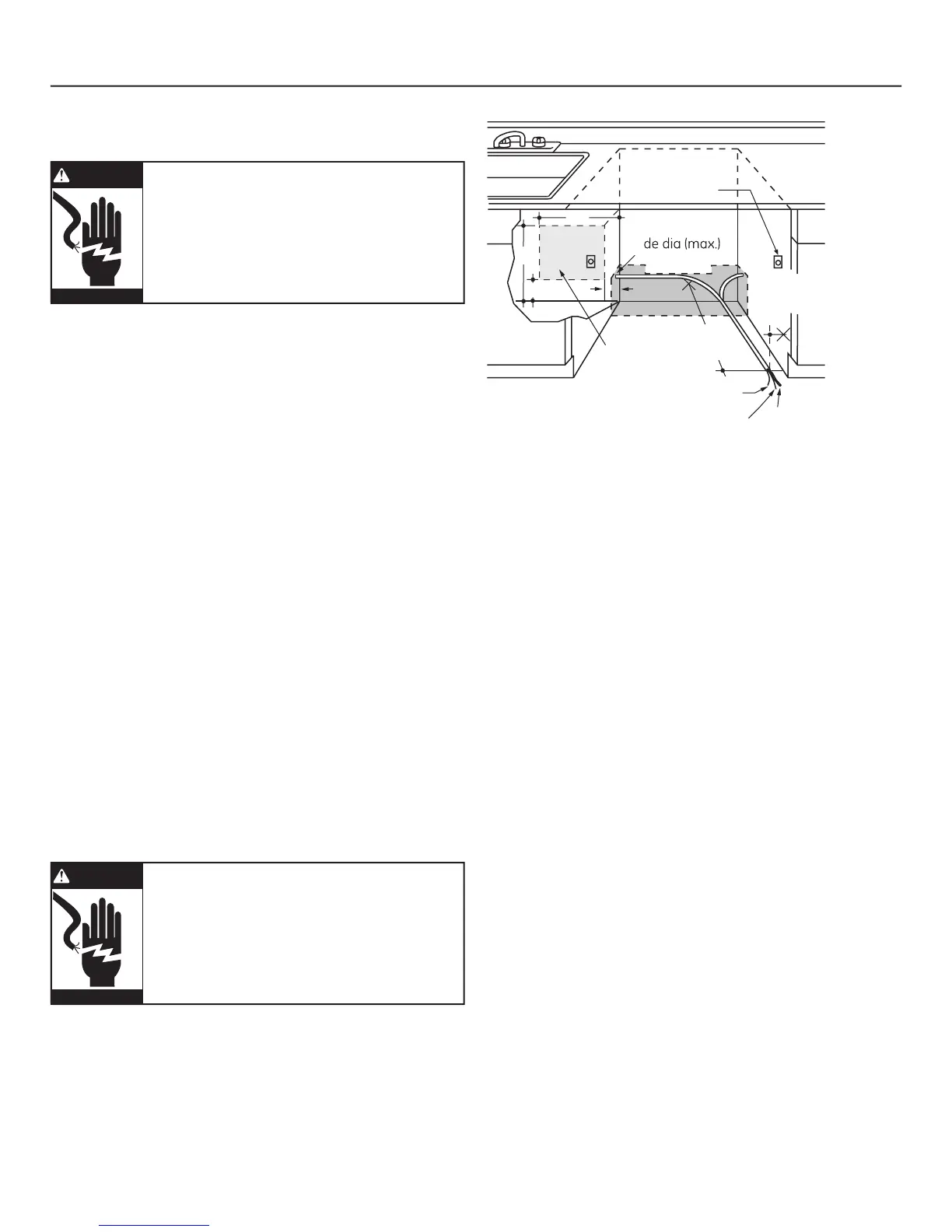

Préparation de l’armoire et trajet du câblage
• Le câblage peut entrer dans l’ouverture à partir d’un côté ou
de l’autre, de l’arrière ou du plancher à l’intérieur de la zone
• Faites un trou d’un diamètre maximal de 1 ½ po pour laisser
entrer le câble électrique. Les branchements directs par
câble peuvent passer à travers le même trou que le boyau de
vidange et que la conduite d’eau chaude, si cela est pratique.
Si la paroi de l’armoire est en métal, l’arête du trou doit être
recouverte d’une douille.
: Les cordons d’alimentation munis d’une fiche
doivent passer par un trou distinct.
Branchement électrique au lave-vaisselle
Le branchement électrique se trouve sur la partie avant droite
• Dans le cas des branchements directs par câble, le câble doit
être dirigé comme il est indiqué à la Figure E. Le câble doit
s’étendre sur au moins 24 po à partir du mur arrière.
• Dans le cas des branchements du cordon d’alimentation,
installez une prise de courant de mise à la terre triphasée dans
le mur arrière de l’armoire de l’évier, de 6 po (min.) à 18 po
(max.) de l’ouverture, de 6 po à 18 po au-dessus du plancher.
Installations électriques
• Cet appareil doit être alimenté avec un courant de 120 V,
60 Hz, et branché à un circuit de dérivation individuel
adéquatement mis à la terre, protégé par un disjoncteur de
15 ou 20 ampères ou un fusible à retardement.
• Le câblage doit être deux fi ls avec mise à la terre et calculé
• Si l’alimentation électrique ne répond pas aux exigences ci-
dessus, communiquez avec un électricien accrédité avant de
Directives de mise à la terre – direct par câble
Cet appareil doit être branché à une installation électrique
permanente en métal et mise à la terre, ou un conducteur de
protection doit être utilisé avec les conducteurs de circuit et être
branché à la borne de protection ou se rendre à l’appareil.
Directives de mise à la terre – modèles de cordon
Cet appareil doit être mis à la terre. Dans l’éventualité d’une
défaillance ou d’une panne, la mise à la terre réduira le risque
de décharge électrique, en fournissant un chemin de moindre
résistance au courant électrique. Cet appareil est muni d’un
cordon doté d’un conducteur de protection et d’une prise de
mise à la terre. La prise doit être branchée dans une prise
de courant appropriée qui est installée et mise à la terre
conformément à l’ensemble des règlements et des codes locaux.
ATTENTION
ATTENTION
Noir
18"
6"
24 po
du mur
3 po
de l’armoire
Endroit alternatif
de la prise
de courant
Trou de 1 1/2 po
Mise à
la terre
Blanc
18"
6"
Endroit de
la prise
de courant
07c-2173FR-E
