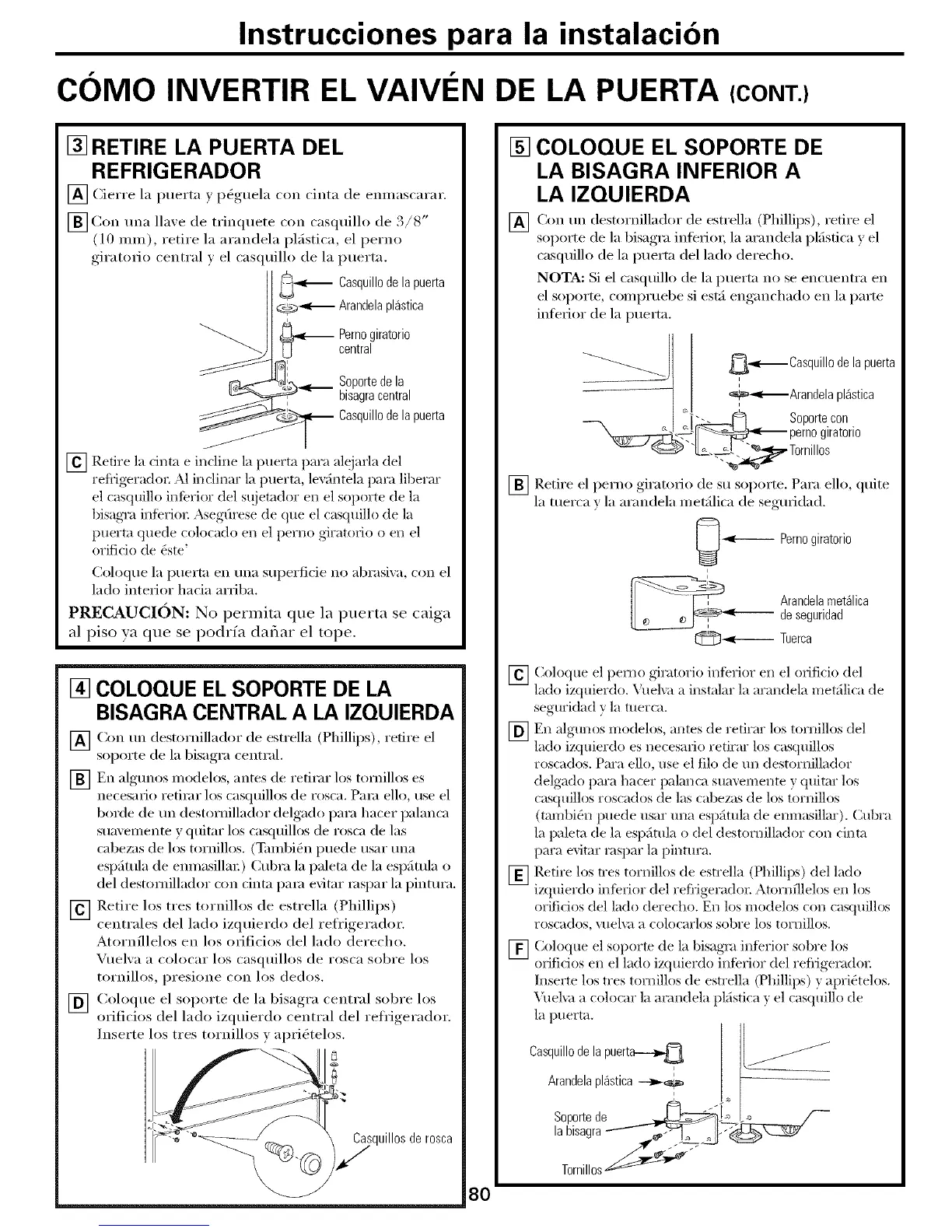

Instrucciones para la instalacion
COMO INVERTIR EL VAIVI N DE LA PUERTA (CONT.)
[] RETIRE LA PUERTA DEL
REFRIGERADOR
[] Cierre la puerta y p_guela con cinta de emnascarar.
[] Con una llave de trinquete coil casquillo de 3/8"
(10 ram), retire la arandela plfistica, el perno
giratorio central y el casquillo de la puerta.
Casquillodela puerta
Arandelapl_stica
-- Pernogiratorio
central
Soportedela
bisagracentral
Casquillodela puerta
[] Retire la cinta e incline la puerta para alejarla del
refl'igerador AI inclinar la puert;_, levfintela pare liberar
el casquillo inferior del sujetador en el soporte de la
bisagm inferior Asegfirese de que el casquillo de la
puerta quede colocado en el perno giratorio o en el
orificio de (_ste'
Coloque la puerta en una superficie no abrasi_a, con el
lado interior hacia arriba.
PRECAUCION: No permita que la puerta se caiga
al piso ya que se podrfa dafiar el tope.
[] COLOQUE EL SOPORTE DE LA
BISAGRA CENTRAL A LA IZQUIERDA
[] Con un destornillador de estrella (Phillips), retire el
soporte de la bisagra central.
[] En algunos modelos, antes de retimr los tomillos es
necesario retimr los casquillos de rosca. Pare ello, use el
borde de un destornillador delgado pare hacer palanca
suavemente y quitar los casquillos de rosca de las
cabezas de los tornillos. (Emlbi(m puede usar una
espfimla de enmasillar) Cubm la paleta de la espfimla o
del destomillador con cinta para evitar mspar la i/innmJ.
[] Retire los tres tornillos de estrella (Phillips)
centrales del lado izquierdo del refrigerador.
Atornfllelos en los orificios del lado derecho.
Vuelw_ a colocar los casqtfillos de rosca sol)re los
tornillos, presione con los dedos.
[] Coh)que el soporte de la bisaora.,_ central sol)re los
orificios del lado izquierdo central del refrigerador.
]nserte los tres tornillos y apri_telos.
uillosderosca
[] COLOQUE EL SOPORTE DE
LA BISAGRA INFERIOR A
LA IZQUIERDA
[] Con un destornillador de estrella (Phillips), retire el
soporte de la bisagra inferio_, la arandela plfisfica y el
casquillo de la puerta del lado derecho.
NOTA: Si el casquillo de la puerta no se encuentra en
el soporte, compruel)e si estfi enganchado en la parte
infl_rior de la puerta.
_-_-_Casquillo de la puerta
T_._Arandela pl_stica
_4 _ _°rPnOorl_irCa_norio
_=_'" "L_-..___:.L%_,- Tornillos
[] Retire el perno giratorio de su sop(rite. Para ello, qtfite
la tuerca v la arandela metfilica de seguridad.
____..i Perno giratorio
_ randela met_lica
de seguridad
-- Tuerca
[] Coloque el perno giratorio inf_erior en el orificio del
lado izquierdo. Vuel;a a instalar la aranclela metfilica de
seguridad y la merca.
[] En algtmos modelos, antes de retirar los tornillos del
lado izquierdo es necesario retirar los casquillos
roscados. Para ello, use el filo de tm destornillador
delgado para hacer palanca suavemente y quitar los
casquillos roscados de las cabe/_as de los tornillos
(tambi(_n puede usar tma espfimla de enmasillar). Cubra
la paleta de la espfitula o del destomillador con cinta
para evitar mspar la pintm'a.
[] Retire los u'es tornillos de estrella (Phillips) del lado
lzquierclo inlierior del refl'igerad(n; Au)rnfllelos en los
orificios del lado derecho. En los modelos con casquillos
roscados, vtlelva a colocarlos sobre los tomillos.
[] Coloque el soporte de la bisagm inferior sobre los
orificios ell el lado izquierdo itlferior del refi'igemdor.
]nserte los tres tornillos de estrella (Phillips) y atlri(_telos.
r[le]\rZt _:tcolocar la amnclela plfisfica y el casquillo de
la puerta.
Casquillodelapuerta_,._
Arandelapl_stica---_,_ t
Soportede _J:
la bisagra_ _-"_'] _ ^[/_,
Tornillos_'"
8O
