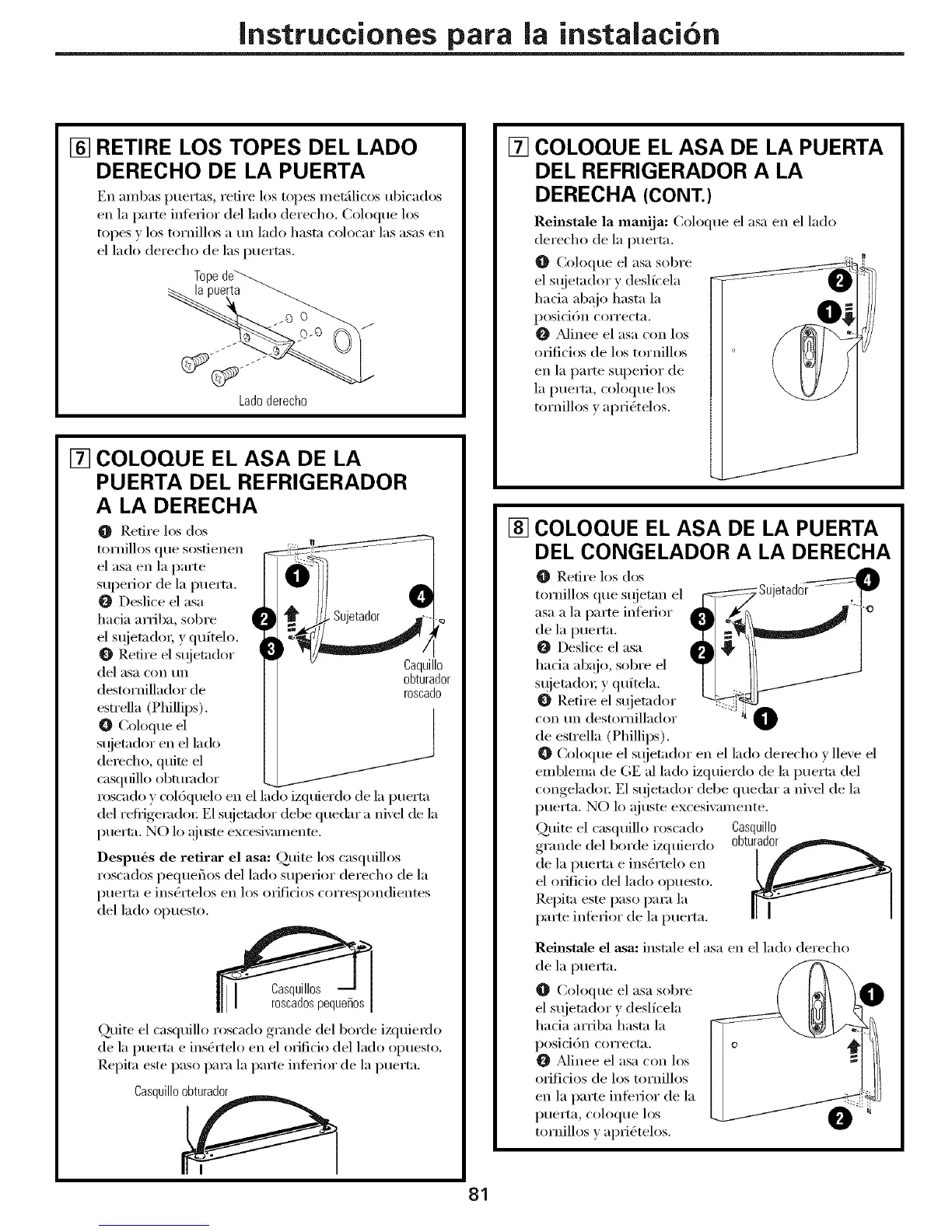

GE GTS18TCSABB - Page 81

Instrucciones para la instalaci6n
[] RETIRE LOS TOPES DEL LADO
DERECHO DE LA PUERTA
En and)as puertas, retire los topes inetfilicos ubicados
en la parte inferior del lado derecho. Coloque los
topes y his tornilhis a un lado hasta colocar las asas en
el lado derecho de las puertas.
Tope
Lado derecho
[]
COLOQUE EL ASA DE LA
PUERTA DEL REFRIGERADOR
A LA DERECHA
O Retire los dos
tornillos que sosfienen
el asa en la parte
superior de la puerta.
Deslice el asa
hacia arriba, sol)re
el st)jetadoI, y qtiftelo.
Retire el sqjetador
del asa coil tlil
destornillador de
estrella (Phillips).
Coloque el
sujetador en el lado
derecho, quite el
casqtfillo obtuiador /1---
roscado y col6quelo en el lado izquierdo de la puerta
del i'efl'igeiadoi: E1 sujetador debe quedar a nivel de la
puerta. NO lo _!itLste excesi',:lInente.
Despu6s de retirax el asa: Quite los casquillos
roscados pequeflos del lado supeIJor derecho de la
puerta e ins0rtelos en los oiificios correspondienms
del lado opuesto.
Caquillo
obturador
roscado
Casquillos
roscadospequefos
Quite el casquillo roscado gmnde del borde izquierdo
de la puerta e ins(_rtelo en el orificio del lado opuesto.
Repita este paso pare la parte interior de la pueI'ta.
Casquilloobturador
[]
[]
81
COLOQUE EL ASA DE LA PUERTA
DEL REFRIGERADOR A LA
DERECHA (CONT.)
Rehlstale la malfija: Coh)que el asa en el lado
derecho de la puerta.
Coloque el asa sol)re
el sujetador y deslfcela
hacia ab@) hasta la
posici6n correcta.
_Minee el asa coil los
orificios de los tornillos
en la parte supeIJor de
la puerta, coloque los
tornillos y apIi_telos.
COLOQUE EL ASA DE LA PUERTA
DEL CONGELADOR A LA DERECHA
O Retire los dos
tornillos que sujetan el
asa a la parte inli_rior
de la puerta.
Deslice el asa
hacia abajo, sol)re el
st!jetadoi; y quftela.
Retire el sqjetador
coil un destornillador
de estrella (Phillips).
Coloque el sqjetador en el lado derecho v lleve el
enlblenia de GE al lado izquierdo de la puerta del
congeladoi: E1 sujetador debe quedar a nivel de la
puerta. NO lo ajuste excesivamente.
Quite el casquillo i'oscado Casquill0
grande del horde izquierdo 0bturad0r
de la puerta e ins0rtelo en
el oiificio del lado opuesto.
Repita este paso para la
parte inferior de la puerta. ]
RehlstaJe d asa: instale el asa en el lado derechii
de la puerta.
O (_oloque el asa sIIbre
el sujetador y deslfcela
hada arril)a hasta la
posicidn correcta.
_dinee el asa con los
orifidos de los tornillos
en la parte inferior de la
puerta, coloque los
tornillos y api_i_telos.
