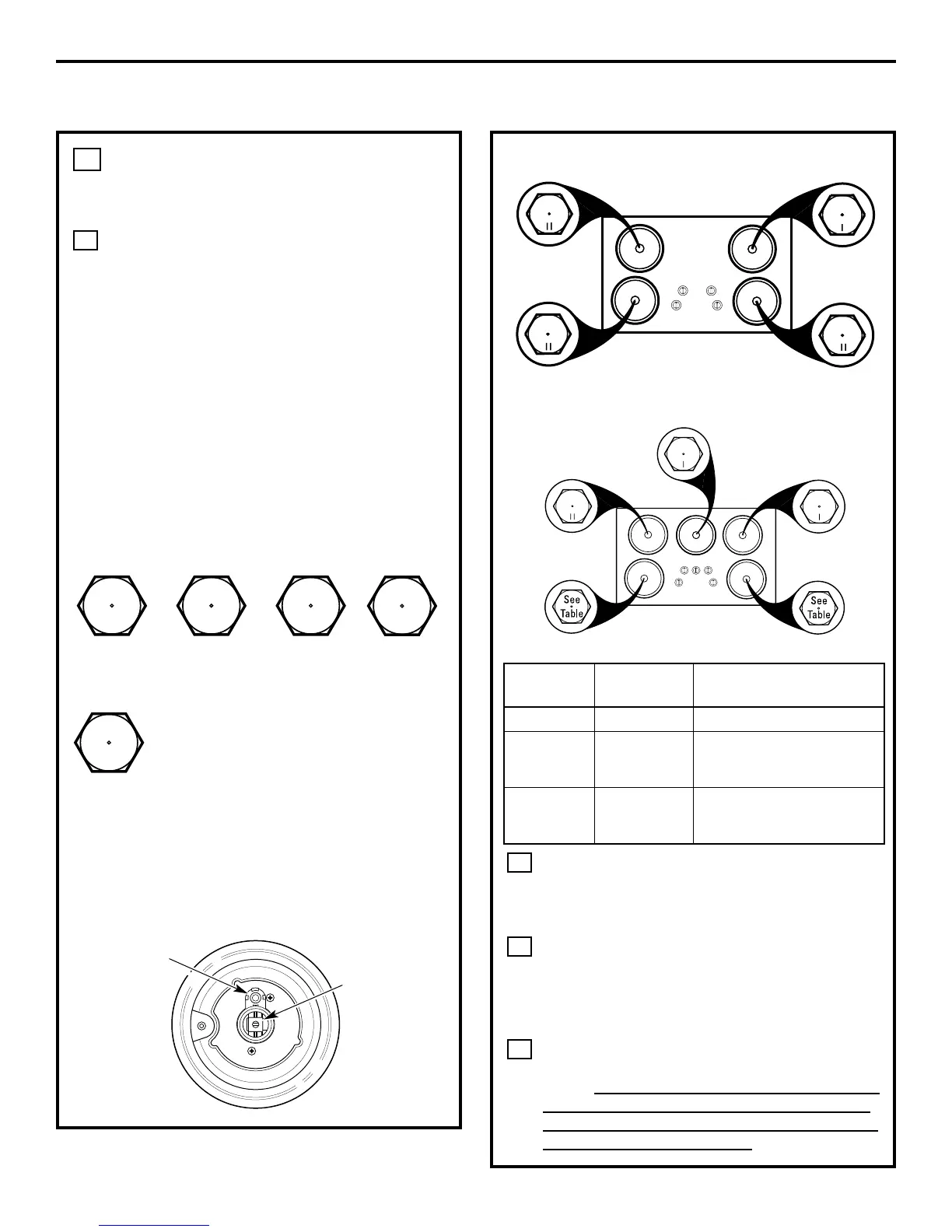

15
Instructions d’installation
Appareil avec 4 brûleurs
Appareil avec 5 brûleurs
Installez les diaphragmes pour
gaz propane à leur emplacement
précis, conformément aux illustrations
ci-dessus.
Remettez les diaphragmes pour gaz
naturel sur le support et fixez à nouveau
le support et la feuille d’instructions au
régulateur de pression à l’aide de la vis
enlevée précédemment.
Remettez en place les bases, les têtes,
les capuchons de brûleur et les grilles du
haut. (NOTE : Quand vous fixez à nouveau
les bases de brûleur aux appar
eils à table
de cuisson en ver
re, vissez au maximum à
une tension de 10 po.-lbs.)
G
F
E
Consultez
la table
Consultez
la table
Diaphragme Diaphragme
Modèle avant gauche avant droit
JGP960 II III
JGP963 III X
JGP970
ZGU36K
Remplacez: Avec:
JGP975 III Principal 206X N 108X L
Mijoteur 57N 34L
CHANGEZ LES DIAPHRAGMES
DES BRÛLEURS DE LA TABLE
DE CUISSON (SUITE)
Trouvez les diaphragmes de gaz
propane joints à la documentation. Ils
ont un numéro et la lettre « L » inscrite
sur un côté. (Important : Conservez les
diaphragmes que vous avez enlevés de
votre appareil pour une utilisation
future.)
Chaque diaphragme indique une série
de signes gravés (I, II, III, X ou rien) en
haut.
Ces signes indiquent l’emplacement
précis de chaque diaphragme sur le
brûleur de la table de cuisson.
Brûleur de 18,000 BTU/HR
(sur certaines modèles)
NOTE : Le diaphragme principal est situé
en bas au centre du brûleur alors que le
diaphragme de mijotage est situé plus haut
derrière le centre du brûleur.
D
3
Le brûleur de 18 000 BTU/HR a deux
diaphragmes qui portent des marques de
côté seulement (consultez la plaque
minéralogique en bas de votre appareil).
I II III
X
Diaphragme
principal
Diaphragme
de mijotage
