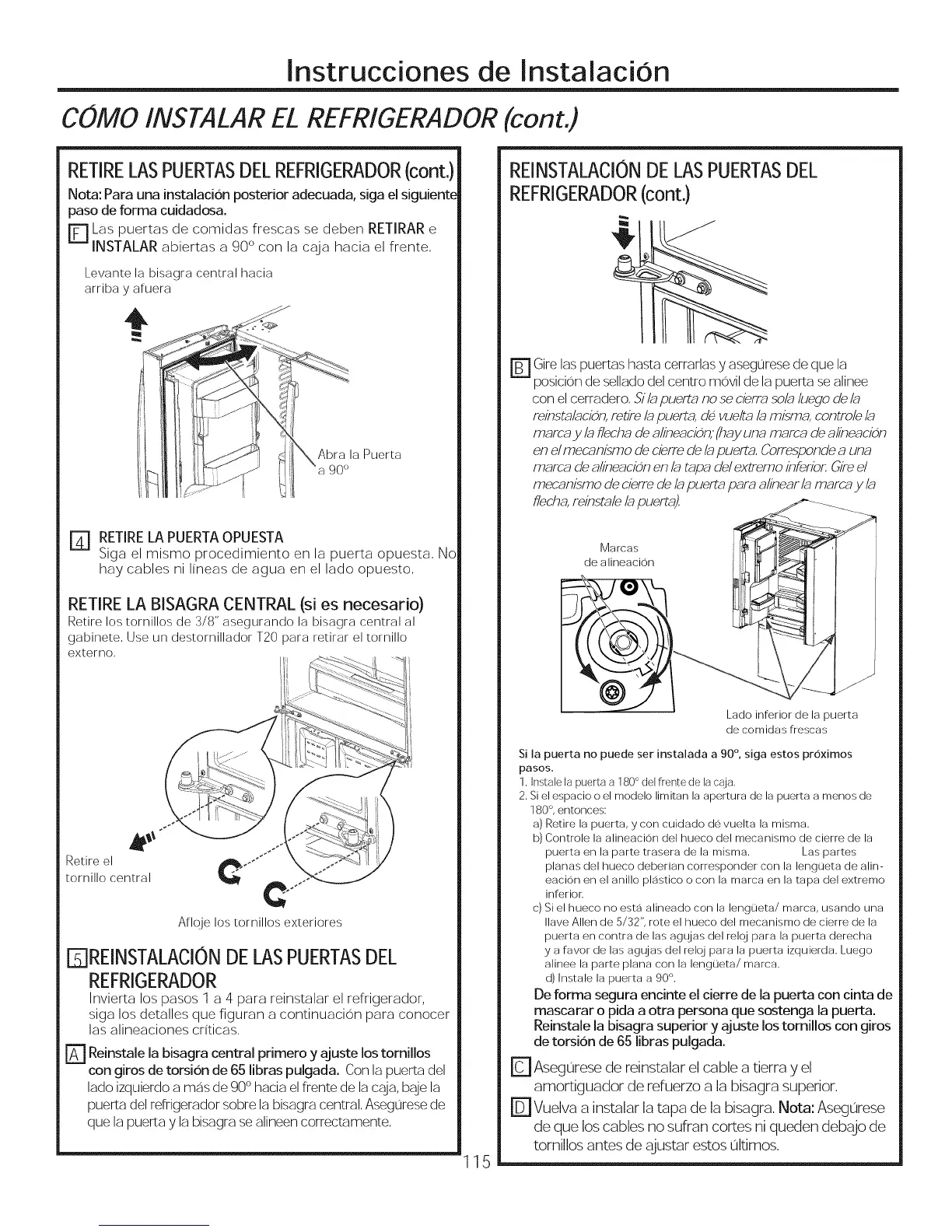

lnstrucciones de lnstalaci6n
COMO INSTALAREL REFRIGERADOR(cont.)
RETIRELASPUERTASDELREFRIGERADOR(cont.)
Nota: Para una instalacion posterior adecuada, siga el siguiente
paso de forma cuidadosa.
E]Las puertas de comidas frescas so deben RETIRAR e
INSTALAR abiertas a 90° con la caja hacia el frente,
Levante la bisagra central hacia
arriba y afuera
Abra la Puerta
90°
IT[ RETIRE LA PUERTA OPUESTA
Siga el mismo procedimiento en la puerta opuesta, No
hay cables ni Iineas de agua en el lado opuesto,
RETIRE LA BISAGRA CENTRAL (si es necesario)
Retire los tornillos de 3/8" asegurando la bisagra central al
gabinete, Use un destornillador T20 para retirar el tornillo
externo,
Retire el
tornillo central
C
¢
Afloje los tornillos exteriores
r_REINSTALACION DELASPUERTASDEL
REFRIGERADOR
Invierta los pasos 1 a 4 Data reinstalar el refrigerador,
siga los detalles que figuran a continuacion para conocer
las alineaciones criticas,
r_ Reinstale la bisagra central primero y ajuste los tomillos
con giros de torsi6n de 65 libras pulgada. Con la puerta del
lado izquierdo a mas de 90° hacia el ffente de la caja, baje la
puerta del reffigerador sobre la bisagra central, Aseg0rese de
que la puerta y la bisagra se alineen correctamente,
115
REINSTALACIONDE LASPUERTASDEL
REFRIGERADOR(cont.)
r_ Gire las puertas hasta cerrarlas y asegurese de que la
posicion de sellado del centro movil de la puerta se alinee
con el cerradero, Si/_ puert_ no se cierm soL_/uego de/_
reinst_l_cim, retire I_puertz_,de vuelt_ I_ mism_, controle I_
marc_ y I_ flech_ de aline_ciOn;(h_y una rn_rc_ de aline_cim
end mecanismo de cierre de b puerta, Corresponde a una
mama de alineaciOnen I_ tap_ de/extremo inferior, Gireel
mecanismo de cierre de I_puert_ para alinear I_ mama y I_
flecha, reinst_2eI_ puert_),
Marcas
de alineacion
Lado inferior de la puerta
de comidas ffescas
Si la puerta no puede ser instalada a 90 °, siga estos proximos
pasos.
1. Instale la puerta a 180 ° de[ ffente de la caja,
2. Si el espacio o el modelo limitan la apertura de la puerta a menos de
180 °, entonces:
a) Retire la puerta, y con cuidado de vuelta la misma.
b) Controle la alineacion del hueco del mecanismo de cierre de la
puerta en la parte trasera de la misma. Las partes
planas del hueco deberian corresponder con la lengL_eta de alin-
eacion en el anillo plastico o con la marca en la tapa del extremo
inferior.
c) Si el hueco no est_J alineado con la lengueta/marca, usando una
Ilave Allen de 5/32", rote el hueco del mecanismo de cierre de la
puerta en contra de las agujas del reloj para la puerta derecha
y a favor de las agL!jas del relqj para la puerta izquierda. Luego
alinee la parte plana con la lengueta/marca.
d) Instale la puerta a 90 °.
De forma segura encinte el cierre de la puerta con cinta de
mascarar o pida a otra persona que sostenga la pueRa.
Reinstale la bisagra superior y ajuste los tomillos con giros
de torsion de 65 libras pulgada.
r_ Asegtirese de reinstalar el cable a tierra y el
amortiguador de refuerzo a la bisagra superior,
r_ Vuelva a instalar la tapa de la bisagra, Nota: Asegtirese
de que los cables no sufran cortes ni queden debajo de
tornillos antes de ajustar estos Wtimos,
