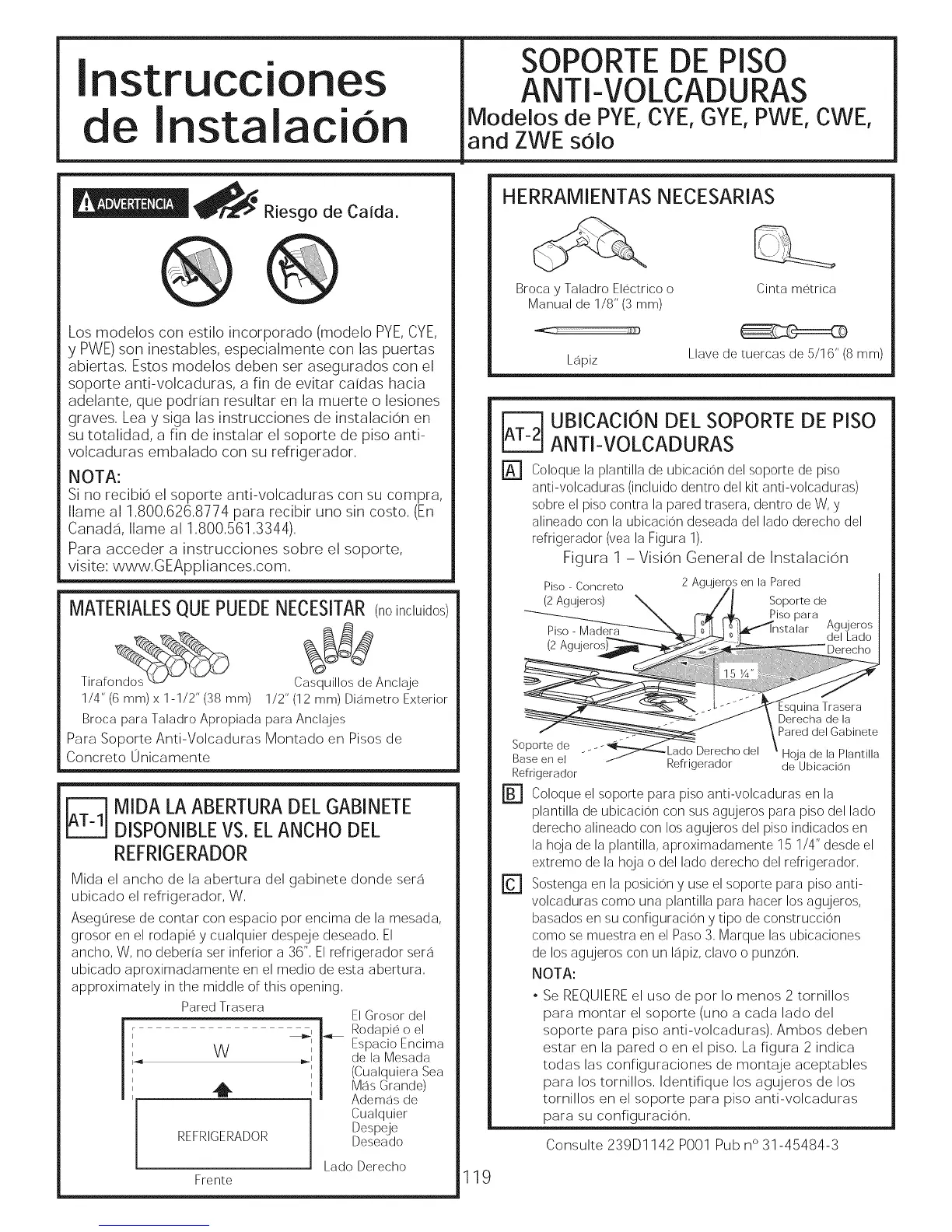

Instrucciones
de Instalaci6n
SOPORTE DE PISO
ANTI-VOLCADURAS
Modelos de PYE, CYE, GYE, PWE, CWE,
and ZWE solo
_1_/._ Riesgo de Caida.
Los modelos con estilo incorporado (modelo PYE,CYE,
y PWE) son inestables, especialmente con las puertas
abiertas, Estos modelos deben ser asegurados con el
soporte anti-volcaduras, a fin de evitar caidas hacia
adelante, que podrian resultar en la muerte o lesiones
graves, Lea y siga las instrucciones de instalacion en
su totalidad, a fin de instalar el soporte de piso anti-
volcaduras embalado con su refrigerador,
NOTA:
Si no recibio el soporte anti-volcaduras con su compra,
Name al 1.800.626.8774 para recibir uno sin costo. (En
Canada, Name al 1.800.561.3344).
Para acceder a instrucciones sobre el soporte,
visite: www.GEApplia nces.com.
MATERIALESQUEPUEDENECESITAR(noincluidos)
Tirafo_ C_s_c_{ Anclaje
1/4"(6mm) xl-1/2"(38mm) 1/2"(12mm) DiametroExterior
Broca para Taladro Apropiada para Anclajes
Para Soporte Anti-Volcaduras Montado en Pisos de
Concreto 0nicamente
_] IDA LA ABERTURA DEL GABINETE
DISPONIBLE VS. ELANCHO DEL
REFRIGERADOR
Mida el ancho de la abertura del gabinete donde sera
ubicado el refrigerador, W,
Asegorese de contar con espacio por encima de la mesada,
grosor en el rodapie y cualquier despeje deseado, El
ancho, W, no deberia ser inferior a 36". El refrigerador sera
ubicado aproximadamente en el medio de esta abertura.
approximately in the middle of this opening,
Pared Trasera
REFRIGERADOR
Frente
El Grosor del
Rodapie o el
Espacio Encima
de la Mesada
(Cualquiera Sea
Mt]s Grande)
Ademas de
Cualquier
Despeje
Deseado
Lado Derecho
119
HERRAMIENTAS NECESARIAS
Broca y Taladro Electrico o
Manual de 1/8" (3 mm)
Lapiz
Cinta metrica
Llave de tuercas de 5/16" (8 ram)
_1 BiCACION DEL SOPORTE DE PISO
ANTI=VOLCADURAS
rA1 Coloque la plantilla de ubicacion del soporte de piso
anti-volcaduras (incluido dentro del kit anti-volcaduras)
sobre el piso contra la pared trasera, dentro de W, y
alineado con la ubicacion deseada del lado derecho del
refrigerador (vea la Figura 1).
Figura 1 - Vision General de Instalacion
Refrigerador de Ubicacion
Refrigerador
FB1 Coloque el soporte para piso anti-volcaduras en la
plantilla de ubicacion con sus agujeros para piso del lado
derecho alineado con los agujeros del piso indicados en
la hoja de la plantilla, aproximadamente 15 1/4" desde el
extremo de la hoja o del lado derecho del refrigerador.
[] Sostenga en la posicion y use el soporte para piso anti-
volcaduras como una plantilla para hacer los agujeros,
basados en su configuracion y tipo de construccion
como se muestra en el Paso 3. Marque las ubicaciones
de los agujeros con un kipiz, clavo o punzon.
NOTA:
, Se REQUIERE el uso de pot Io menos 2 tornillos
para montar el soporte (uno a cada lado del
soporte para piso anti-volcaduras). Ambos deben
estar en la pared o en el piso. La figura 2 indica
todas las configuraciones de montaje aceptables
para los tornillos. Identifique los agujeros de los
tornillos en el soporte para piso anti-volcaduras
para su configuracion.
Consulte 239D1142 P001 Pub n° 31-45484-3
