GE Profile 22

COMO

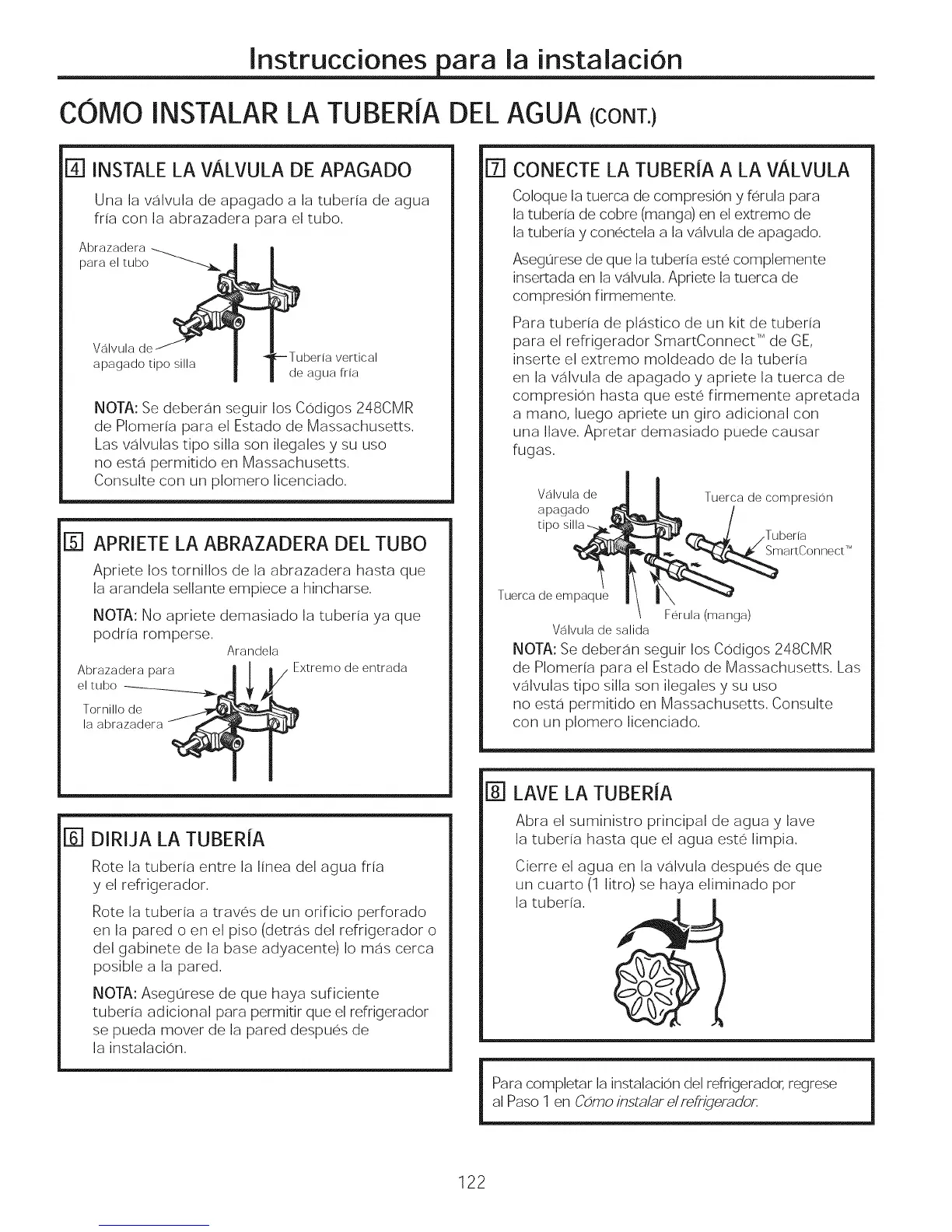

lnstrucciones para la instalacion
INSTALARLA TUBER|A DEL AGUA (CONT.)
Fill INSTALE LA VALVULA DE APAGADO
Una la valvula de apagado a la tuberia de agua
fria con la abrazadera para el tubo.
Abrazadera
para el tubo_
Vt]lvula de
apagado tipo silla
,)
_Tuberia vertical
de agua fria
NOTA: Se deberan seguir los Codigos 248CMR
de Plomeria para el Estado de Massachusetts.
Las valvulas tipo silla son ilegales y su uso
no esta permitido en Massachusetts.
Consulte con un plomero licenciado.
APRIETE LA ABRAZADERA DEL TUBO
Apriete los tornillos de la abrazadera hasta que
la arandela sellante empiece a hincharse.
Abrazadera para
el tubo
NOTA: No apriete demasiado la tuberia ya que
podria romperse.
Arandela
Extremo de entrada
Tornillo de
la abrazadera
I_ DIRIJA LA TUBERiA
Rote la tuberia entre la Iinea del agua fria
y el refrigerador.
Rote la tuberia a traves de un orificio perforado
en la pared o en el piso (detras del refrigerador o
del gabinete de la base adyacente) Io mas cerca
posible a la pared.
NOTA: Asegurese de que haya suficiente
tuberia adicional para permitir que el refrigerador
se pueda mover de la pared despues de
la instalacion.
171CONECTE LA TUBERiA A LA VALVULA
Coloque la tuerca de compresion y ferula para
la tuberia de cobre (manga) en el extremo de
la tuberia y conectela a la valvula de apagado.
Asegorese de que la tuberia este complemente
insertada en la valvula. Apriete la tuerca de
compresion firmemente.
Para tuberia de plastico de un kit de tuberia
para el refrigerador SmartConnecd Mde GE,
inserte el extremo moldeado de la tuberia
en la valvula de apagado y apriete la tuerca de
compresion hasta que este firmemente apretada
a mano, luego apriete un giro adicional con
una Ilave. Apretar demasiado puede causar
fugas.
VtJlvula de
apagado
tipo silla_
Tuerca de empaque
VtJlvula de salida
Tuerca de compresion
Ferula (manga)
NOTA: Se deberan seguir los Codigos 248CMR
de Plomeria para el Estado de Massachusetts. Las
valvulas tipo silla son ilegales y su uso
no esta permitido en Massachusetts. Consulte
con un plomero licenciado.
% LAVE LA TUBERIA
Abra el suministro principal de agua y lave
la tuberia hasta que el agua este limpia.
Cierre el agua en la valvula despues de que
un cuarto (1 litro) se haya eliminado por
la tuberia. __t
Para completar la instalacion del refrigerador, regrese
al Paso 1 en Como insta/ar e/refrigerador.
122
