Geca ST441 - Page 6

Manual de uso / User’s Manual / Manuel d’utilisation Pag. 6 / 6
GECA S.r.l. - Via E. Fermi, 98 25064 Gussago (Brescia) Italy Tel. +39 030 3730218 - Fax +39 030 3730228
Centraline collegabili a ST441G e ST441M
Control unit which can be connected to the ST441G - ST441M
Centrales raccordable au ST441G - ST441M
Modello/ Model / Modele
N°Sensori / Sensors number / nombre de sondes
CTM31 – CTM21 – CTM11
1
CTP31 - CTP21
Max 3
Tab. A - ST441G (GPL / LPG)
Uscita Output Sortie (mA)
% LIE / LEL
% vol
4
0
0
8
5
0,07
12
10
0,14
20
20
0,28
Tab. B - ST441M (Metano / Methane)
Uscita Output Sortie (mA)
% LIE / LEL
% vol
4
0
0
8
5
0,22
12
10
0,44
20
20
0,88

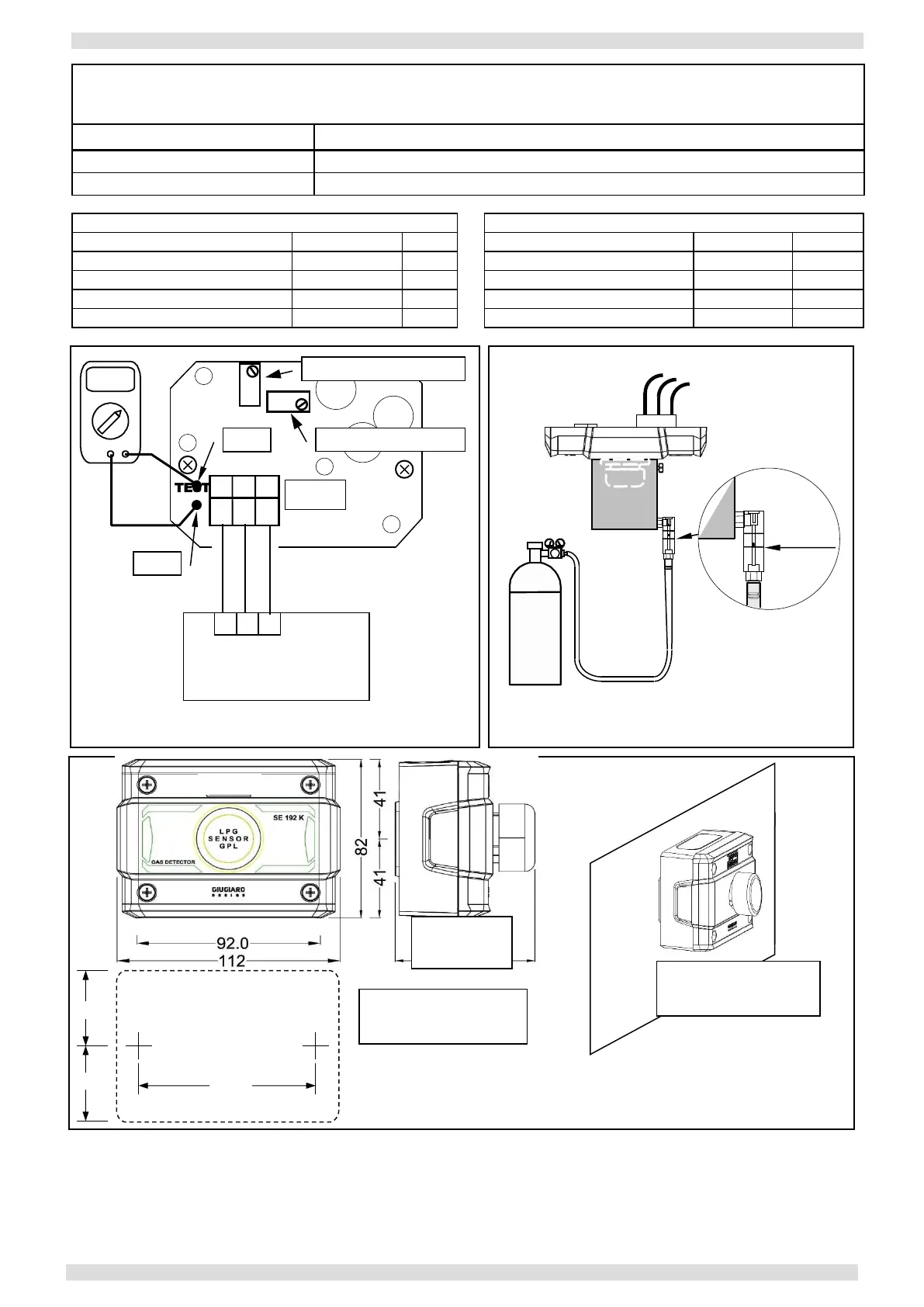

Fig.1 Verifica / Test / Vérification
Centralina Gas
Gas Control Unit
Centrale de détection
+
-
S
S = mA
mV
S
+
-
TP2-
TP1+
40÷200mV
P2 – ZERO (4mA)
P1 – SPAN (20mA)
Fig.2 - TC011 Tester di calibrazione
Calibration Tester / Tester d’étalonnage
0,3 L/min.
TC011
Fig. 3 – Dimensioni
Outline Dimensions / Dimensions
Montaggio a parete
Wall-mounting
Montage au mure
Posizionamento
Positioning
Positionnement
92
41
41
