VORBEREITUNG AUF DIE ERSTE VERWENDUNG
Bitte stellen Sie sicher, dass Sie dieses Zubehör im Lieferumfang Ihres Verstärkers der XGA-Serie finden:
(1) XGA-Verstärker
(1) Netzkabel
(1) Benutzerhandbuch
(1) Garantiekarte

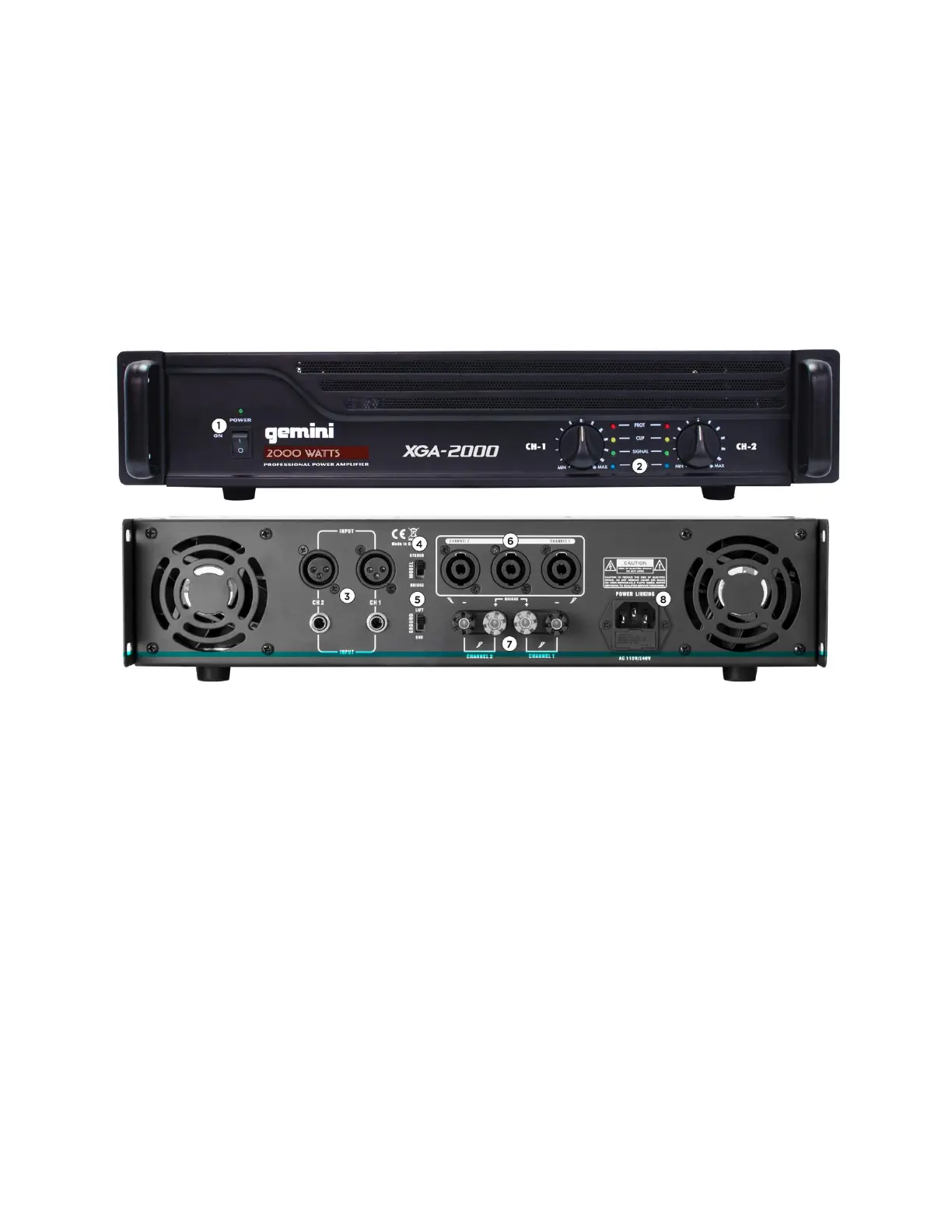

VERBINDUNGEN
1. Netzschalter: Schaltet das Gerät ein.
2. Kanal 1 / Kanal 2 Lautstärkeregler: Passt die Lautstärke des Verstärkers an.
3. XLR und 1/4" Eingang: Verstärkereingänge.
4. Modusschalter: Dieser Schalter steuert den Betriebsmodus des Verstärkers. Der Verstärker kann in
zwei verschiedenen Modi betrieben werden; Mono Bridge oder Stereo.
5. Ground Switch: Mit diesem Schalter kann das Ground-Signal oder die Chassis-Masse im Falle eines
Bodenkonflikts getrennt werden. Für die Sicherheit des Verstärkers wird empfohlen, den Schalter in
der GND FLOATING-Position zu halten. Im Falle eines Bodenkonflikts stellen Sie bitte auf GND LIFT
um.
6. Speakon-Ausgang: Optionale Lautsprecherausgangsanschlüsse. Verwenden Sie die Pins 1+ und 1-
dieses 4-poligen Speakon-Anschlusses, um eine Verbindung zur Speakon-Eingangsbuchse Ihres
Lautsprechers herzustellen.
7. Brücken- und Masseanschlüsse: Schließen Sie sie an die Eingangsbuchse Ihres Lautsprechers an. Rot
ist ein positives Signal und Schwarz ist ein negatives Signal. Wenn Sie den Bridge-Modus verwenden,
verwenden Sie die positiven Anschlüsse der Kanäle 1 und 2 (Rot).
Hinweis: Im Bridge-Modus (Mono) wird der CH2-Eingang verwendet. Audio, das an CH 1
angeschlossen ist, wird nicht an den Lautsprecherausgang weitergeleitet.
8. Netzkabelbuchse: Stecken Sie Ihr Netzkabel hier ein
