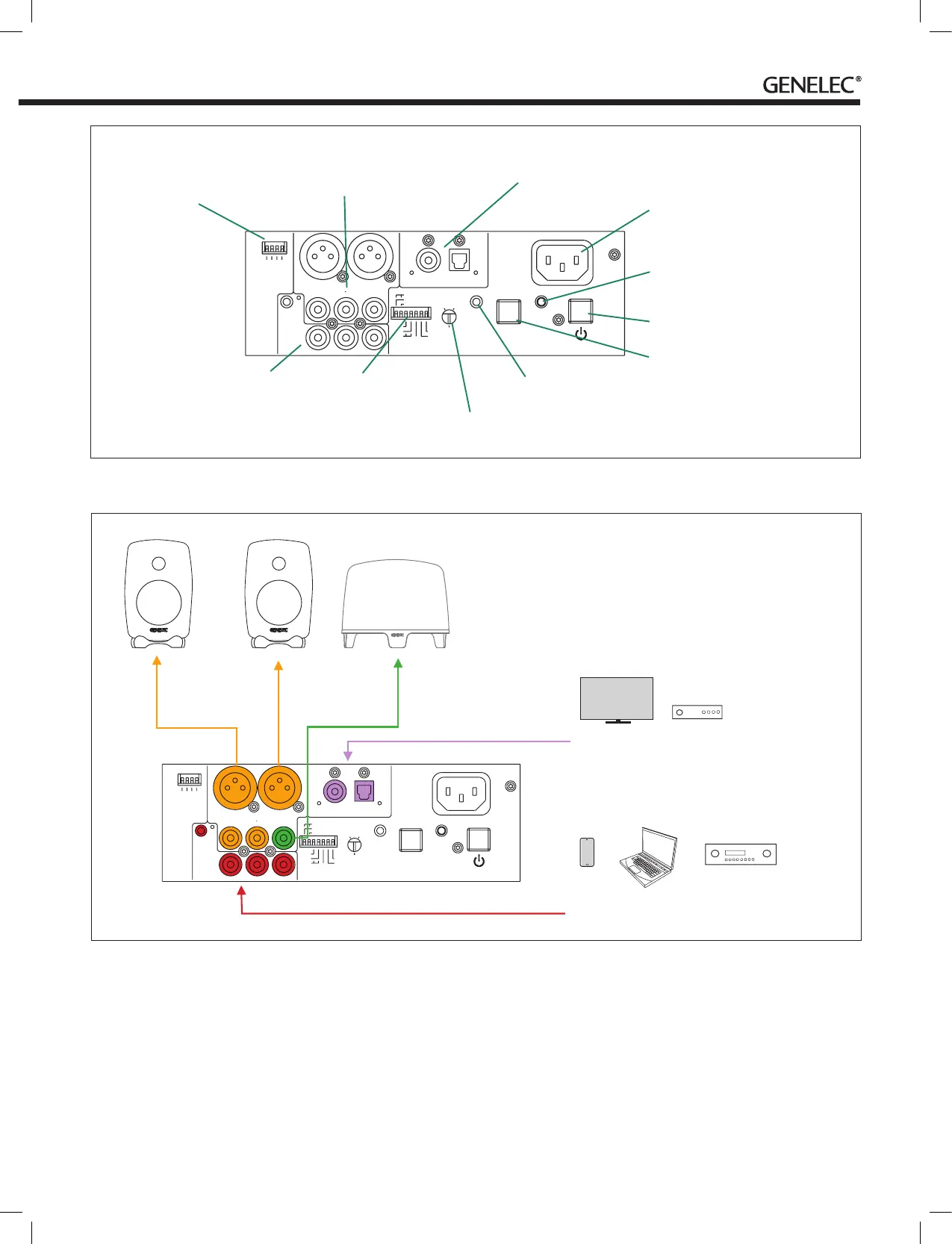

Figure 2. Connectors and controls of the F Two.
(.1) signal in a 2.1 or 5.1 channel sound
system or as the signal input in a multiple
subwoofer system (see chapter Using Mul-
tiple Subwoofers). The LFE/LINK input has
a 120 Hz low pass lter, so it is not suitable
for full frequency range signals.
Digital Input Connectors
The F Two has two digital signal input con-
nectors, one coaxial and one optical, that
accept stereo PCM format digital signal.
You can connect two digital sources and
switch between them using the Select
function.
Analog Output Connectors
The F Two has two pairs of analog stereo
L/R output connectors, one with RCA con-
nectors and the other with balanced XLR
male connectors. Connect signal cables
from these connectors to the main speak-
ers. Both connector pairs carry the same
SYSTEM
VOLUME
CONTROL
RIGHT
LEFT
LFE/LINK
PHASE
270°
OUT
LR
L
R
LINK
SELECT
OPTICALCOAXIAL
IN
90°
180°
LINK
+10dB
10 dB
LEVEL
IR IN
MAINS INPUT
50 /60Hz150 W
100240 V~
STEREO
MAX MIN
DIGITAL AUDIO IN
SUBW LEVEL
6 dB
4dB
2dB
ROLL OFF
HT MODE
ISS SENSITIVITY LOW
ISS
LED OFF
ON
OFF
ON
OFF
DIP SWITCH GROUP 1:
HT MODE
ISS SENSITIVITY LOW
ISS
LED OFF
AUDIO OUTPUT CONNECTORS:
XLR L AND R
RCA L AND R
RCA LINK
DIGITAL AUDIO INPUTS:
RCA COAXIAL
TOSLINK OPTICAL
MAINS INPUT
POWER BUTTON
IR IN CONNECTOR
SELECT BUTTON
SYSTEM VOLUME
CONTROL CONNECTOR
SUBWOOFER LEVEL
ROTARY ADJUSTMENT
DIP SWITCH GROUP 2:
ROLL OFF
PHASE
LINK
LEVEL
ANALOG AUDIO INPUTS:
RCA L AND R
3.5 MM STEREO JACK
LFE/LINK
Figure 3. Audio cabling
SYSTEM
VOLUME
CONTROL
RIGHT
LEFT
LFE/LINK
PHASE
270°
OUT
LR
L
R
LINK
SELECT
OPTICALCOAXIAL
IN
90°
180°
LINK
+10 dB
10 dB
LEVEL
IR IN
MAINS INPUT
50/60Hz 150 W
100 240 V~
STEREO
MAX MIN
DIGITAL AUDIOIN
SUBW LEVEL
6 dB
4dB
2dB
ROLL OFF
HT MODE
IS
S S
ENSITIVITY LO
W
ISS
LED OFF
ON
OFF
ON
OFF
DIGITAL SIGNAL SOURCES:
TV, STREAMER, SOUND CARD ETC.
ANALOG SIGNAL SOURCES:
PHONE, COMPUTER, AV REVEIVER ETC.
Tuner 87.5 MHz
GIZMO
POSSIBLE ADDITIONAL SUBWOOFER.
USE THE LFE/LINK INPUT AND SET THE
”LINK” DIP SWITCH TO ”ON”.
