En surplombant le dessous du rail (courroie visible), placez-vous de sorte que le côté porte (poulie) se
trouve sur la gauche. La tête motorisée (pignon de transmission) se trouvera sur la droite.

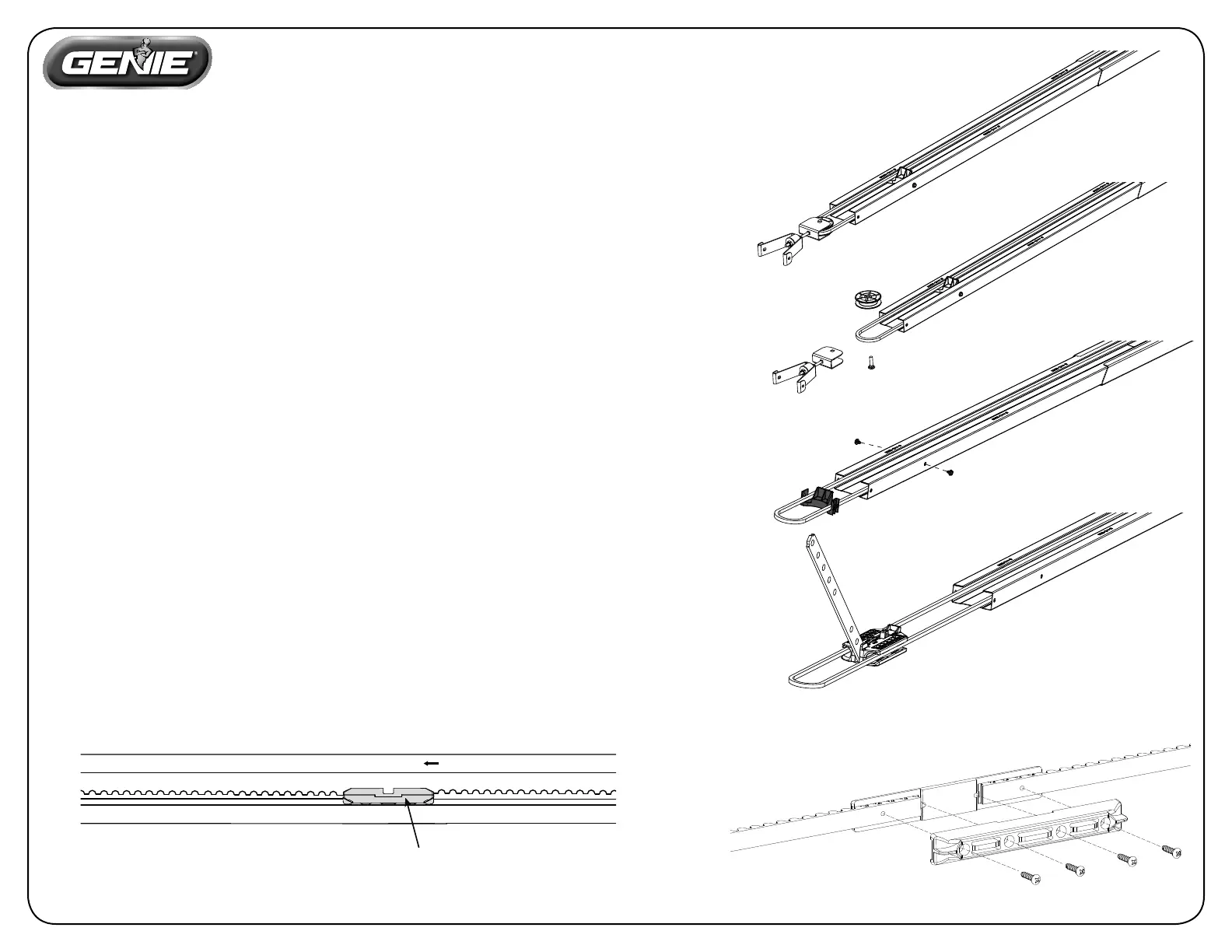

1. Glissez la poulie pour la dégager du côté rail. Fig. 1
2. Retirez soigneusement la goupille de la poulie. Fig. 2
3. Retirez les vis de protection de la poulie et glissez la protection de la poulie pour le dégager du
côté rail. Fig. 3
4. Déconnectez le chariot de la bille en tirant sur le cordon rouge. Glissez le chariot pour le dégager
du côté rail. Prenez note de l’orientation du chariot avant de l’enlever. Fig. 4
5. Dégagez la bille du rail. Fig.5
6. Retirez les quatre vis dans la bille, séparez les deux moitiés de billes et retirez la courroie. Fig.6
7. Insérez la courroie étendue de rechange dans le canal et réinstallez la balle à l’aide des quatre
vis. Fig. 6 S’assurer que la courroie n’est ni tordue ni coincée
8. Placez la bille et la courroie dans le rail. Fig. 5
Préparation: Vous aurez besoin d’un tournevis Philips, d’une pince ou d’une douille de 7/16 po
et 1/4 po. Commencez par les étapes de 1A jusqu’à 1F du poster de montage/installation.
N’eectuez pas l’étape 1G. Procédez selon les instructions ci-dessous pour xer l’extension du rail.
37386503190
INSTRUCTIONS POUR LE KIT D’EXTENSION DE RAIL
Un supplément au poster de montage de l’entraînement à courroie
Procédure de xation
Fig. 1
Fig. 2
Belt Bullet
DOOR
Fig. 3
Fig. 4
Fig. 5
Fig. 6
03/2016
