EQUIPOS AUTOMÁTICOS ROLLER
El automatismo ROLLER para cancelas batientes es un motorreductor que
se instala enterrado para no desmerecer la estética de la entrada.
La caja de soporte del automatismo permite preparar la cancela para una
futura instalación del actuador.
El actuador electromecánico ROLLER es irreversible y, por lo tanto, garantiza
el bloqueo mecánico sin necesidad de instalar una cerradura eléctrica.
Las automaciones ROLLER han sido proyectadas y fabricadas para
controlar el acceso de vehículos. Eviten cualquier otro uso.

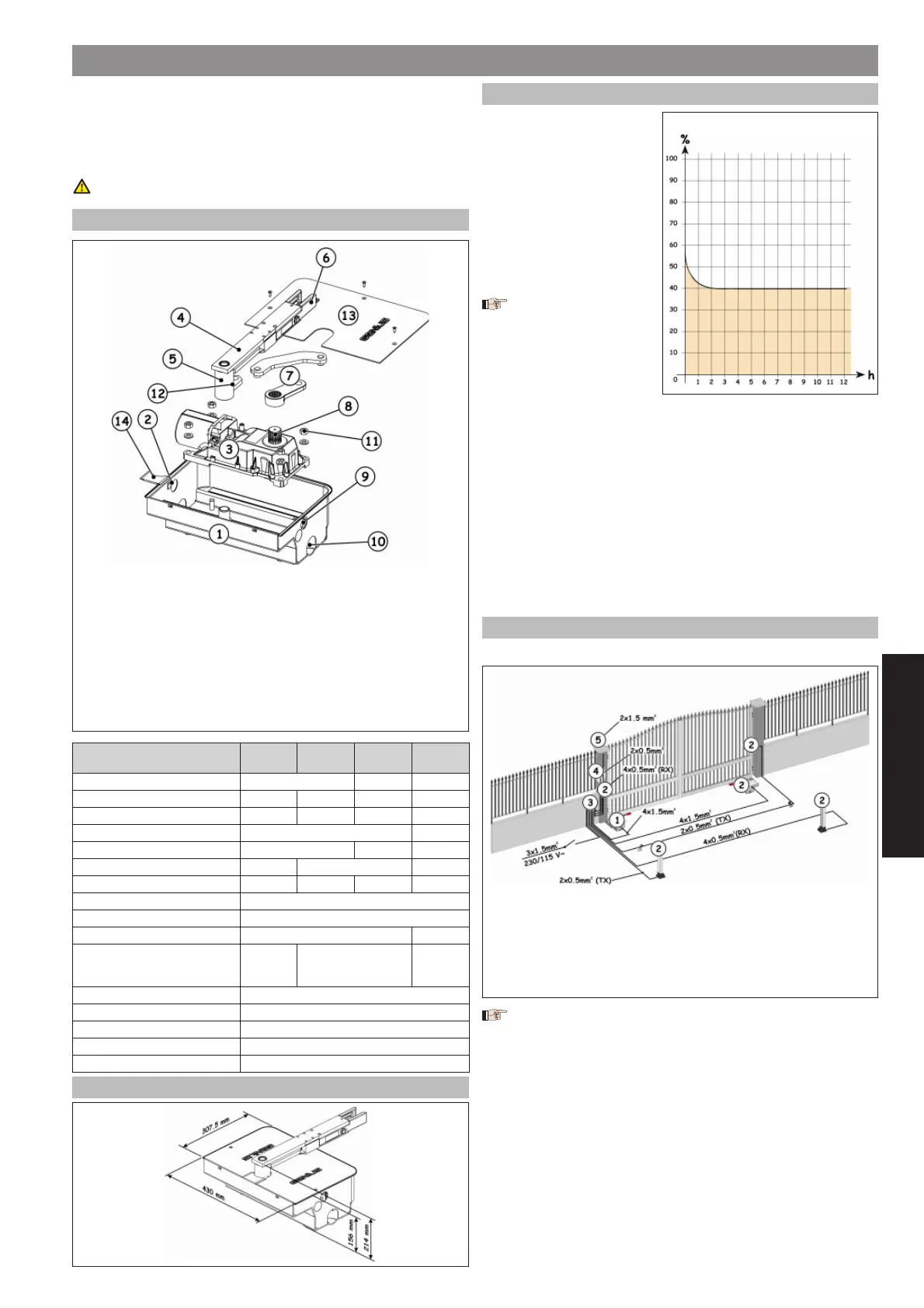

1. DESCRIPCIÓN Y CARACTERÍSTICAS TÉCNICAS
햲
Caja de soporte
햹
Piñón
햳
Agujeros de fijación de la tapa
de la caja
햺
Agujero para el tubo de paso
del cable de alimentación
햴
Actuador ROLLER
햻
Agujero para el tubo de dre-
naje
햵
Barra de sustentación de la
cancela
햽
Tornillos de fijación del ac-
tuador
햶
Barra de bloqueo
햾
Agujero de lubricación
햷
Dispositivo de desbloqueo con
llave
햿
Tapa de la caja
햸
Varillaje desigual
헀
Tapa de cremallera
Fig. 1
Modelo
Roller
Lento
Roller
230V
Roller
115V
Roller 24V
Alimentación (Vac) (Vdc) 230 115 24
Potencia (W) 300 380 600 70
Corriente (A) 1.3 1.7 5.3 3
Protección térmica (°C) 140 /
Condensador (µF) 12.5 30 /
Par máx. (Nm) 250 330 300
Velocidad angular (°/sec) 4 6 7 6
Hoja máx. (m) 3.5 (110°) - 3 (180°) - 2 (140°)
Ángulo apertura hoja (°) 110 (140 y 180 con kit)
Tipo y frecuencia de utilización S3 - 30% 100%
Ciclos por hora mínimos indi-
cativos
20 (110° e
180°)
36 (140°)
30 (110° e 180°)
50 (140°)
100 (110°
e 180°)
170 (140°)
Temperatura ambiente (°C) -20 ÷ +55
Peso operador (Kg) 26.5
Grado de protección IP67
Dimensiones operador (mm) 360 x 150 x 140
Dimensiones caja Ver Figura 2
2. DIMENSIONES
Fig. 2
3. CURVA DE MÁXIMA UTILIZACIÓN
La curva permite hallar el tiempo
máximo de trabajo (T) en función
de la frecuencia de utilización
(F).
Con relación a la Norma IEC 34-
1, el motorreductor ROLLER con
un tipo de servicio S3, puede
funcionar a una frecuencia de
utilización del 30%.
Para garantizar el buen funcio-
namiento hay que operar en
el campo de trabajo situado
debajo de la curva.
La curva se ha obtenido a
una temperatura de 20 °C.
La exposición a la radia-
ción solar directa puede
ocasionar disminuciones
de la frecuencia de utili-
zación de hasta un 20%.
CÁLCULO DE LA FRECUENCIA DE UTILIZACIÓN
Es el porcentaje del tiempo de trabajo efectivo (apertura + cierre) respecto
al tiempo total del ciclo (apertura + cierre + tiempos de parada).
La fórmula de cálculo es la siguiente:
Ta + Tc
% F = ––––––––––––––––––– X 100
Ta + Tc + Tp + Ti
donde:
Ta = tiempo de apertura
Tc = tiempo de cierre
Tp = tiempo de pausa
Ti = tiempo de intervalo entre un ciclo completo y el otro
4. PREDISPOSICIONES ELÉCTRICAS (EQUIPO
ESTÁNDAR)
햲
Operadores ROLLER (hay que prever dos cajas de derivación)
햳
Fotocélulas
햴
Dispositivo eléctrico
햵
Pulsador de llave
햶
Luz destellante
Fig. 3
Para la instalación de los cables eléctricos utilicen adecuados tubos
rígidos y/o flexibles.
Separen siempre los cables de conexión de los accesorios a baja
tensión de los de alimentación a 230/115 V~. Para evitar cualquier
interferencia utilicen vainas separadas.
Gráfico frecuencia de utilizaciónGráfico frecuencia de utilización
