19
ESPAÑOL

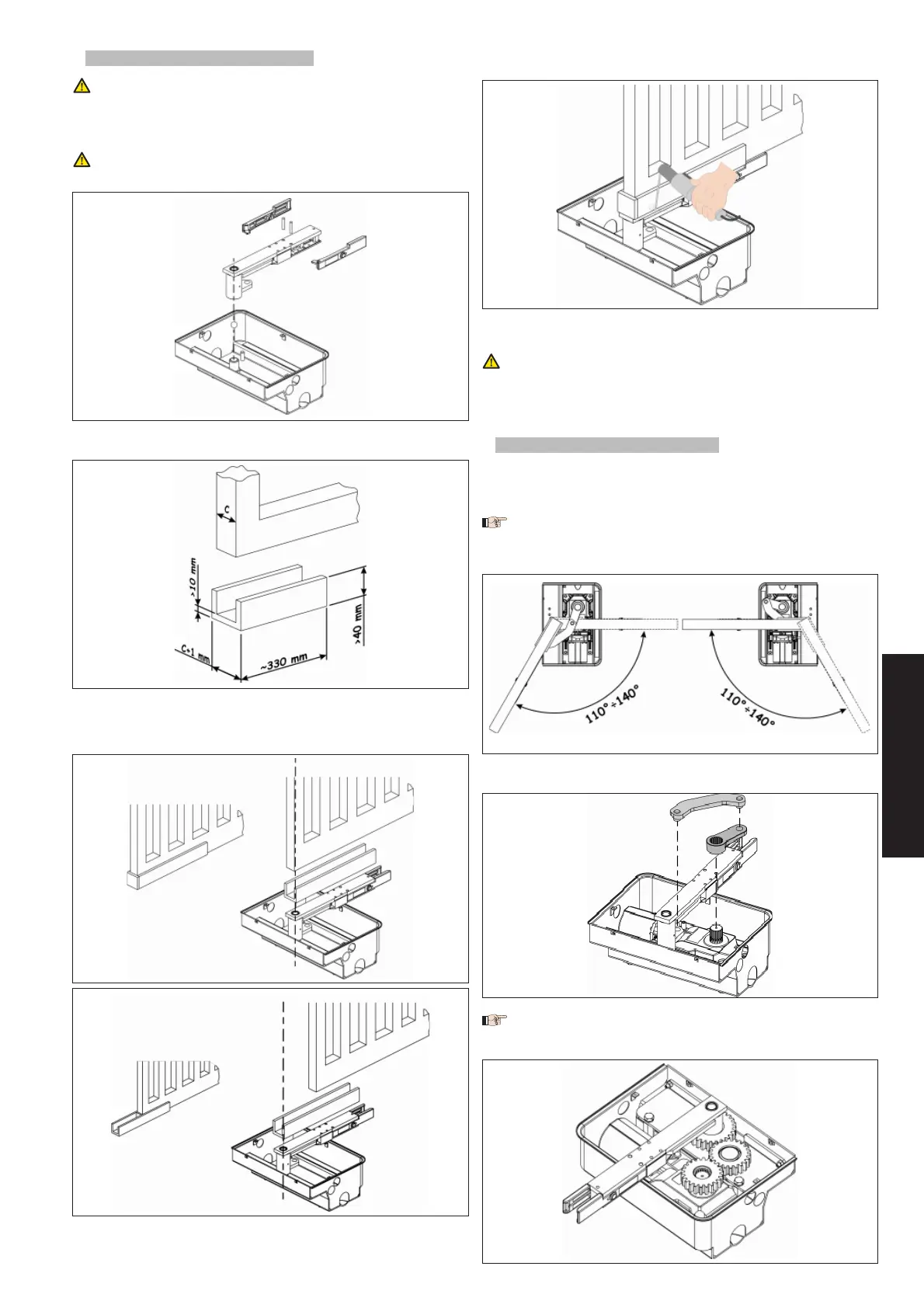

5.3. INSTALACIÓN DE LA CANCELA
Antes de realizar esta operación, esperar a que el cemento de la
excavación haya fraguado.
Ensamblar las palancas de desbloqueo en la barra de sustentación
e introducir ésta en el perno de la caja de soporte, introduciendo
también la bola que se incluye en el suministro (Fig. 8).
Engrasar el perno y la esfera.
No lubricar en absoluto el sistema de desbloqueo.
Fig. 8
Construir el soporte de guía de la cancela:
preparar un perfil en U con las medidas indicadas en la Fig. 9;
Fig. 9
determinar la posición de la hoja sobre el perfil en U, tomando como
referencia el eje de rotación (Fig. 10a o 10b); cerrar el perfil en U, del
lado de la columna, utilizando una chapa como la que se ilustra en
la Fig. 10a o 10b.
Fig. 10a
Fig. 10b
1.
2.
Soldar cuidadosamente el soporte de guía a la barra de sustentación
(Fig. 11).
Fig. 11
Calzar la cancela en el soporte de guía y abisagrarla en la parte
superior.
Para no comprometer la eficacia del automatismo, se recomienda
no soldar la hoja de la cancela al soporte de guía ni a la barra de
sustentación.
Verificar manualmente que la cancela se abra y se cierre por com-
pleto, deteniéndose en los topes mecánicos de fin de carrera, con
un movimiento regular y sin rozamientos.
5.4. INSTALACIÓN DEL ACTUADOR
Abrir la hoja de la cancela.
Colocar el actuador sobre los tornillos de fijación situados en la super-
ficie de la caja de soporte, y fijarlo con las tuercas y arandelas que se
incluyen en el suministro (fig. 13a e 13b).
Para definir la exacta colocación del operador con las palancas
para aperturas a 110° y 140°, hágase referencia a la fig. 12. El piñón
del actuador debe quedar ubicado en el lado opuesto al sentido
de apertura de las hojas.
Fig. 12
Cerrar manualmente la cancela y montar las varillas de transmisión
como se muestra en la Fig. 13a.
Fig. 13a
Para definir la exacta colocación del operador, de la placa de
engranajes para aperturas a 180° (Fig. 13b) y de las regulaciones
necesarias, hágase referencia a las instrucciones adjuntas.
Fig. 13b
3.
4.
5.
1.
2.
3.
