ESPAÑOL
Genius Car Alarm
www.alarmasgenius.com
16
1
A B
C D E F G H
2 3 4 5 6 7 8 9 10
“A” Negro/Blanco
LUZ DE EMERGENCIA
“1” Purpura
PUERTA TG (+)
+12V
“2” Verde
PUERTA TG (-)
“3” Blanco/Negro
PULSADOR DE CAPOTA Y
BAÚL TG (-)
“4” Amarillo
ENTRADA - IGNICION
“5” Negro/Blanco
PEDAL DEL FRENO
“6” Amarillo / Negro
ENTRADA
“7” Naranja
CORTA CORRIENTE (-200mA)
“8” Marrón/Negro
CANAL 3 SALIDA (-300mA)
“9” Marrón/Blanco
CLAXON INTERMITENTE
(-300mA)
“10” Gris
APERTURA DE BAÚL ELÉCTRICO
“C” Azul
ABRE SEGUROS (-200mA)
“D” Marrón
CIERRA SEGUROS (-200mA)
“E” Negro
GND. MASA
“F” Blanco
LUCES
“G” Rojo
FUSIBLES
“H” Gris Grueso
SIRENA
10A - Fusible
12V
Bateria
GND - MASA
15A - Fusible
Fusibles
Bombillos
ON
“B” Blanco
ENTRADA LUZ “OEM”
LUCES
G5504
-12V
-12V
+12V
GND - MASA
MALETA
by Pass
85 30
86 87A
Relevo para el
apagado del
motor
Cable que se corta para
apagar el vehículo, puede
ser fusible de ignición ó
bomba de gasolina
SALIDA NEGATIVA ALZA VIDRIO
PROGRAMACIÓN
DOME LIGHT
SALIDA (-)
PROG. 12
CAPOT
BAUL
G5504 CF - TRF Series

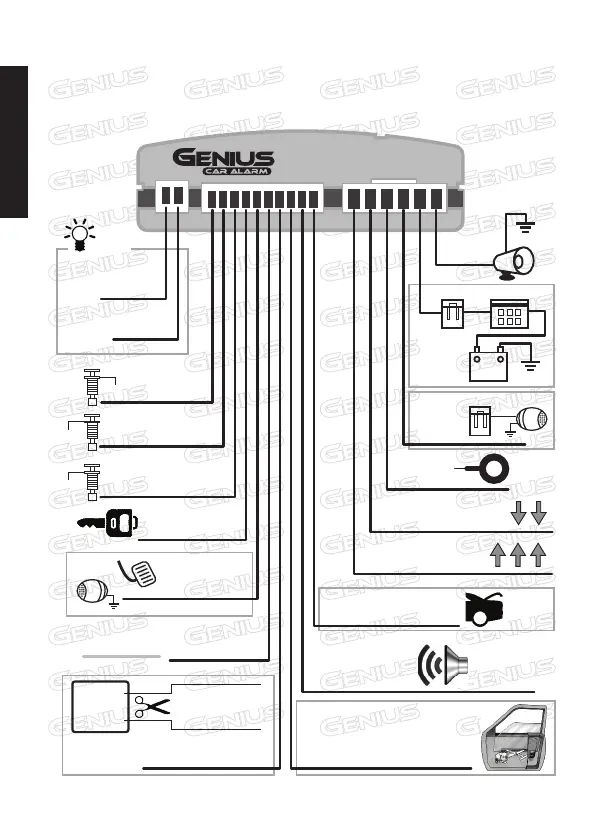

Diagrama de Instalación
1
Julio - 2016
