Genius TRF Series - Page 17

ESPAÑOL
Genius Car Alarm
www.alarmasgenius.com
17
1 “Verde / Blanco OEM”
ENTRADA (-/+) POR DEFECTO (+)
BAJAR DEL MOTOR
2 “Rojo / Blanco OEM”
ENTRADA (-/+) POR DEFECTO (+)
DE SUBIR DEL MOTOR
3 “Amarillo / Negro OEM”
ENTRADA (-/+) POR DEFECTO (-)
DE BAJAR DEL MICROSWITCH
DEL MOTOR
4 “Azul / Negro OEM”
ENTRADA (-/+) POR DEFECTO (-)
DE SUBIR DEL MICROSWITCH
DEL MOTOR
LED
SW VALET
CONECTOR DE BLOQUEO
CONFIGURACIÓN DE
LOS JUMPERS
J4
SWITCH
BAJAR - / +
J3
SWITCH
SUBIR - / +
J2
SEÑAL AL
SUBIR - / +
J1
-
+
SEÑAL AL
BAJAR - / +
4 3 2 1
SENSOR DE IMPACTO
GENIUS
SENSOR AUXILIAR
(OPCIONAL)
G5504
ROJO AZUL
2
G5504 CF - TRF Series

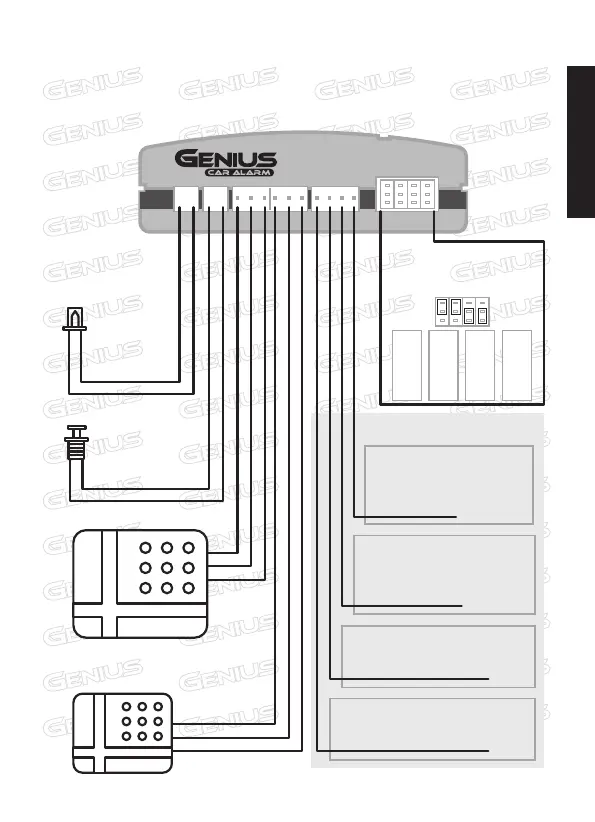

Diagrama de Instalación
Julio - 2016
