P.20

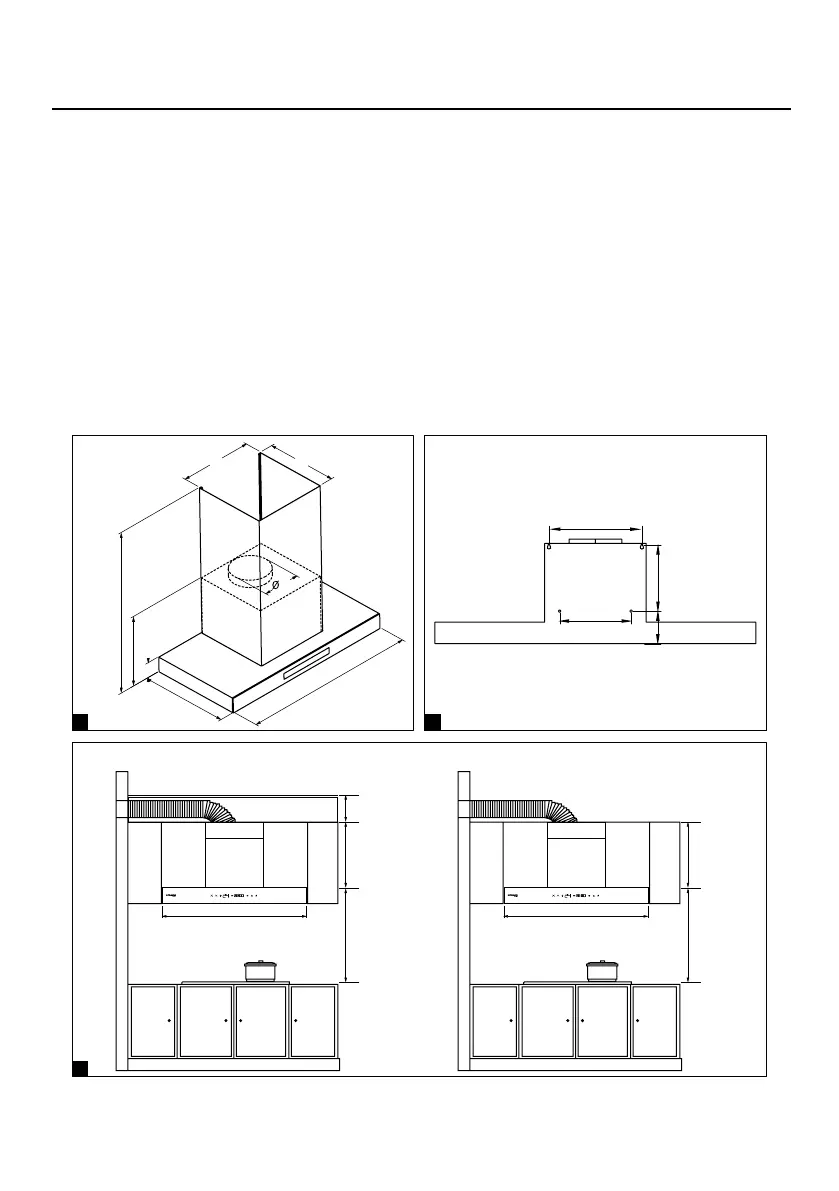

安裝說明
安裝步驟
1. 只能選擇外排出風方式；未按照這些說明安裝螺絲或固定裝置可能會導致電氣危險。
2. 在牆上標記孔的位置（如圖2）；隨附的牆壁插頭僅適用於實心牆壁。當固定在任何其他類型
的牆壁上時，請使用合適的替代固定裝置。
3. 爐具頂部與抽油煙機底部之間的距離為：燃氣爐：750mm；電爐：650mm。（如圖3）
4. 在牆上標記好的位置鑽孔，並固定四個螺絲，螺絲頭離牆壁的距離保持2mm左右。（如圖4）
5. 在掛好抽油煙機後，鎖緊內部2顆安全螺絲。（如圖5）
6. 打開抽油煙機擋板，安裝油杯。（如圖6）
7. 用膠帶或卡箍固定150mm的排風管。（如圖7）
8. 如果有選配裝飾管，將其放在抽油煙機頂部。（如圖8）
9. 去除機身所有保護膜後，安裝完成。（如圖9）
2
1
3
260
285
291
可拉伸至660
150
330
60
356/457
598/698/798/898
185
>150
330-660 330-660
650
(Electric Hob)
750
(Gas Hob)
650
(Electric Hob)
750
(Gas Hob)
598/698/798/898 598/698/798/898
91
200
抽煙管隱藏在廚櫃內 抽煙管非隱藏在廚櫃內
Unit: mm Unit: mm
Unit: mm
