2.2 Popis regulátoru

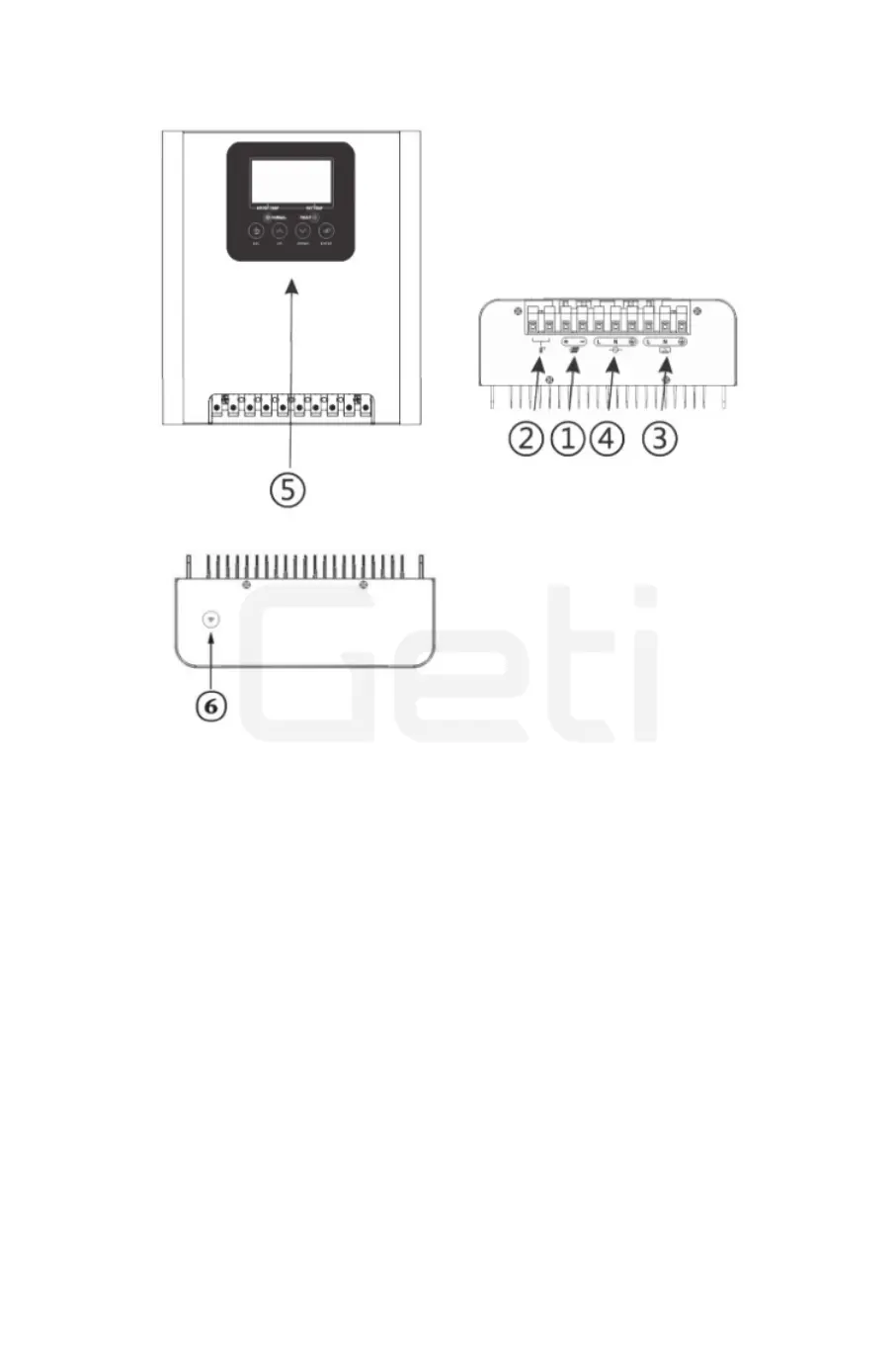

Charakteristiky konstrukce regulátoru a popis funkcí každé části jsou uvedeny na obrázku níže.
1. Vstupní svorka FV 5. Ovládací panel s displejem a LED ukazateli
+ Připojte ke kladnému pólu FV (+) zobrazuje aktuální provozní režim a teplotu vody
- Připojte k zápornému pólu FV (-) Zelená LED: indikuje normální stav
2. Vstupní svorka pro teplotní snímač Červená LED: indikuje stav poruchy
3. Výstupní AC svorka k zátěži
L: Připojte k fázovému L vodiči topného tělesa
N: Připojte k nulovému N vodiči topného tělesa
PE: Připojte k ochrannému zemnímu vodiči
4. Vstupní AC svorka sítě
L: Připojte k fázovému L vodiči sítě
N: Připojte k nulovému N vodiči sítě
PE: Připojte k ochrannému zemnímu vodiči 6. Wi-Fi anténa
Popis tlačítek:
ESC: zrušení/návrat (krátký stisk)
vynucený ohřev z AC sítě (dlouhý stisk)
UP: přepne do předchozího režimu
DOWN: přepne do následujícího režimu
ENTER: potvrdit
Popis tlačítek:
ESC: zrušení/návrat (krátký stisk)
vynucený ohřev z AC sítě (dlouhý stisk)
UP: přepne do předchozího režimu
DOWN: přepne do následujícího režimu
ENTER: potvrdit
4
