79

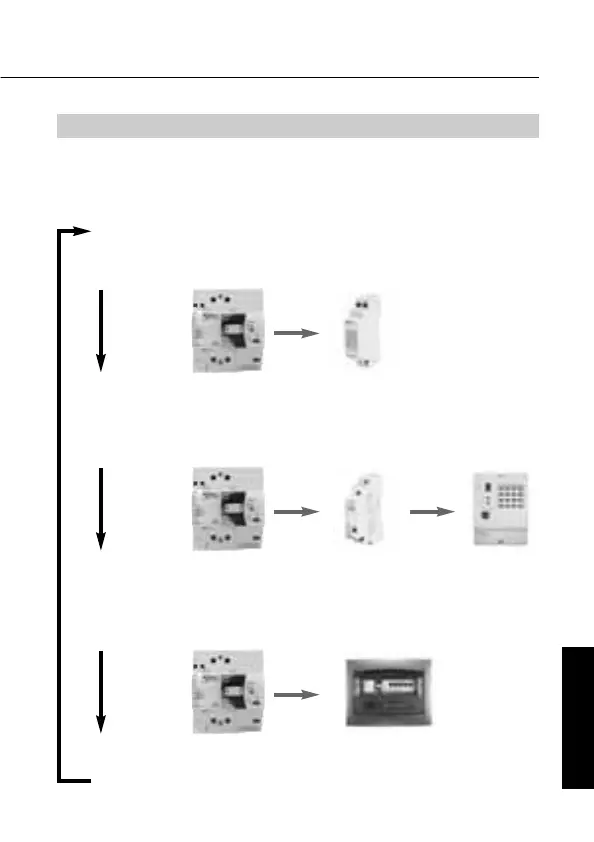

KONFIGURATION DES HILFSKONTAKTS
Der Hilfskontakt kann einfach durch Drücken der Taste R für 5 Sekunden für
verschiedene Anwendungszwecke konfiguriert werden. Der Wechsel zwischen den
verschiedenen Betriebsarten wird durch rotes Blinken der linken LED bestätigt.
• Status 1: (Voreinstellung) Funktion mit Läutwerk.
Bei Verriegelung schaltet der Kontakt NA mit einer Frequenz von 1 Hz für
30 Sekunden und wiederholt die Sequenz stündlich.
• Status 2: Funktion mit Wählvorrichtung oder Meldeleuchte.
Bestätigung der Aktivierung durch doppeltes Blinken. Bei Verriegelung
schaltet der Kontakt NA und bleibt bis zum Öffnen der Klappe geschlossen.
• Status 3: Kommunikation mit der Steuerung ACTIVO.
Bestätigung der Aktivierung durch dreimaliges Blinken. (für die
Verkabelungsschemata wird auf dem Handbuch der Steuerung ACTIVO verwiesen).
Für die Rückkehr zum Status 1 die Taste R für 5 Sekunden drücken. Bestätigung
der Aktivierung durch einmaliges Blinken.
Drücken der
Taste R für
5 Sekunden
Läutwerk
Drücken der
Taste R für
5 Sekunden
Relais NC Wählvorrichtung
Steuerung ACTIVO
