Hub-/Endlageeinstellung E 212 R1 / E 212 R / E 212
DE 10

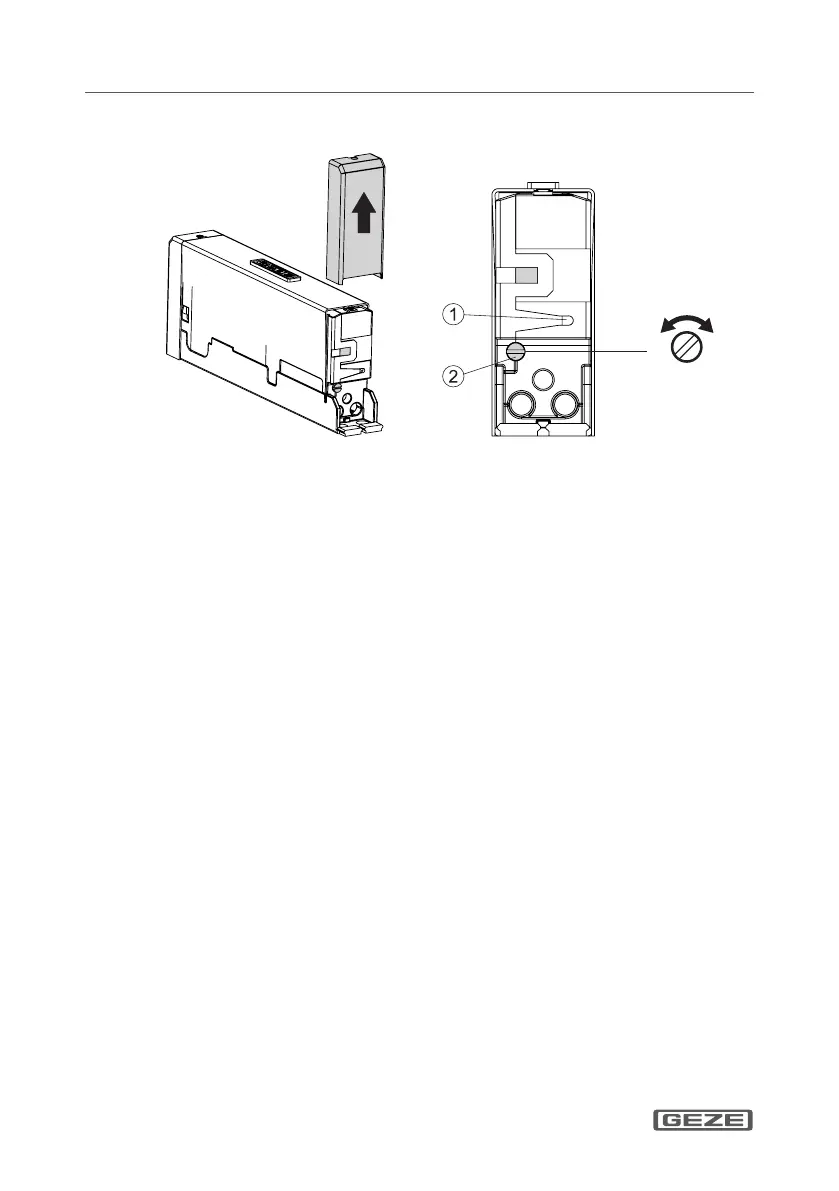

7 Hub-/Endlageeinstellung
+
1 LED (grün)
2 Einstellschraube Hub
Der Hub ist ab Werk auf 52 mm eingestellt.
XX
Hub entsprechend Beschlaghub einstellen und prüfen.
Einstellwert = Beschlaghub -2 mm.
Beispiel OL90: Beschlaghub 54 mm = Einstellwert Antrieb 52 mm.
Bei der Einstellung des Endschalters ist es wichtig, dass er richtig abschaltet
und die grüne LED im Antrieb erlischt.
Die Einstellung ist durch Probelauf zu überprüfen und sicherzustellen.
