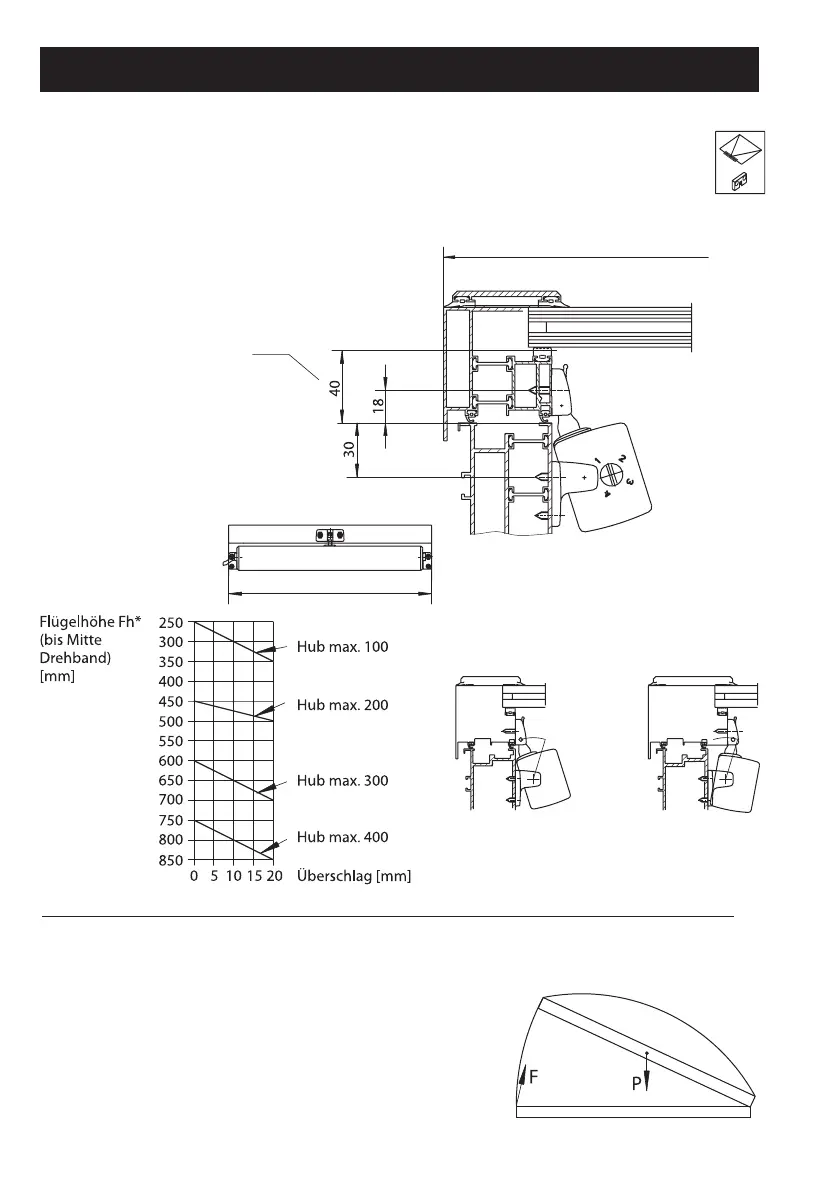

4.3 Anwendungsbereich für Dachfenster
mit Antriebshalterung Dachfenster
Flügeläche max. 1,5 m² für Fenster mit Einzelantrieb
max. Flügelgewicht: Berechnung siehe unten.
Ü = Überschlag von 0 bis 20 mm
(Unterlage bauseits möglich)
Flügelhöhe Fh bis Drehbandmitte
Platzbedarf auf dem Flügel
a = Flügelbreite max. 1000 mm
Platzbedarf für Antriebseinbau auf Rahmen min. 450 mm
Platzbedarf min. 450
* Richtwerte, Einbau kann ja nach
Fensterart variieren
bei Überschlag
Ü = 0 [mm]
bei Überschlag
Ü = 20 [mm]
F = 0,68 x P
Fmax. = 250 N
Beispiel:
P = 25 kg = ca. 250 N
F = 250 N x 0,68 = 170 N
Formel zur Berechnung von Önungs- und Schließkraft für Lichtkuppeln oder horizontale Fenster
F = Antriebskraft, benötigt zum Önen:
max. 250 N
P = Flügelgewicht [in N]
