Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250

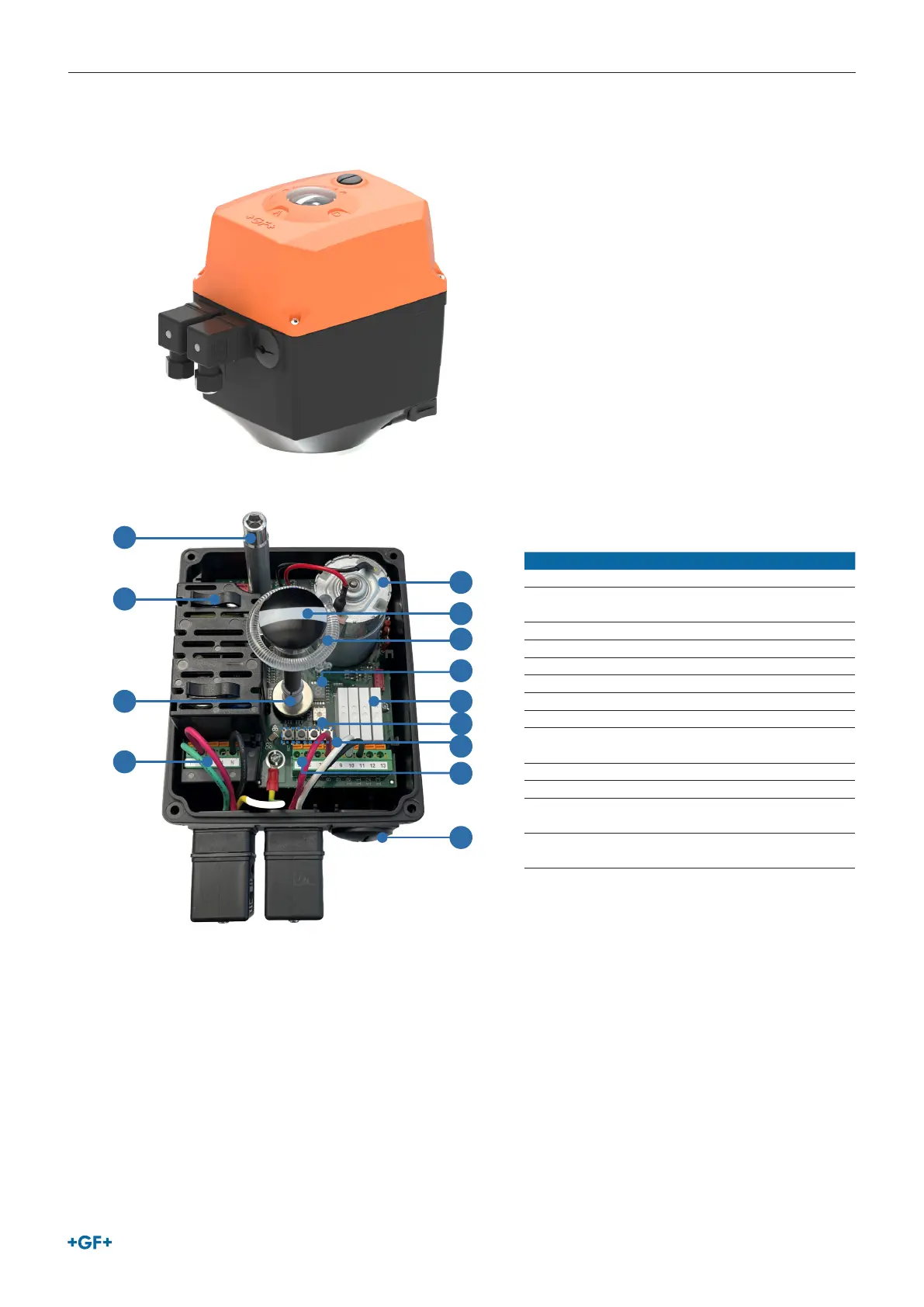

3.5.3 Aufbau EA25-250
5
6
7
8
9
10
11
12
13
4
3
1
2
Pos. Name
1 Welle für Handnotbetätigung
2 Elektrische Versorgungseinheit mit montier-
tem Berührschutz
3 Digitale Positionserfassung
4 Ansteuerung für Position AUF/ZU/MITTE
5 Gleichstrommotor
6 Optische Stellungsanzeige
7 Lichtleiter für LED Statusrückmeldung
8 7-Segment Fehleranzeige
9 Relais für Rückmeldung AUF/ZU/MITTE/
Betriebsbereit
10 Heizelement (Temperaturschwellenregler)
11 Bedientaster zur Endlagenjustierung
12 Klemmblock zum Anschluss der Rückmel-
dung
13 Anschlussmöglichkeit für DIN-Stecker oder
Kabeldurchführung
