6 Einstellung Motorstromüberwachung
Die Stromüberwachung überwacht den Motorstrom. Ist der Motorstrom
grösser als der eingestellte Wert, wird eine Störung gemeldet und der Antrieb
bleibt stehen. Die Einstellung erfolgt über den linken BCD Schalter
„CurrentMon.“ (auf der Platine angeschrieben)
Stromüberwachung [mA]
BCD EA25 EA45 EA120 EA250
0 25 25 50 50
1 100 300 300 400
2 150 350 400 500
3 200 400 500 600
4 250 450 600 700
5 300 500 700 800
6 400 600 800 1‘000
7 500 700 900 1‘200
8 600 900 1000 1‘500
9 (Werkseinstellung) 700 1‘100 1‘200 1‘800
7 Störmeldung
Eine Störmeldung kann folgendes auslösen:

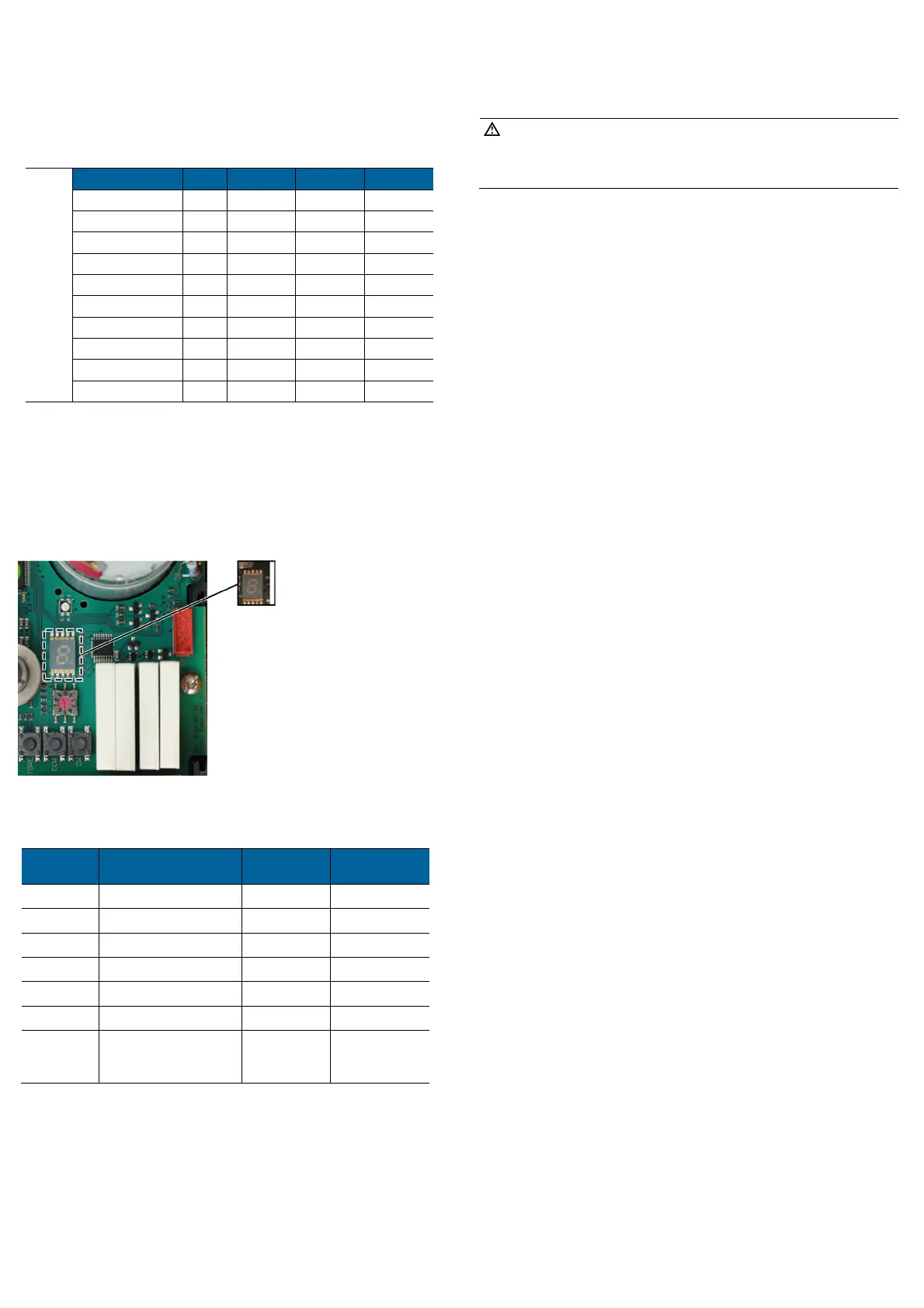

Die 7-Segmentanzeige auf der Basisplatine leuchtet auf, siehe Abbildung
unten. Falls der Stellungsregler installiert ist, leuchtet auch die jeweilige
LED auf dem BCD-Schalter, dessen eingestellter Wert überschritten ist.
Die Betriebsbereitmeldung entfällt (Klemme 5,6 NO Kontakt)
LED blinkt gelb auf (ausser bei Stromausfall)
Zuordnung der Fehlercodes bei Störmeldungen
Wenn der Stellungsregler installiert ist, können folgende Fehlercodes
angezeigt werden:
Fehlercode Beschreibung
Signal
Betriebsbereit
EA Reaktion
SOLL-Wert Fehler Keine
IST-Wert Fehler Keine
SOLL-Wert verpolt Keine
IST-Wert verpolt Keine
SOLL-Wert Kurzschluss Keine
IST-Wert Kurzschluss Keine
Eingestellter max.
Motorstromwert
überschritten
Nein Stoppt
* Wird die Rückmeldung nicht angeschlossen zeigt die Fehler LED einen IST-Wert Fehler.
Dieses kann umgangen werden indem der Ausgang (Klemme5, 6) mit einem Widerstand
(mitgeliefert) gebrückt wird. Zur Verwendung der Rückmeldung den Widerstand
entfernen.
Für weitere Fehlercodes der Basisplatine, siehe Bedienungsanleitung des elektrischen
Antriebs Typ EA25-250.
Störmeldung beheben
Fehlerursache kontrollieren, ggf. entsprechende Wartung durchführen.
HINWEIS!
Behebung der Störung ist möglich, während die Versorgungsspannung
noch anliegt oder wenn der Antrieb von der Netzspannung kurz getrennt
wird (nicht wirksam bei Zyklusüberwachung).
Zur Behebung den „SET“-Taster auf der Basisplatine betätigen.
