BA24 / AS05100
Apparecchiatura elettronica per l'automazione
di uno o due motori per cancelli a battente,
cancelli scorrevoli, porte basculanti e barriere a 24Vdc
230Vac monofase 50/60 Hz
1 o 2
24 Vdc
24Vdc 10W max
24Vdc 3W max
24Vdc 8W max comprensivi di alimentazione
dispositivi di sicurezza
24Vdc 8W max comprensivi di alimentazione accessori
Ad innesto
-20°C +60°C
Apparecchiatura
Tipo
Alimentazione
N° motori
Alimentazione motore
Lampeggiante
Lampada spia
Alimentazione accessori
Alimentazione dispositivi di sicurezza
Ricevitore radio
Temperatura di utilizzo
BA24 BA24
2
BA24
199
NOTE
I
CARATTERISTICHE TECNICHE / FUNZIONI
• Led rossi di segnalazione dei contatti n.c. Non è presente il led dei dispositivi di sicurezza.
L'eventuale anomalia viene segnalata sul lcd con la scritta SAF
• Led verdi di segnalazione dei contatti n.a.
• Gestione di 2 elettroserrature.
• Abilitazione del test sicurezze effettuato prima del movimento di apertura e chiusura.
• Abilitazione del test della fotocellula 1 effettuato prima del movimento di apertura e chiusura.
• Abilitazione del circuito amperometrico effettuato prima del movimento di apertura e chiusura.
• Arresto ed inversione del moto per 2 s dopo l'intervento dei dispositivi di sicurezza. Al successivo impulso di
Start il moto riparte nel senso di liberazione dell'ostacolo.
• ALIMENTAZIONE SEPARATA DEI DISPOSITIVI DI SICUREZZA. A questo morsetto vanno collegati i dispositivi
di sicurezza che verranno sottoposti al test.
Programmazione digitale di tutte le funzioni.
• Tempo lavoro regolabile indipendentemente in apertura e chiusura per ogni singolo motore.
• Tempo di rallentamento regolabile indipendentemente in apertura e chiusura per ogni singolo motore nella fase
finale del moto.
• Tempo sfasamento ante regolabile indipendentemente in apertura e chiusura.
• Tempo di lavoro pedonale regolabile.
• Tempo di pausa regolabile e differenziato per apertura completa o pedonale.
• Forza di spinta regolabile su 10 livelli per ogni motore.
• Rallentamenti selezionabili e regolabili indipendentemente su 10 livelli per ogni motore.
• Controllo dell'assorbimento (antischiacciamento) regolabile su 100 livelli per ogni motore sia in fase di spinta
che in fase di rallentamento.
• Modalità di abilitazione rallentamenti: con fine corsa singolo o doppio.
• 4 possibili logiche di funzionamento: passo passo, passo passo con stop, condominiale o automatico, uomo
presente.
• Possibilità di scelta della configurazione dell'impianto tra battente, basculante/barriera e scorrevole, singoli o
doppi.

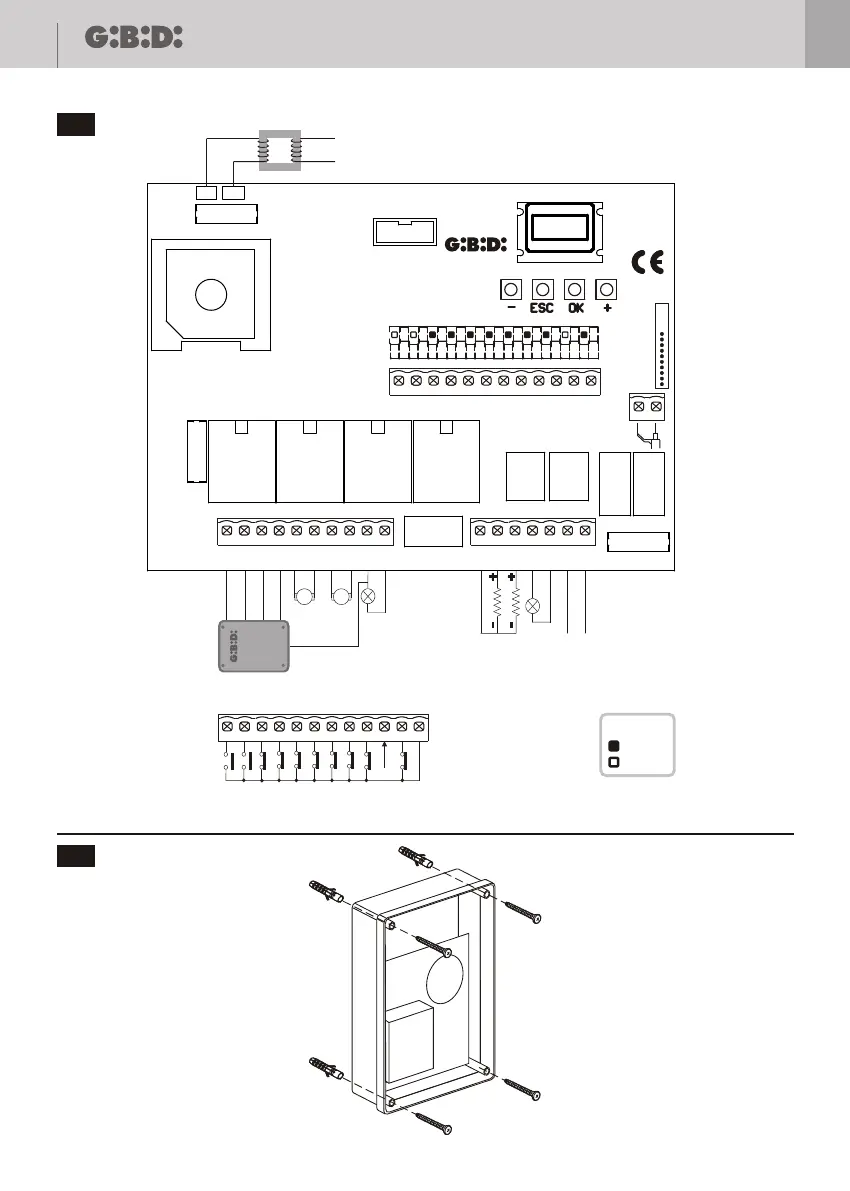

GND
ANT
JP1
24Vcc 10W MAX
LAMP
LAMP
SW1 SW2 SW3 SW4
LCD1
24Vcc 3W MAX
+24Vcc
+24Vcc
PED
START
FCA M1
STOP
FCA M2
FCC M2
PHOTO 2
RISERVA
COM
FCC M1
JP3
DL1
DL2
DL3
DL4
DL5
DL6
DL7
DL8
DL9
DL10
DL11
M2
MOTOR
CLOSE
MOTOR
OPEN
M1
MOTOR
CLOSE
MOTOR
OPEN
JP4
COM EL
EL1
EL2
GND
SPIA
24Vcc
SEC
JP5
JP2
RL1 RL2 RL3 RL5
RL4
RL6 RL7
RL8 RL9
F1
F3
BA24
D1
CF1
CF2
F2
LED STATUS
ON
OFF
AC
AC
+ SK
- SK
(AS05020)
CB24
~ 230Vac
24Vac
24Vac
PHOTO 1
COSTA
PED (NO)
FCA M1 (NC)
STOP (NC)
FCA M2 (NC)
FCC M2 (NC)
PHOTO 2 (NC)
PHOTO 1 (NC)
COSTA (NC)
COM
FCC M1 (NC)
START (NO)
JP3
RISERVA (NC)
JP6
RX
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
18 19 20 21 22 23 24 25 26 27 28 29
30 31
18 19 20 21 22 23 24 25 26 27 28 29
91
92
