CARTÃO DE LÓGICA
10
Carga máx. a la salida del testigo: 3 vatios 12 VCC.
Carga máx. a la salida del destellador: 15 vatios 12 VCC.
Corriente disponible a la salida de la alimentación de fotocélula y
accesorios: 1 A 12 VCC.
Todas las entradas deben ser utilizadas como contactos limpios
porque la alimentación se genera dentro de la tarjeta y está
predispuesta de modo que garantice el aislamiento doble o
reforzado respecto de las partes en tensión.
Todas las entradas son gestionadas por un circuito integrado
programable (PAL), tanto las de carácter funcional como las de
seguridad.
La entrada de stop (borne 20, contacto N.C.), además de intervenir
en el reseteo del circuito integrado programable, si permanece
abierta no suministra alimentación a la bobina de los relés; por
consiguiente puede ser empleada para bloquear
incondicionalmente el motor en situaciones de peligro para el
usuario.
P
LIGAÇÕES ELÉCTRICAS À APARELHAGEM
A/B) ALIMENTAÇÃO 220-230 V 50-60 Hz: ligar aos bornes 1 e 2.
C) Condutor de Terra: ligar ao borne 3.
D) MOTOR 1 12 Vcc: ligar aos bornes 4 e 5.
E) MOTOR 2 12 Vcc: ligar aos bornes 6 e 7.
F) Saída 12 Vcc para ligação da bateria tampão; ligar ao borne 8 o
polo negativo (preto) da bateria e ao borne 9 do polo positivo
(vermelho) da mesma.
G) Saída 12 Vcc para a alimentação das células fotoeléctricas etc.;
ligar ao borne 10 o negativo (-) e ao borne 11 o positivo (+).
H) Saída 12 Vcc para a ligação da fechadura eléctrica que funcionará
durante 3 segundos ao início da fase de abertura do portão; ligar
aos bornes 12 e 13.
I) Saída 12 Vcc para a ligação da lâmpada avisadora de sinalização
portão aberto; ligar aos bornes 14 e 15.
J) LÂMPADA PISCA-PISCA 12 Vcc: ligar aos bornes 16 e 17.
L) Fio comum dos botões e fotocélula: borne 18.
M) Contacto N.A. do botão para o comando sequêncial de abertura
- stop - encerramento e vice-versa ou de apenas abertura
posicionando em “ON” o interruptor 5 do programador PRG.
Ligar aos bornes 18 e 19.
N) Contacto N.F. do botão de stop; ligar aos bornes 18 e 20.
O) Contacto N.F. do dispositivo de segurança com fotocélula; ligar
aos bornes 18 e 21.
DISPOSITIVOS DE SEGURANÇA E SINALIZAÇÃO
Fotocélula: o funcionamento da fotocélula varia em função do
interruptor 3 presente no programador PRG.
Com o interruptor 3 na posição “OFF”, a fotocélula pára o portão
somente se na fase de encerramento, invertendo o movimento
somente quando foi libertada. Com o interruptor 3 na posição “ON”
a fotocélula pára o portão quer na fase de abertura quer de
encerramento; o movimento de abertura do portão retoma somente
quando a fotocélula será libertada.
Costa de segurança: Os contactos N.F. da costa de segurança devem
ser ligados em série ao contacto N.F. de stop no borne 20; se a costa
é interceptada pára o movimento de abertura ou de encerramento
do portão.
Regulador de força: A aparelhagem é dotada de um dispositivo
regulável mediante o trimmer T1 que consente regular a força máxima
disponível ao operador; se é devido a um obstáculo diminui a
velocidade do movimento do portão, a folha do portão pára, quer
em fase de abertura quer de encerramento. Este dispositivo anti-
esmagamento e anti-arrastamento garante a segurança em toda a
zona ocupada pelo portão durante a movimentação; portanto, é
importante efectuar perfeitamente a regulação de modo a obter na
ponta extrema da folha uma força mecânica máxima de 15 kg (UNI
8612).
Lâmpada avisadora: Acende-se quando inicia a fase de abertura
do portão permanecendo aberta durante todo o tempo de espera
(portão parado aberto sem intervenção do botão de stop); ao início
da fase de encerramento apaga-se.
Lâmpada pisca-pisca: Acende-se quando um motor arranca e
apaga-se depois da paragem do último motor.
DISPOSITIVOS DE PROGRAMAÇÃO, REGULAÇÃO E PROTECÇÃO
Programações:

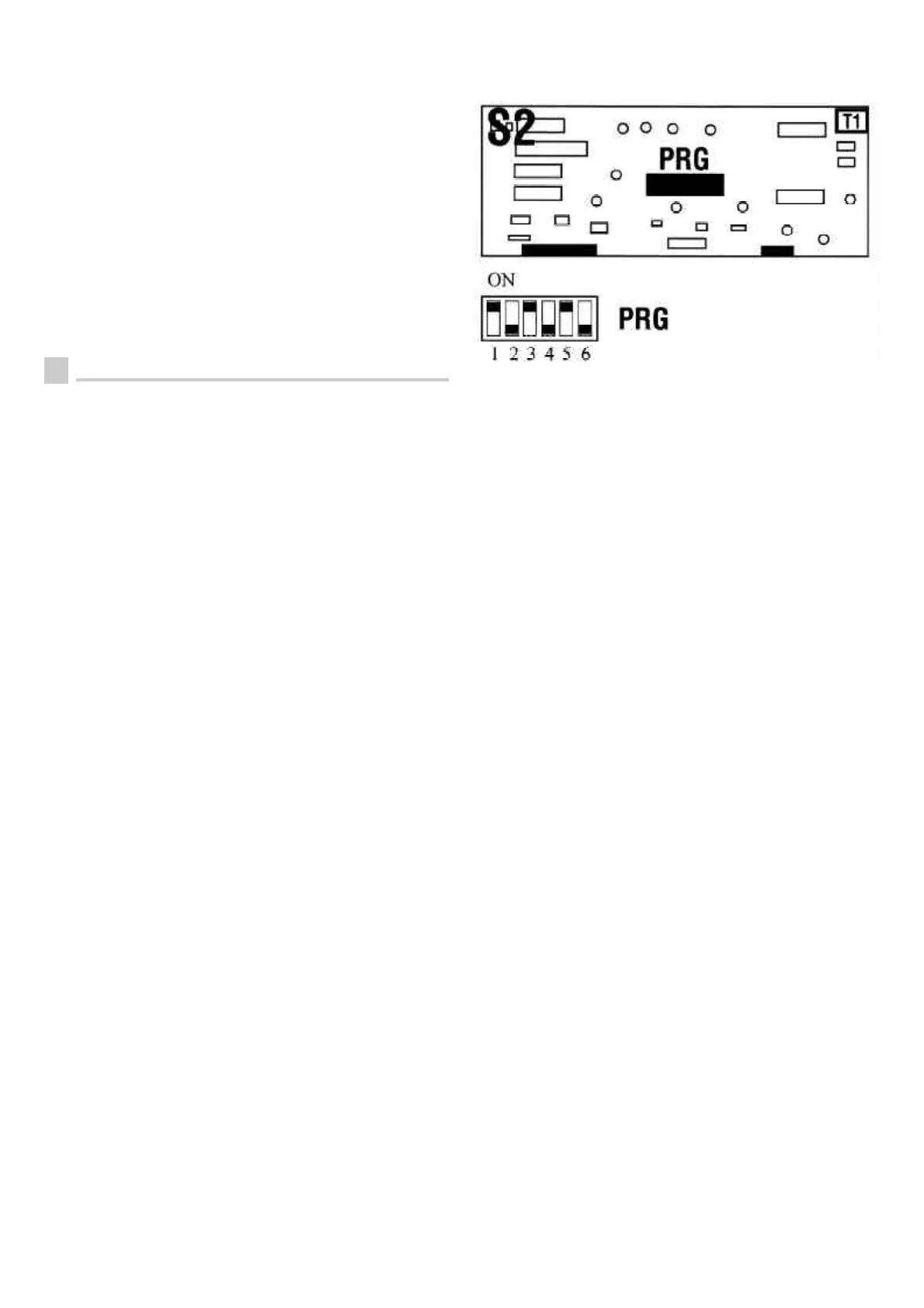

PRG: programador de 6 interruptores montado no cartão de lógica
S2 que consente programar todas as funções da aparelhagem
excepto o tempo de funcionamento dos operadores que já está
memorizado no microprocessador que comanda a lógica de
funcionamento.
Interruptor 1: Se se encontra na posição OFF encontra-se inserido
um atraso de 5 segundos no encerramento do motor 1 para evitar a
sobreposição das folhas; se se encontra na posição ON este atraso
é excluído e portanto os dois motores partirão ao mesmo tempo. Se
é utilizado somente um motor, o interruptor deve estar na posição
ON.
Interruptor 2: (em funcionamento somente se o interruptor 4 se
encontra na posição “ON”) se se encontra na posição OFF programa
um tempo de pausa de 1 minuto antes do encerramento automático,
se se encontra na posição ON programa um tempo de pausa de 30
segundos.
Interruptor 3: se se encontra na posição OFF a fotocélula está
habilitada para funcionar somente em encerramento; se se encontra
na posição ON a fotocélula está habilitada quer em abertura quer
em encerramento.
Interruptor 4: se se encontra na posição OFF o encerramento
automático está excluído (o portão fecha-se somente dando um
impulso do botão ou do radiocomando); se se encontra na posição
ON o encerramento automático está habilitado e o portão fecha-se
somente depois do tempo programado pelo interruptor 2, ou dan-
do um impulso do botão ou do radiocomando se o interruptor 5 se
encontra na posição OFF.
Interruptor 5: se se encontra na posição OFF está habilitada a lógica
de funcionamento sequêncial abre-stop-fecha e vice-versa; se se
encontra na posição ON o botão de passo-passo (N) executará
apenas a abertura; o encerramento é automático.
Interruptor 6: se são utilizados dois motores deve estar na posição
OFF; se é utilizado apenas 1 motor deve estar na posição ON.
Regulações
T1 TRIMMER para a regulação da força máxima dos operadores;
rodando no sentido horário aumenta a força, rodando no sentido
anti-horário diminui.
Protecções:
F1 fusível de F3, 15 A para protecção de toda a alimentação 220-
230 C 50-60 Hz.
F2 fusível de F10 A para protecção da bateria 12 V
F3 fusível de F 5 A para protecção da saída 12 Vcc da aparelhagem.
LÂMPADAS AVISADORAS (LED) PARA O CONTROLE DO
FUNCIONAMENTO
L1 - Led vermelho - Fotocélula: está aceso quando a fotocélula está
alimentada e alinhada; está apagado quando a fotocélula está
interceptada, não está alinhada ou não tem corrente.
L2 - Led vermelho - Botão de stop: está aceso quando o botão não
está premido (contacto fechado); está apagado quando está
pressionado o botão de stop ou quando não está ligado. Se este
Led está apagado a aparelhagem não efectua nenhuma função.
L3 - Led verde - Botão de start: acende-se somente quando chega
um impulso do radiocomando ou do botão de passo-passo (b. 19).
