Gigabyte GA-H61M-S1 Manual

- 4 -
简
体
中
文

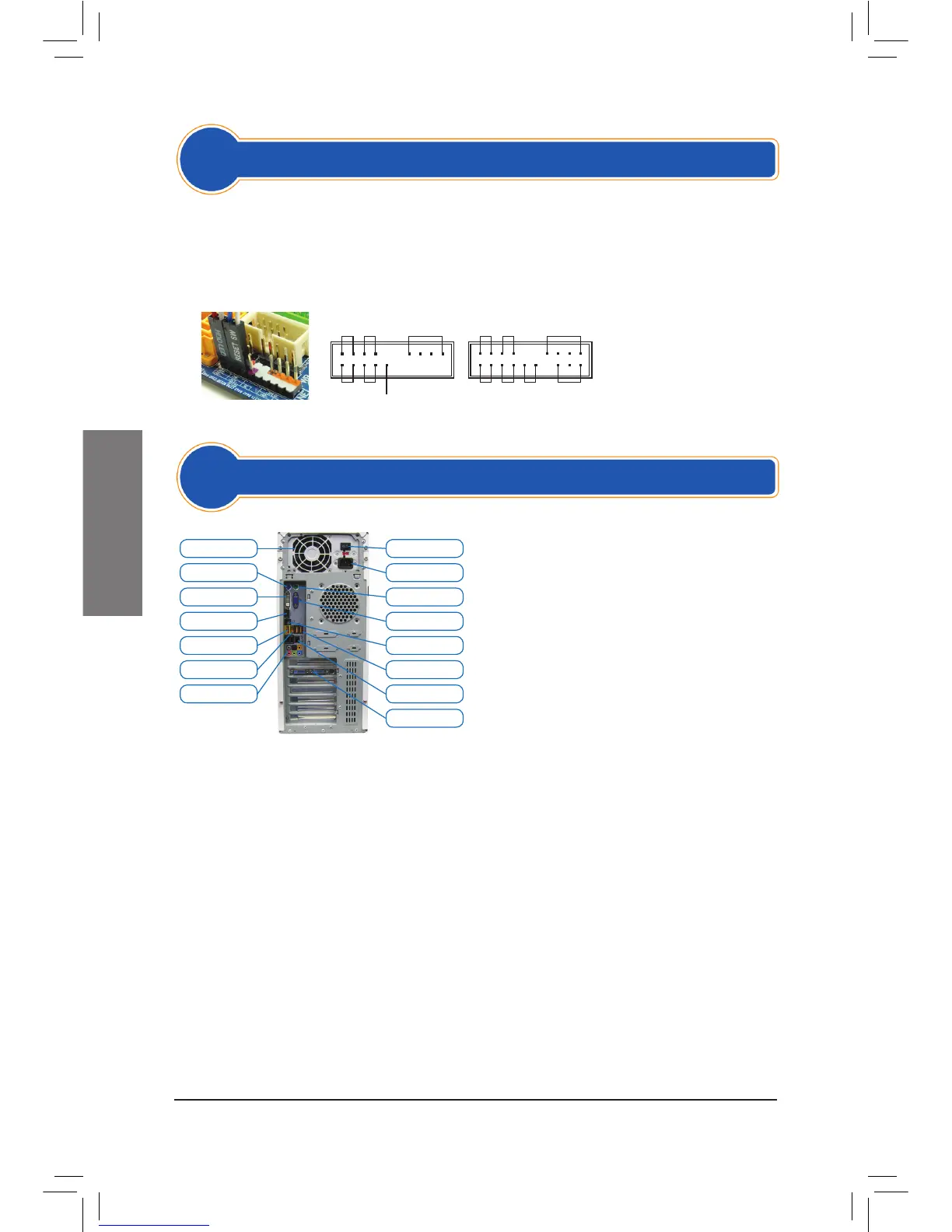

步骤
7
连接排线、内部插座及电源线
7-1 将各设备的连接线接至主板上的插座，例如IDE排线、SATA排线、前端音频插座、USB
插座及IEEE 1394插座…等。
7-2 将机箱前端控制面板的信号线(不同机箱有不同的设计，主要包括电源指示灯、硬盘
动作指示灯、喇叭、系统重置开关、电源开关等)连接至主板上的前端控制面板接脚
(F_PANEL)。
前端控制面板接脚
步骤
8
连接周边设备
完成上述步骤后，请将您的周边设备(如键
盘、鼠标、显示器等)连接至系统，至此硬件
安装便已完成。接下来，您可以接上电源插
座并开机，继续安装软件。
电源供应器 电源开关
键盘插座 电源线插座
DVI-D插座 鼠标插座
HDMI插座 D-Sub插座
eSATA插座 S/PDIF插座
IEEE 1394插座 USB插座
音频插座 网络插座
外接显卡
机箱背部面板介绍
MSG：信息/电源/待命指示灯
PWR：电源指示灯
PW：电源开关
SPEAK：喇叭接脚
HD：硬盘动作指示灯
RES：系统重置开关
CI：电脑机箱被开启检测接脚
(注) 接脚定义依主板而有不同，实际定义请参考主板使用手册。
接脚定义A： 接脚定义B：
1
2
19
20
+MSG-
+HD-
+PW-
-CI+-RES+ +PWR-
+SPEAK-
+MSG-
+HD- -RES+
NC
+PW- +SPEAK-

Gigabyte GA-H61M-S1 Specifications

General

Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	800, 1066, 1333, 2200 MHz
Supported memory module capacities	2GB, 4GB, 8GB
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
Number of SATA II connectors	4
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Component for	-
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Compatible operating systems	Microsoft Windows 7/Vista/XP
Supported storage drive interfaces	SATA II
On-board graphics card	No
Parallel processing technology support	Not supported
PCI Express slots version	3.0
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a

Weight and Dimensions

Depth	174 mm
Width	226 mm
