- 4 -
繁
體
中
文

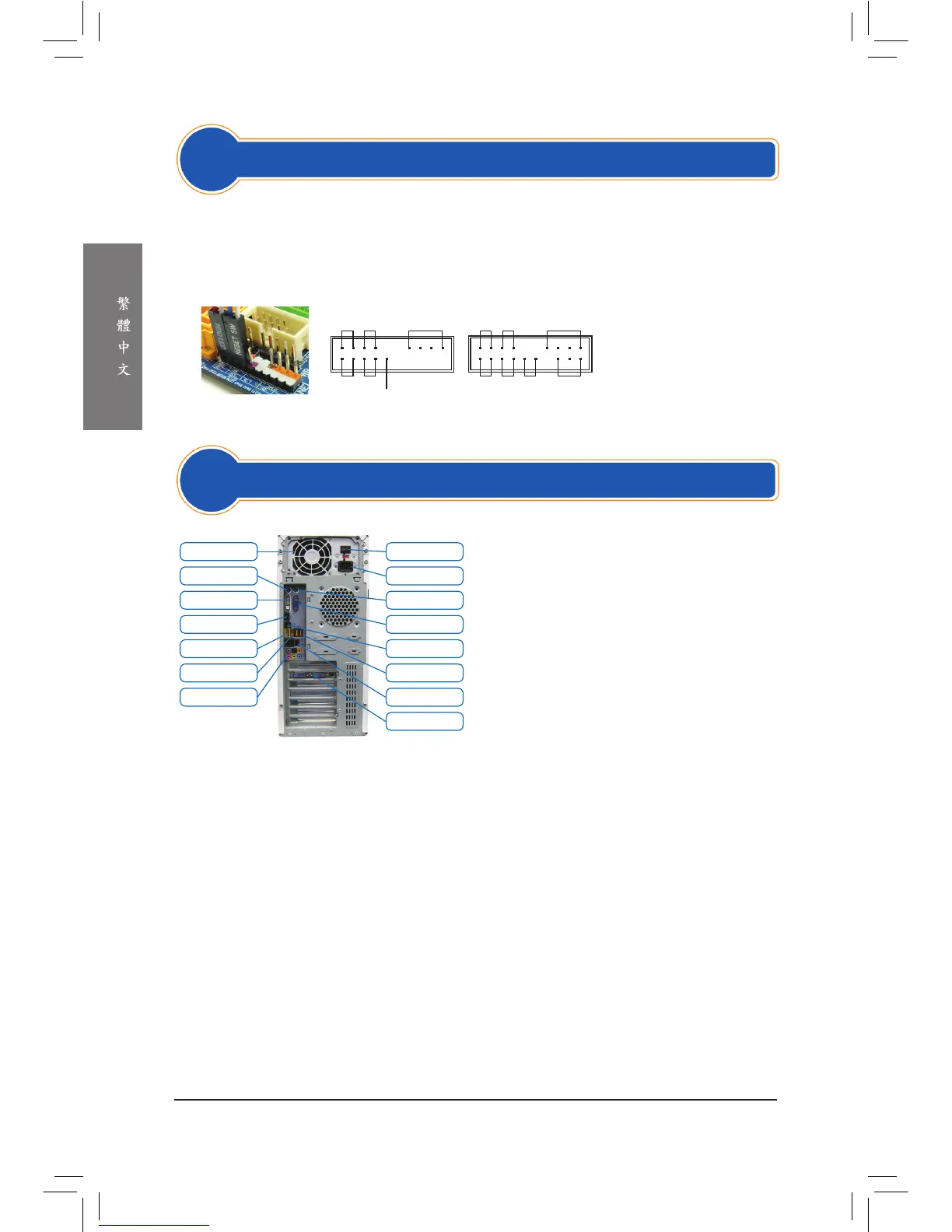

步驟
7
連接排線、內部插座及電源線
7-1 將各裝置的連接線接至主機板上的插座，例如IDE排線、SATA排線、前端音源插座、USB插座
及IEEE 1394插座…等。
7-2 將機殼前端控制面板的訊號線(不同機殼有不同的設計，主要包括電源指示燈、硬碟動作指
示燈、喇叭、系統重置開關、電源開關等)連接至主機板上的前端控制面板接腳 (F_PANEL)。
前端控制面板接腳
步驟
8
連接週邊設備
完成上述步驟後，請將您的週邊設備(如鍵
盤、滑鼠、螢幕等)連接至系統，至此硬體安
裝便已完成。接下來，您可以接上電源插座
並開機，繼續安裝軟體。
電源供應器 電源開關
鍵盤插座 電源線插座
DVI-D插座 滑鼠插座
HDMI插座 D-Sub插座
eSATA插座 S/PDIF插座
IEEE 1394插座 USB插座
音源插座 網路插座
外接顯示卡
機殼背部面板介紹
MSG：訊息/電源/待命指示燈
PWR：電源指示燈
PW：電源開關
SPEAK：喇叭接腳
HD：硬碟動作指示燈
RES：系統重置開關
CI：電腦機殼被開啟偵測接腳
(註) 接腳定義依主機板而有不同，實際定義請參考主機板使用手冊。
接腳定義A： 接腳定義B：
1
2
19
20
+MSG-
+HD-
+PW-
-CI+-RES+ +PWR-
+SPEAK-
+MSG-
+HD- -RES+
NC
+PW- +SPEAK-

Gigabyte GA-H61M-S1 Specifications

General

Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	800, 1066, 1333, 2200 MHz
Supported memory module capacities	2GB, 4GB, 8GB
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
Number of SATA II connectors	4
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Component for	-
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Compatible operating systems	Microsoft Windows 7/Vista/XP
Supported storage drive interfaces	SATA II
On-board graphics card	No
Parallel processing technology support	Not supported
PCI Express slots version	3.0
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a

Weight and Dimensions

Depth	174 mm
Width	226 mm
