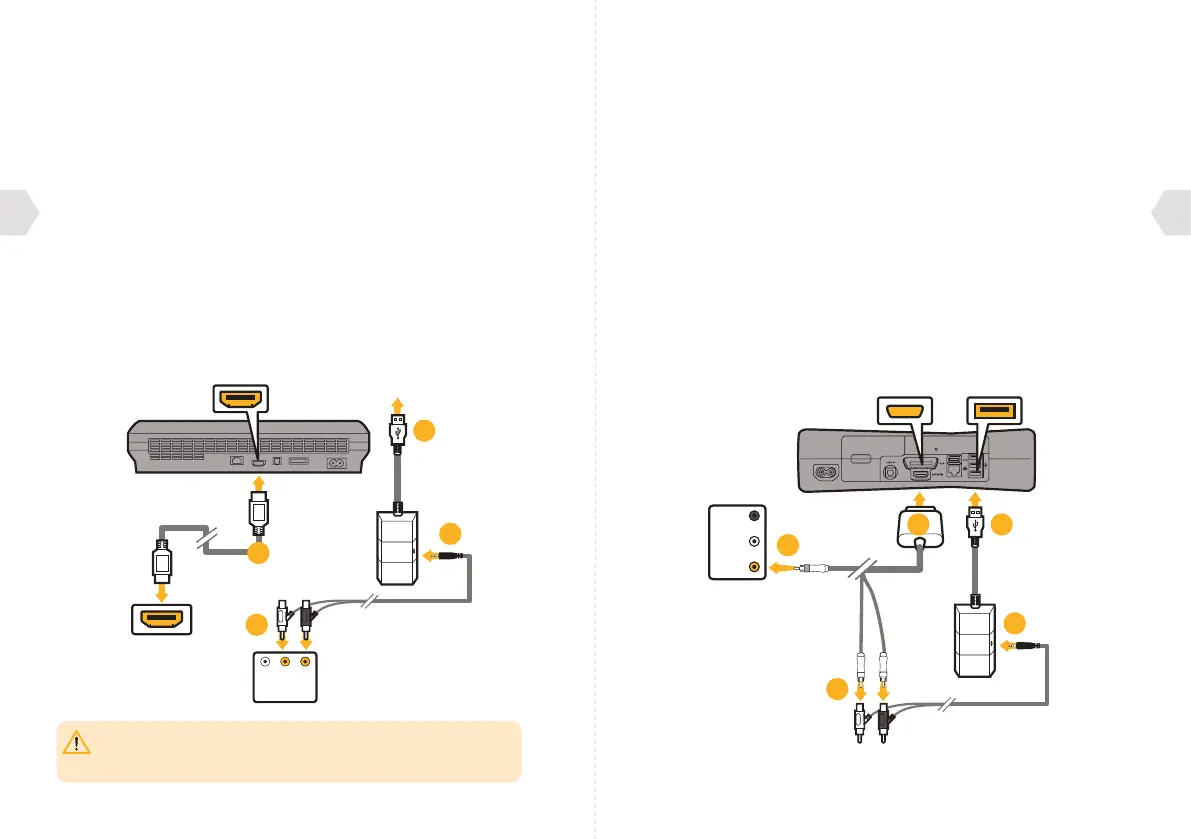

IMPOSTAZIONE PS3 : CON HDMI (OPZIONE B)
1] Collegare il cavo HDMI tra la console PS3 e la TV/Monitor.
2] Collegare i connettori ROSSO/BIANCO sull’RCA al cavo audio
delle prese ROSSA/BIANCA Audio della TV/Monitor.
3] Collegare il trasmettitore wireless ad una porta USB
disponibile sul lato frontale della console PS3.
4] Collegare il cavo audio al trasmettitore wireless.
5] Accendere la console PS3.
6] Accendere le cue premendo il pulsante Power. L’allineamento
con il trasmettitore wireless avviene automaticamente.
Tuttavia, se ciò non dovesse avvenire, vedere la sezione
relativa all’allineamento nel capitolo ‘Introduzione’.
7] Assicurarsi che il silenziamento microfono sia spento.
8] Andare a Impostazioni > Impostazioni accessori > Impostazioni
Dispositivi Audio e selezionare le cue EX-05s sia in
ingresso che uscita. Ora vi sentirete parlare al microfono
tramite le cue. Impostare il volume desiderato.
9] Andare a Impostazioni > Impostazioni audio > Impostazioni uscita
audio, selezionare Connettore ingresso audio / Scart / AV Multi.
IMPOSTAZIONE XBOX : CON CAVI A/V (SENZA HDMI)
1] Collegare il cavo AV RCA al retro dell’Xbox.
2] Collegare i connettori ROSSO/BIANCO dal cavo AV RCA alla presa
ROSSA/BIANCA corrispondente sull’RCA al cavo audio.
3] Collegare il connettore VIDEO giallo alla presa Video IN della TV/Monitor.
4] Collegare il trasmettitore wireless ad una porta USB
disponibile sul lato frontale della console Xbox.
5] Collegare il cavo audio al trasmettitore wireless.
6] Accendere la console Xbox e verificare che il controller sia
connesso in wireless ad essa (non lasciare il controller in
carica o trasferirà il rumore elettrico alle cue).
7] Accendere le cue premendo il pulsante Power. L’allineamento
con il trasmettitore wireless avviene automaticamente.
Tuttavia, se ciò non dovesse avvenire, vedere la sezione
relativa all’allineamento nel capitolo ‘Introduzione’.
8] Assicurarsi che il silenziamento microfono sia spento.
9] Andare alla configurazione della chat.
