Gioteck EX-05S - Page 27

IT
IT
TV/MONITOR
HDMI-EINGANG
AV-CINCHKABEL
(NICHT MITGELIEFERT)
AV MULTI OUT USB PORTHDMI OUTPUT
HDMI-KABEL
(NICHT MITGELIEFERT)
05
04
03
02
01
ROSSO BIANCO
TV / MONITOR
AUDIO OUT
USB PORTUSCITA HDMI
CAVO HDMI
(NON IN DOTAZIONE)
INGRESSO HDMI
TV/MONITOR
04
01
03
02
IMPORTANTE: il cavo AV fornito con l’Xbox 360 non può essere usato insieme a un cavo
HDMI, poiché, per la particolare forma, il connettore AV copre l’attacco HDMI. Per
questo metodo di configurazione è necessario acquistarne uno.
NOTA: La TV/Monitor deve disporre di prese Audio Out (ROSSO/BIANCO). La maggior
parte, ma non tutte le TV/Monitor dispongono di prese ROSSA/BIANCA Audio IN e
GIALLA Video IN, ma non tutte le TV e un numero ancora più ridotto di monitor hanno
prese ROSSA/BIANCA Audio OUT.
5251

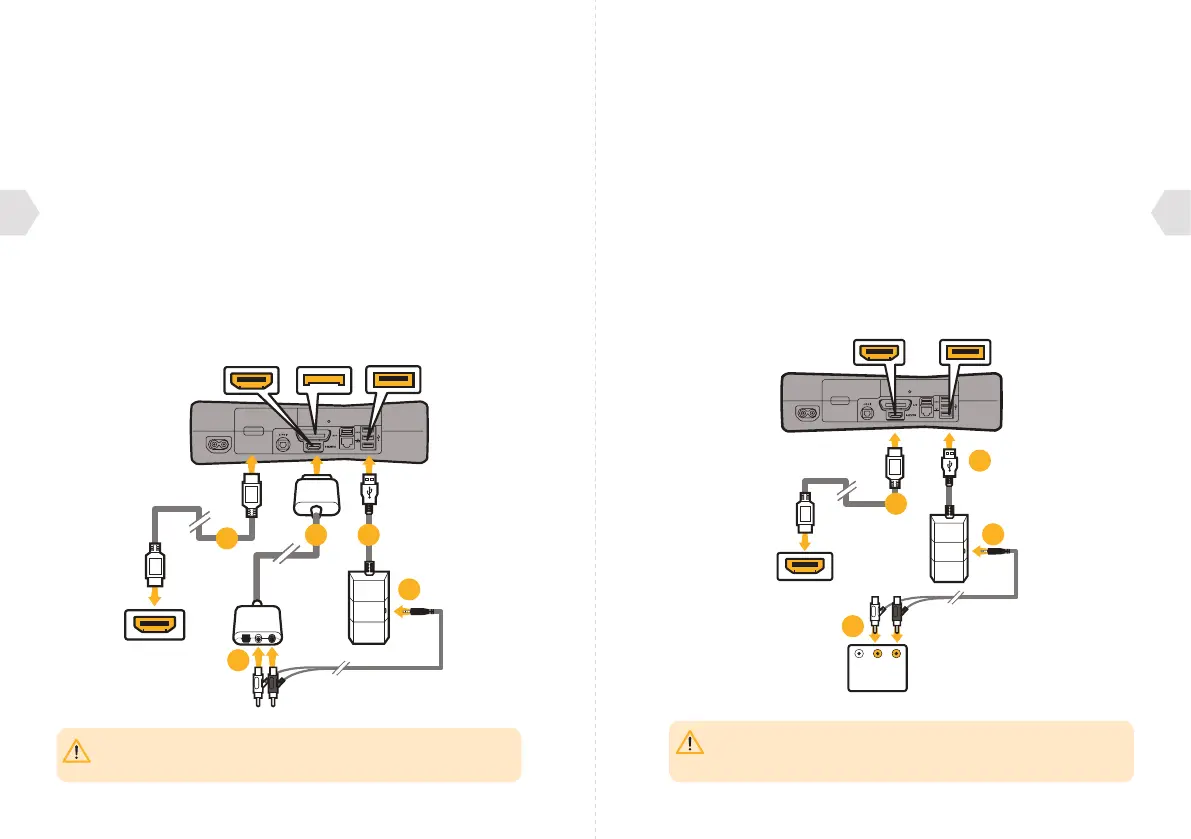

IMPOSTAZIONE XBOX : CON HDMI (OPZIONE A)
1] Collegare il cavo HDMI (non in dotazione) all’Xbox e alla TV/Monitor.
2] Collegare il cavo adattatore AV RCA (non in dotazione) all’XBox.
3] Collegare i connettori ROSSO/BIANCO dall’RCA al cavo audio agli ingressi
corrispondenti del cavo adattatore AV RCA (non in dotazione).
4] Collegare il trasmettitore wireless ad una porta USB
disponibile sul lato frontale della console Xbox.
5] Collegare il cavo audio al trasmettitore wireless.
6] Accendere la console Xbox e verificare che il controller sia
connesso in wireless ad essa (non lasciare il controller in
carica o trasferirà il rumore elettrico alle cue).
7] Accendere le cue premendo il pulsante Power. L’allineamento
con il trasmettitore wireless avviene automaticamente.
Tuttavia, se ciò non dovesse avvenire, vedere la sezione
relativa all’allineamento nel capitolo ‘Introduzione’.
8] Assicurarsi che il silenziamento microfono sia spento.
9] Andare alla configurazione della chat.
IMPOSTAZIONE XBOX : CON HDMI (OPZIONE B)
1] Collegare il cavo HDMI (non in dotazione) all’Xbox e alla TV/Monitor.
2] Collegare i connettori ROSSO/BIANCO sull’RCA al cavo audio
delle prese ROSSA/BIANCA Audio della TV/Monitor.
3] Collegare il trasmettitore wireless ad una porta USB
disponibile sul lato frontale della console Xbox.
4] Collegare il cavo audio al trasmettitore wireless.
5] Accendere la console Xbox e verificare che il controller sia
connesso in wireless ad essa (non lasciare il controller in
carica o trasferirà il rumore elettrico alle cue).
6] Accendere le cue premendo il pulsante Power. L’allineamento
con il trasmettitore wireless avviene automaticamente.
Tuttavia, se ciò non dovesse avvenire, vedere la sezione
relativa all’allineamento nel capitolo ‘Introduzione’.
7] Assicurarsi che il silenziamento microfono sia spento.
8] Andare alla configurazione della chat.
