ES
Entrada
de vídeo
Salida de
audio
Entrada de los
auriculares
SILLA 1 SILLA 2
Entrada HDMI de
la videoconsola
Entrada HDMI
del TV
Conexión a la
consola
(NO INCLUIDO)
Salida
Salida
Entrada
Salida
(NO INCLUIDO)
Conexión a la
consola
(NO INCLUIDO)
Conexión a la
consola
(NO INCLUIDO)
ALTERNATIVA
Salida
Entrada
Vibration
Vibration
Vibration
Vibration
Vibration
Entrada
de vídeo
Salida de
audio
Entrada de los
auriculares
SILLA 1 SILLA 2
Entrada HDMI de
la videoconsola
Entrada HDMI
del TV
Conexión a la
consola
(NO INCLUIDO)
Salida
Salida
Entrada
Salida
(NO INCLUIDO)
Conexión a la
consola
(NO INCLUIDO)
Conexión a la
consola
(NO INCLUIDO)
ALTERNATIVA
Salida
Entrada
Vibration
Vibration
Vibration
Vibration
Vibration
42

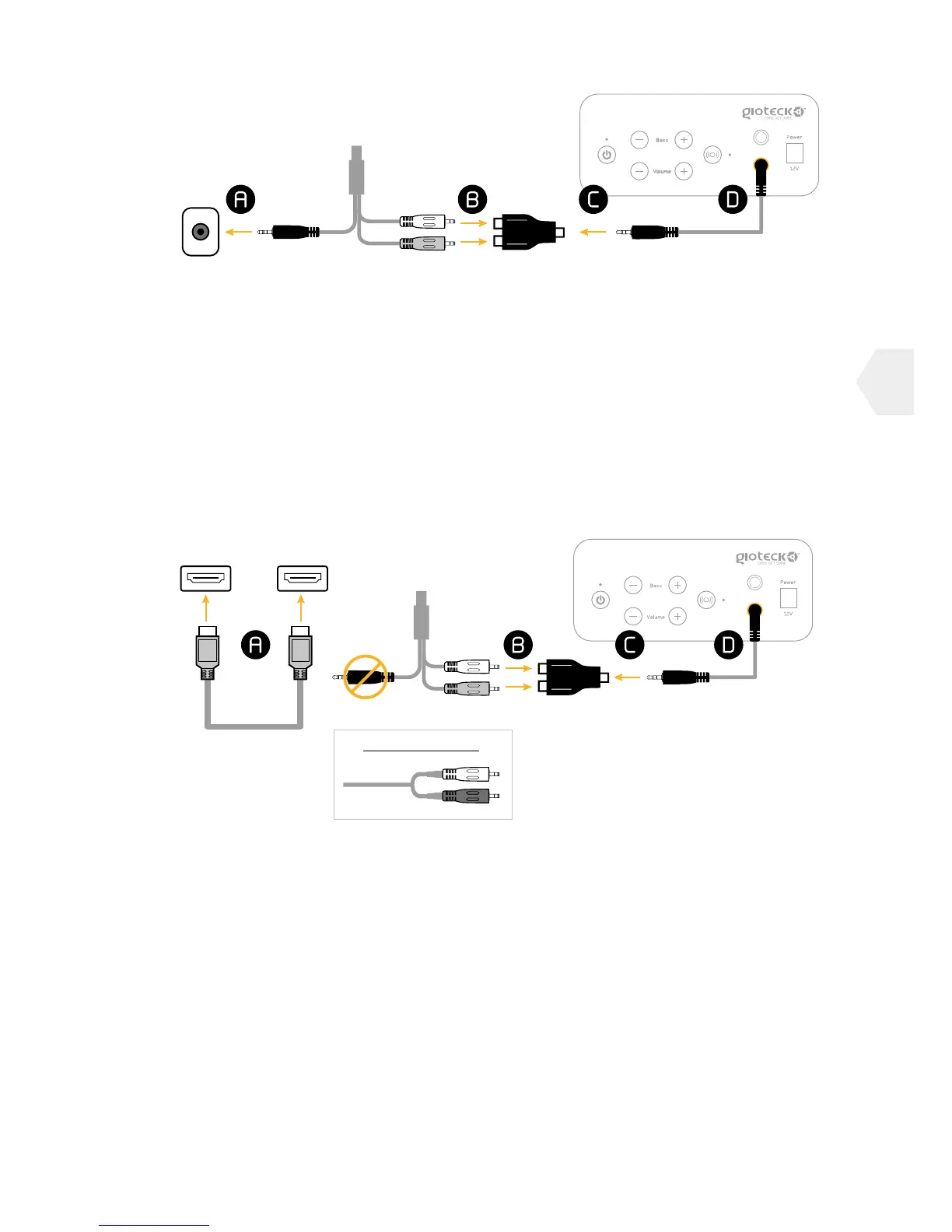

CONEXIÓN A VIDEOCONSOLA
1] Conecte el cable RCA al origen de entrada de vídeo que elija (A).
2] Conecte los extremos rojo y blanco del cable RCA (no incluido,
pero incluido normalmente con su videoconsola) a los puertos
correspondientes del adaptador RCA (B).
3] Conecte un extremo del cable de audio mini al adaptador RCA (C)
y el otro extremo al conector de SALIDA del panel de control (D).
CONEXIÓN A TRAVÉS DE HDMI
1] Conecte el cable HDMI entre el TV y la videoconsola (A).
2] Conecte los extremos rojo y blanco del cable RCA (no incluido,
pero incluido normalmente con su videoconsola) a los puertos
correspondientes del adaptador RCA (B).
3] Conecte un extremo del cable de audio mini al adaptador RCA (C)
y el otro extremo al conector de SALIDA del panel de control (D).
Si tiene un cable HDMI conectado:
PS3 : Hay que cambiar los ajustes de la PS3 de la siguiente forma:
Ajustes > Ajustes de sonido > Ajustes de salida de audio y, a continuación,
seleccione Conector de entrada de audio/ Scart / AV Multi.
Xbox 360 : Se necesita un adaptador de AV RCA (para permitir el uso
simultáneo de los dos puertos, HDMI y AV RCA).
