INBETRIEBNAHME EC 65
12/09 12
8. Betriebsbereitschaft herstellen
Netzstecker (1) anschließen.
Netzschalter (2) einschalten (I drücken).
leuchtet (3).
Fußschalter (4) drücken.
Crimpgesenk (5) öffnet automatisch, Fußschalter
(6) kann losgelassen werden.
leuchtet (7).
drücken (8).
Betriebsbereitschaft ist hergestellt.
!
Betriebsart 2 ist eingestellt.
Vor jeweiliger Anwendung Betriebsart
prüfen.
9. Optimalen Kraftbereich einstellen
Kraftbereich-Einstellschieber in Stellung 1 schieben.
Betriebsart 1 einstellen.
Crimpvorgang ohne eingelegten Crimpkontakt durch Drücken des Fußschalters durchführen.
Falls hierbei leuchtet, Justierung der Gesenke prüfen (siehe Schritte 6 und 7).
Crimpvorgang mit eingelegtem Leiter und Crimpkontakt durchführen.
!
Auf richtigen Querschnitt achten.
Falls leuchtet, Schieber eine Raststellung hochschieben und drücken.
Vorgang wiederholen, bis nicht mehr leuchtet.
Um evtl. Materialtoleranzen auszugleichen, Einstellschieber noch eine Rastung nach oben
schieben.

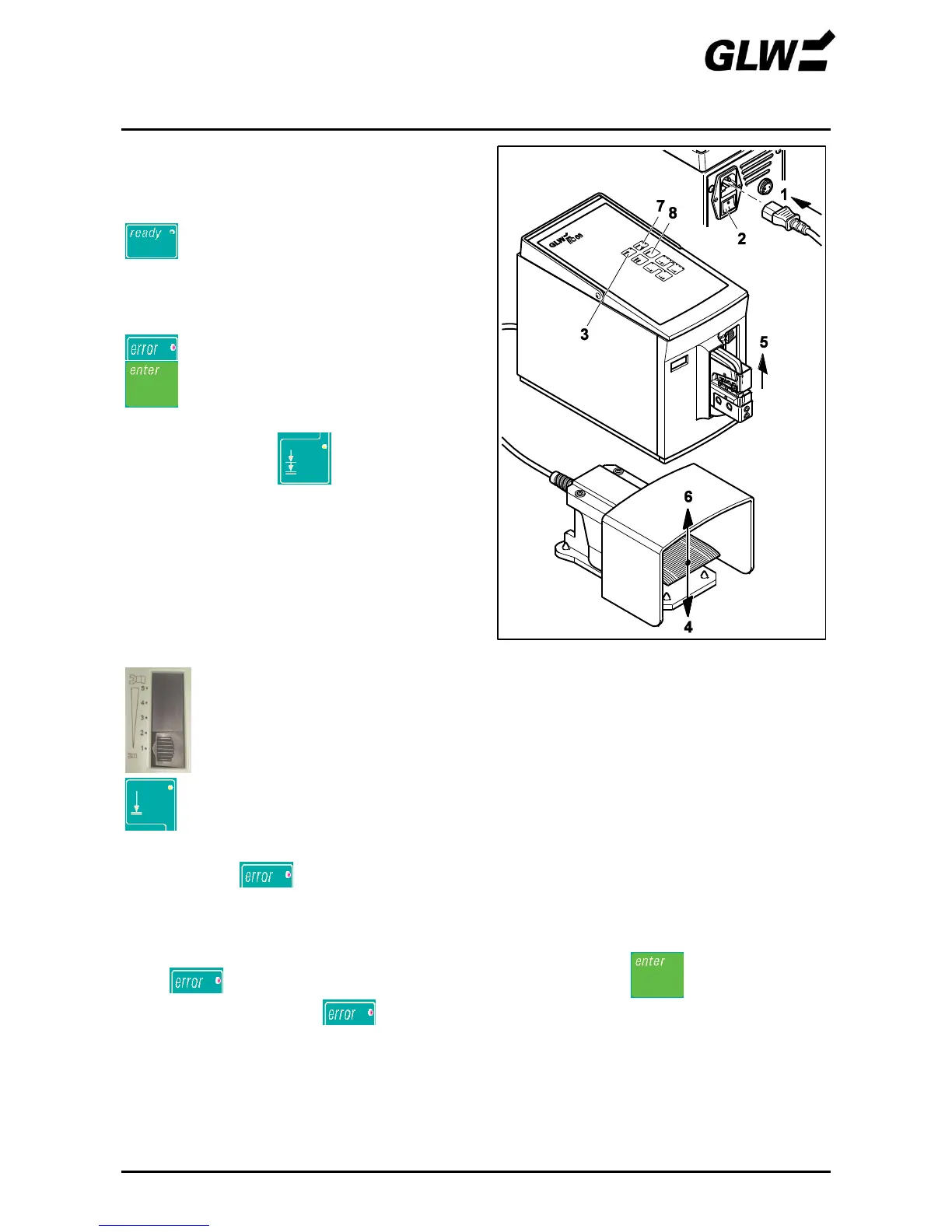

Bild 9 Betriebsbereitschaft herstellen
