COMMENT ÇA FONCTIONNE ?
Les outils dont vous aurez besoin : Tournevis
1 Éteignez tous les ports de sortie et débranchez le Yeti Lithium de toute
source d'alimentation.

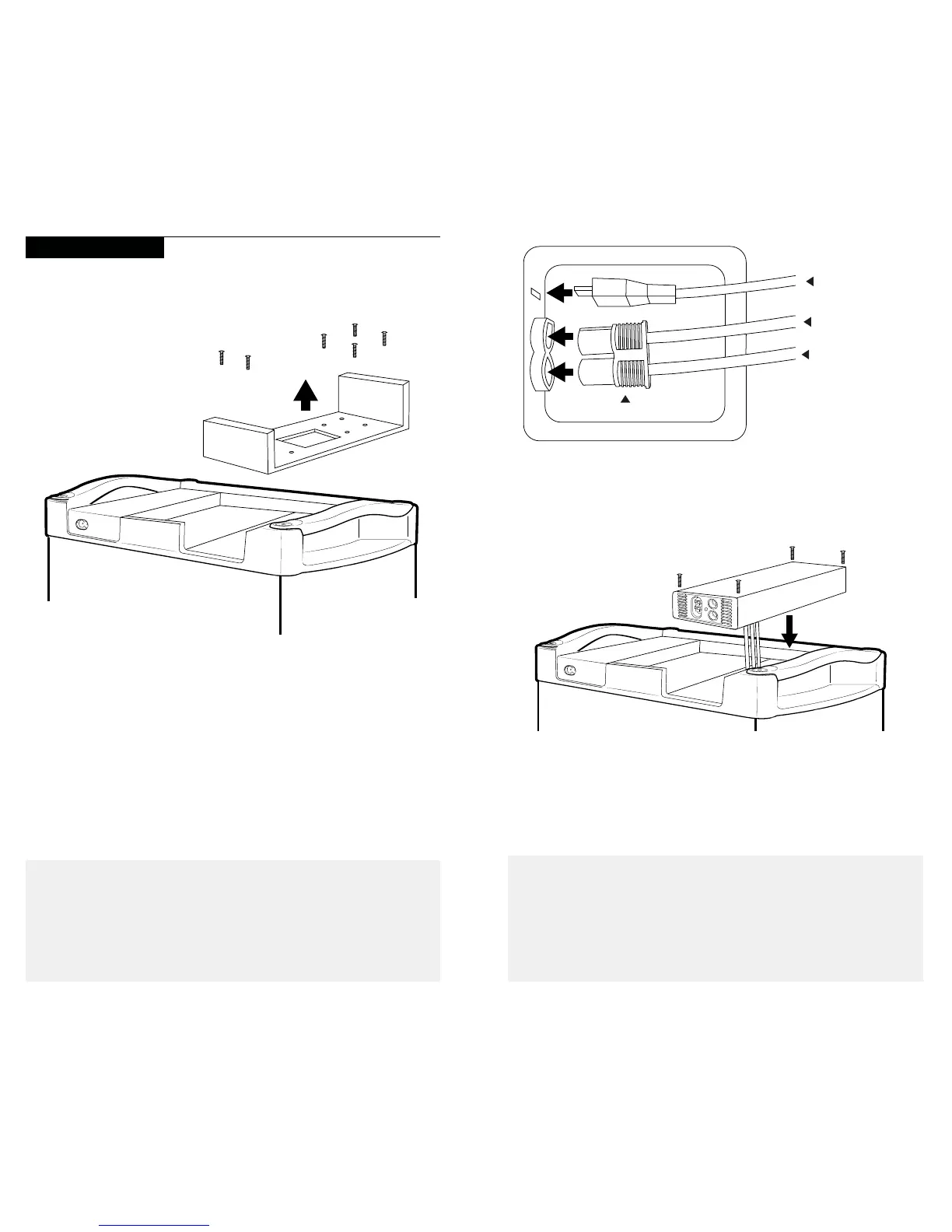

2. Relevez le couvercle du Yeti Lithium et extrayez le support du module
d'expansion du Yeti endévissant les six vis et en le faisant glisser vers le haut.
a. Utilisez vos deux mains pour extraire le support de son emplacement.
3. Prenez note des bornes positive et négative sur le port du Yeti, ainsi que sur le
connecteur bleu. Insérez le connecteur bleu du module dans le port du module
du Yeti Lithium, en faisant correspondre les bornes positive avec positive et
négative avec négative.
4. Insérez le connecteur de transfert de données du module dans le port de
transfert de données du Yeti Lithium.
5. Placez avec précaution le module d'optimisation de charge solaire, en repliant les
câbles dansl'ouverture.
6. En utilisant les 4 vis fournies, sécuriser le module en place.
7. En utilisant le port Anderson au pôle électrique ou les ports de 8 mm, branchez la
source d'alimentation dans le module.
8. Vous saurez que le MPPT fonctionne lorsque l'indicateur lumineux deviendra bleu.
AVERTiSSMENT : Ne jamais connecter une source d'alimentation au module
avant de l'avoir installé dans le Yeti Lithium. Connectez toujours le module
au Yeti Lithium avant debrancher une source d'alimentation.
AVERTiSSMENT : Ne dépassez pas 22V à l'entrée du module lors d'une
utilisation standard. Cela pourrait causer des dommages sérieux au Yeti
Lithium et d'éventuelles blessures corporelles. Prenez note des tensions
électriques lors de l'utilisation de panneaux solaires tiers avec le module.
N'enchaînez pas plusieurs panneaux solaires en série (positive à négative,
positive à négative, etc.), car cela peut entraîner des niveaux de tension
dangereusement élevés.
Câble noir (-)
-
Câble rouge (+)
Connecteur bleu
Connecteur de transfert
de données
+
