Gold unitflame GBC873W - Page 30

Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
Elementos de ferretería
A
Tornillo
Phillips de cabeza abombada, niquelado, M4x8
20 pzs
B
Tornillo
Phillips de cabeza abombada, niquelado, M6x15
29 pzs
C
Tornillo
Niquelado, de cabeza hexagonal, M6x15
21 pzs
D
Tornillo
Phillips de cabeza abombada, niquelado, M6x46
11 pzs
E
Tuerca
Galvanizada, M6
7 pzs
F
Arandela
Niquelada, ø6.5
8 pzs
G
Pila AAA
2 pzs
Herramientas necesarias para el armado (incluidas)
Destornillador en cruz (Phillips) no.1
Destornillador en cruz (Phillips) no.2
Llave inglesa M10-M6
1
2
6
12
10
13
9
20
19
11
15
23
24
Lista de piezas
1
Rejilla de calentamiento
55-07-551
2
Parrilla de cocción (3)
55-07-501
3
Placas de calor (3)
55-08-076
4
Bandeja para la ceniza
55-07-509
5
Termómetro
55-07-547
6
Canasta superior (2)
55-08-067
7
Gancho para utensilios
de cocción (8)
55-07-549
8
Barra de toalla (2)
55-07-548
9
Panel lateral de la repisa
izquierda
55-08-081
10
Repisa izquierda
55-08-079
11
Cuerpo de la parrilla
55-08-074
12
Rejilla del quemador
lateral
55-07-543
13
Panel frontal de la repisa
izquierda
55-08-080
14
Temporizador digital
55-08-073
15
Quemador trasero
infrarrojo
55-07-513
16
Quemador principal (3)
55-08-086
17
Quemador de soasar
55-08-109
18
Quemador lateral
55-08-110
19
Repisa derecha
55-08-094
20
Panel lateral de la repisa
derecha
55-08-096
21
Taza para grasa
55-07-507
22
Soporte de la taza para
grasa
55-07-508
23
Regulador
55-08-091
24
Panel frontal de la repisa
derecha
55-08-095
25
Soporte de la perilla de
control (6)
55-08-071
26
Perilla de control (6)
55-08-070
27
Soporte A de la canasta (4)
55-08-065
28
Soporte B de la canasta (2)
55-08-066
29
Panel izquierdo del carro
55-08-077
30
Panel trasero del carro
55-08-090
31
Alambre de retención del
tanque
55-07-522
32
Panel delantero del carro
55-08-092
33
Puerta izquierda
55-08-078
34
Manija de puerta (2)
55-08-011
35
Puerta derecha
55-08-093
36
Vara de encendido
55-07-520
37
Soporte frontal del carro
55-07-505
38
Panel de base del carro
55-08-064
39
Falda izquierda
55-08-082
40
Rueda con cierre (2)
55-07-528
41
Rueda (2)
55-07-506
42
Falda derecha
55-08-097
43
Falda central
55-08-069
44
Bandeja del tanque de
propano
55-08-085

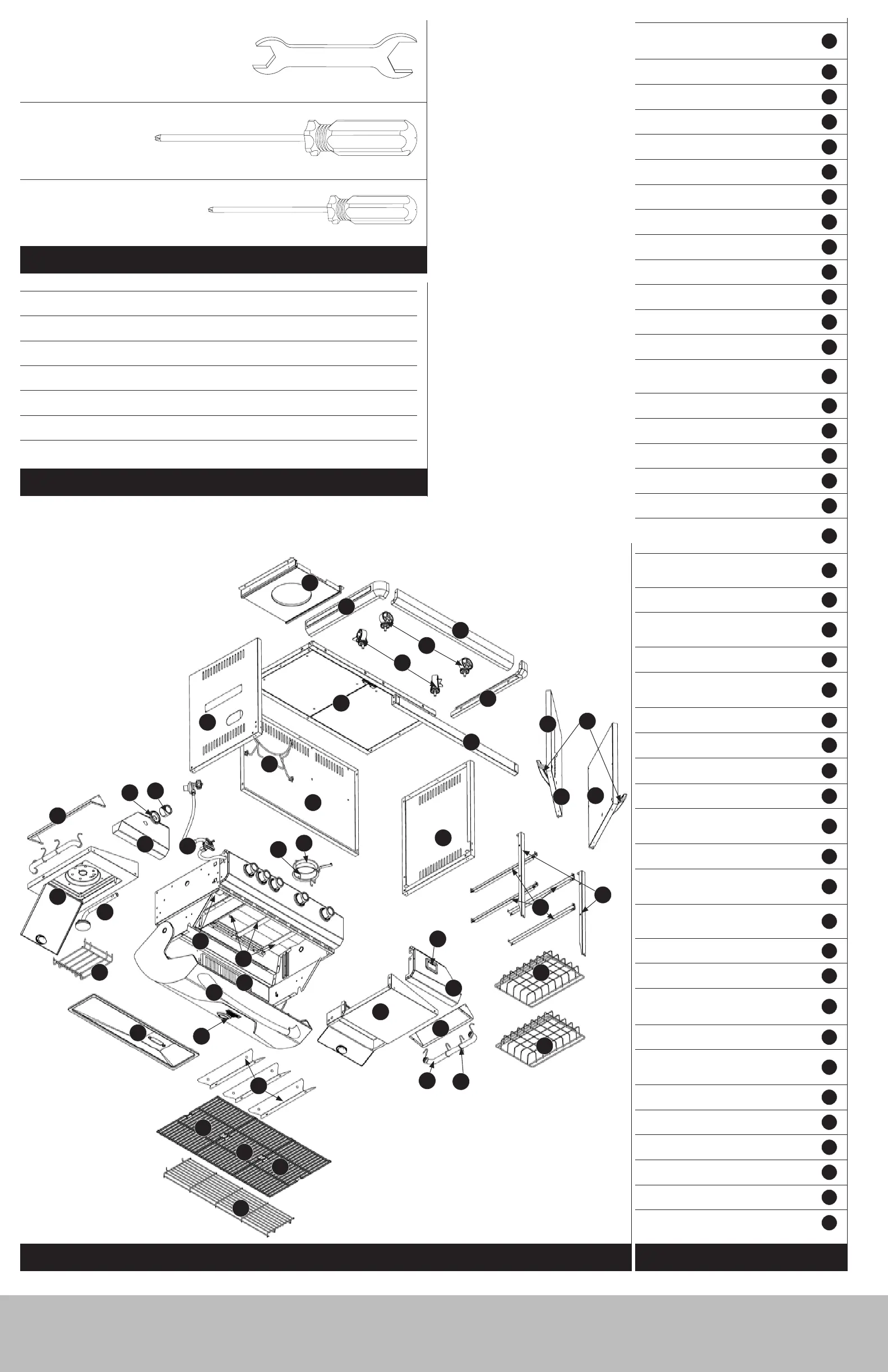

Diagrama de explosión
5
4
18
2
2
29
30
31
32
37
33
35
36
39
42
43
44
3
7
8
25
16
17
28
26
27
21
22
38
34
40
41
14
6
