DESCRIPCIÓN DEL TELÉFONO
21
22

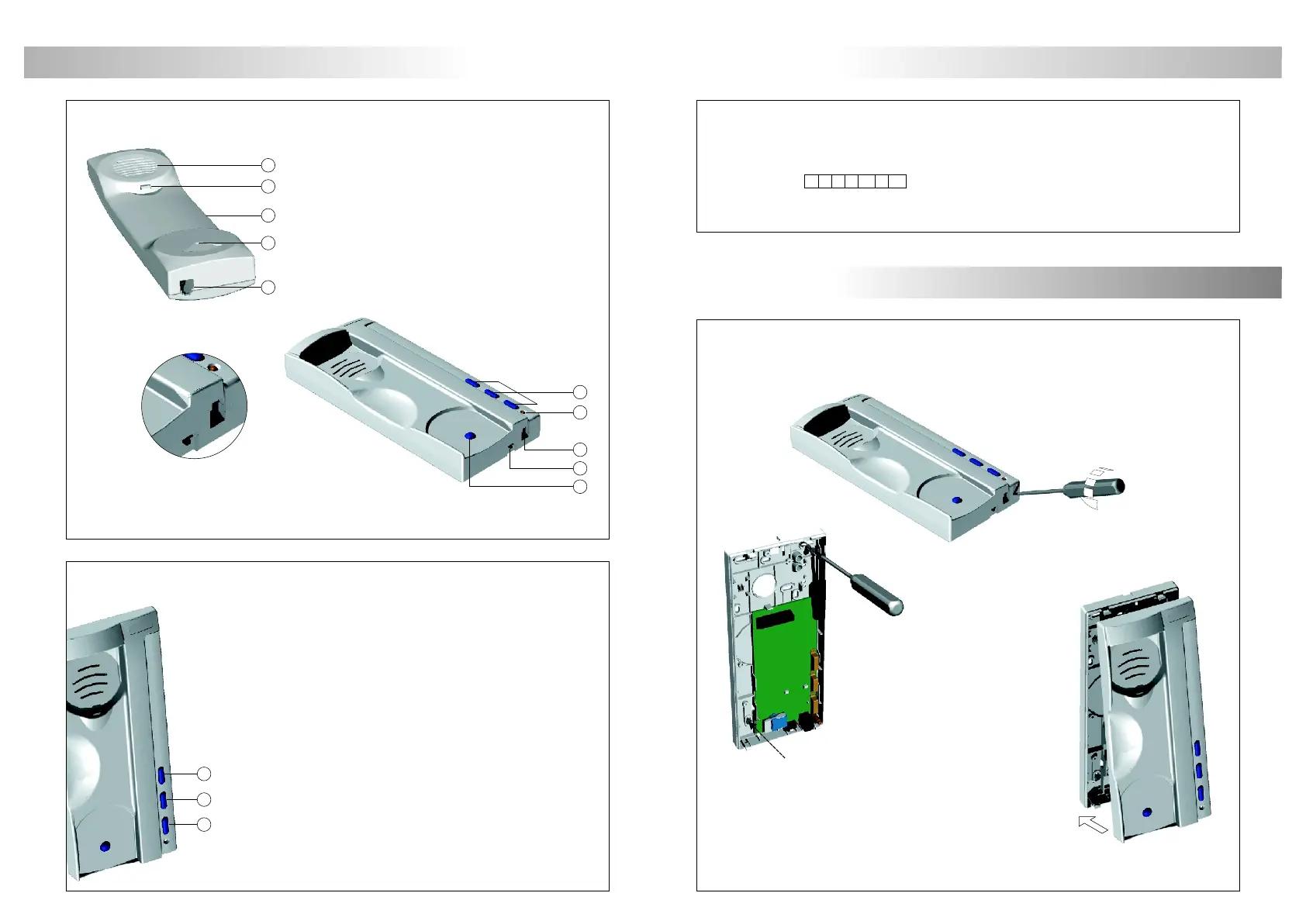

DESCRIPCIÓN DEL TELÉFONO
escripción del teléfono T-940 Plus.
D
a.
b.
c.
d.
e.
f.
g.
h.
i.
Brazo auricular.
Rejilla difusión sonido.
Orificio micrófono.
Hueco de sujeción.
Conectores para cordón telefónico.
Pulsadores de función.
Indicador luminoso de encendido.
Regulador de volumen de llamada.
Pulsador de colgado.
a
d
c
e
i
h
e
b
f
g
El teléfono dispone de un conmutador, ubicado en la parte
inferior del teléfono (junto al conector del cordón telefónico),
que permite regular el volumen de la señal de llamada
en los niveles de máximo, medio y mínimo.
ulsadores de función.
P
Pulsador de encendido-apagado del teléfono.
Después de cualquier reinicialización del teléfono y durante
los 45 segundos siguientes, no se podrá realizar ninguna
operación con el mismo, a excepción de la recepción
de llamadas.
Con el auricular descolgado, permite realizar una llamada de
intercomunicación. Esta función se describe en la página 32.
Con el auricular colgado realiza una llamada de pánico a
las centrales de conserjería configuradas para recibir
este tipo de llamada. Con el auricular descolgado,
permite realizar una llamada normal a la central principal.
Durante los procesos de recepción de llamada o
o comunicación, activa el abrepuertas.
a.
b.
c.
a
b
c
escripción de los bornes de conexión.
D
positivo, negativo.
comunicación audio, digital.
intercomunicación.
salida sonería auxiliar.
entrada pulsador timbre de puerta.
+ , :
A , D :
INT :
SA :
HZ- :
–
A D
+
_
SAINT HZ-
INSTALACIÓN DEL TELÉFONO
ijar el teléfono a la pared.
F
Pasar los cables por el orificio dispuesto a tal efecto,
y conectarlos a la regleta según los esquemas de instalación.
Cerrar el teléfono tal y como muestra el dibujo. Una vez cerrado,
conectar el auricular mediante el cordón telefónico y colocarlo
en la posición de colgado.
Para conexionar el teléfono y fijarlo a la pared,
será necesario abrirlo. Para ello, realizar levemente
palanca con un destornillador plano en las ranuras
dispuestas para ello, tal y como muestra el dibujo.
Evitar emplazamientos cercanos a fuentes
de calor, polvorientos o con mucho humo.
El teléfono puede fijarse en caja universal,
o directamente a pared. Para la sujeción
directa a pared, realizar dos taladros de
6mm. de diámetro en las posiciones
especificadas, utilizando tacos de 6mm.
y tornillos Ø3,5 x 25mm.
