INSTRUCCIONES DE ENSAMBLAJE

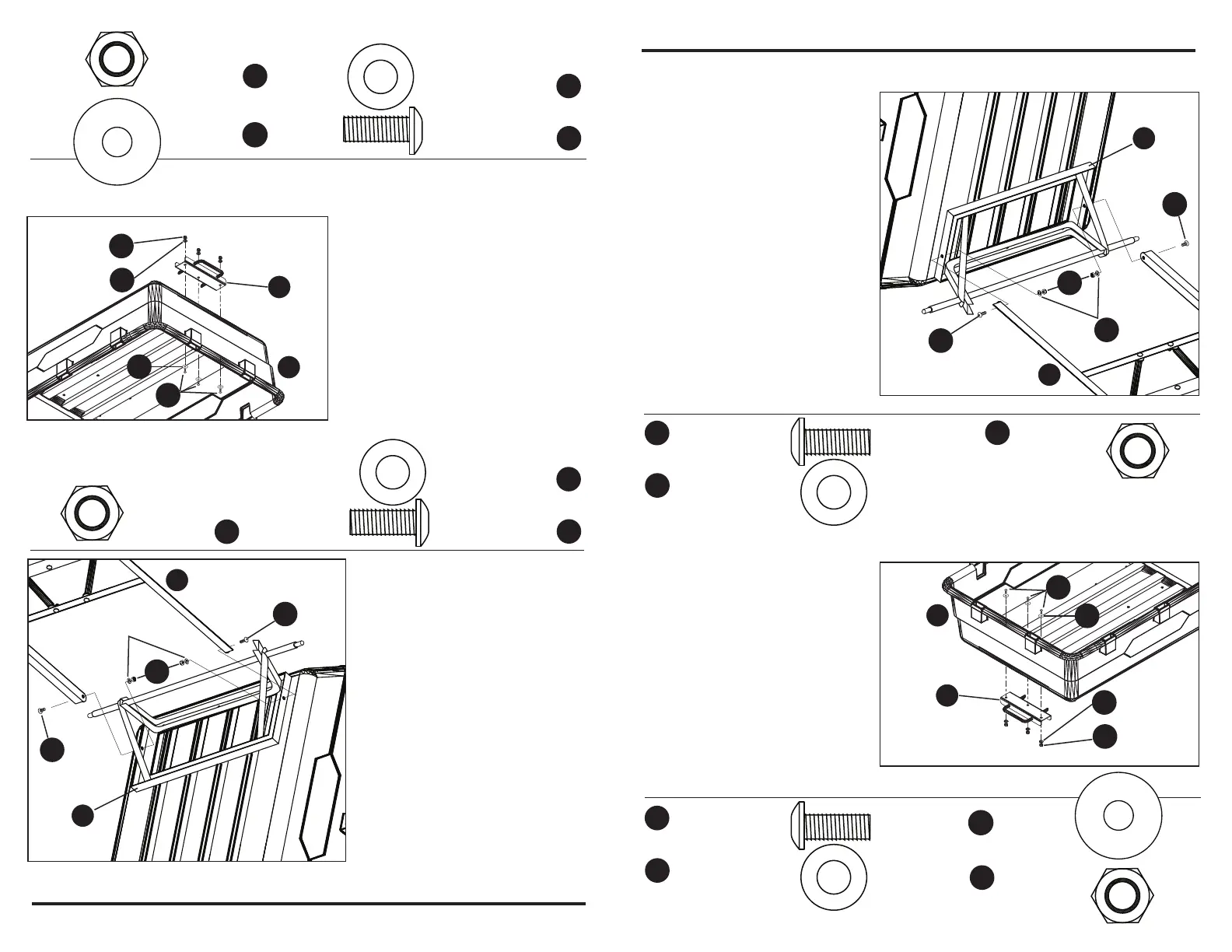

Fig. 8
Aditamentos utilizados
6. Fije la estructura posterior
(D) a la estructura delantera (F)
con dos pernos cabeza de
botón interna M8 x 20 mm (CC),
dos contratuercas M8 (II) y
cuatro arandelas M8 (FF), como
se muestra en la Fig. 8.
7
x 2
x 2
Arandela plana
M8
Contratuerca
M8
x 2
Aditamentos utilizados
x 3
x 3
Arandela plana
M8
Contratuerca
M8
x 3
Fig. 9
7. Fije el ensamble del seguro del
porta-basura (B) a la bandeja (A)
con tres pernos cabeza de botón
interna M8 x 20 mm (CC), tres
contratuercas M8 (JJ), tres
arandelas M8 (GG), y tres
arandelas M8 (FF), como se
muestra en la Fig. 9.
Si el ensamble del seguro del
porta-basura (B) no se engancha
cuando baja la bandeja del carrito
(A), revise dos veces la ubicación
de la estructura posterior (D) en el
paso 4.
M8 x 20mm
Perno cabeza
de botón interna
M8 x 20mm
Perno cabeza
de botón internal
D
F
CC
CC
JJ
JJ
FF
CC
JJ
FF
CC
ASSEMBLY INSTRUCTIONS
Fig. 8
Hardware Used
6. Attach the rear frame (D) to
the front frame (F) using two M8
x 20mm internal button head
bolts (CC), two M8 lock nuts (II),
and two M8 washers (FF), as
shown in Fig. 8.
7
D
F
A
B
x 2
x 2
M8 Flat Washer
JJ
M8 Lock Nut
CC
CC
FF
FF
JJ
x 2
Hardware Used
x 3
x 3
x 3
Fig. 9
7. Attach the dump lock assembly
(B) to the tray (A) using three M8
x 20mm internal button head
bolts (CC), three M8 lock nuts
(JJ), three M8 washers (GG), and
three M8 washers (FF), as shown
in Fig. 9.
If the dump lock assembly (B)
does not engage when you lower
the cart tray (A), please double
check the placement of the rear
frame (D) in Step 4.
FF
CC
GG
JJ
M8 x 20mm
Internal Button
Head Bolt
CC
M8 Flat Washer
JJ
M8 Lock Nut
FF
M8 x 20mm
Internal Button
Head Bolt
CC
x 3
GG
M8 Flat
Washer
x 3
GG
Arandela
plana M8
A
B
FF
CC
GG
JJ
