GPI M30 - Page 25

25
DÉMARRAGE
DE L’APPAREIL
SÉCURITÉ /
CARACTÉRISTIQUES
UTILISATION ENTRETIEN
FR
ASSEMBLAGE /
INSTALLATION
INSTRUCTIONS D’INSTALLATION
(
SUITE
)

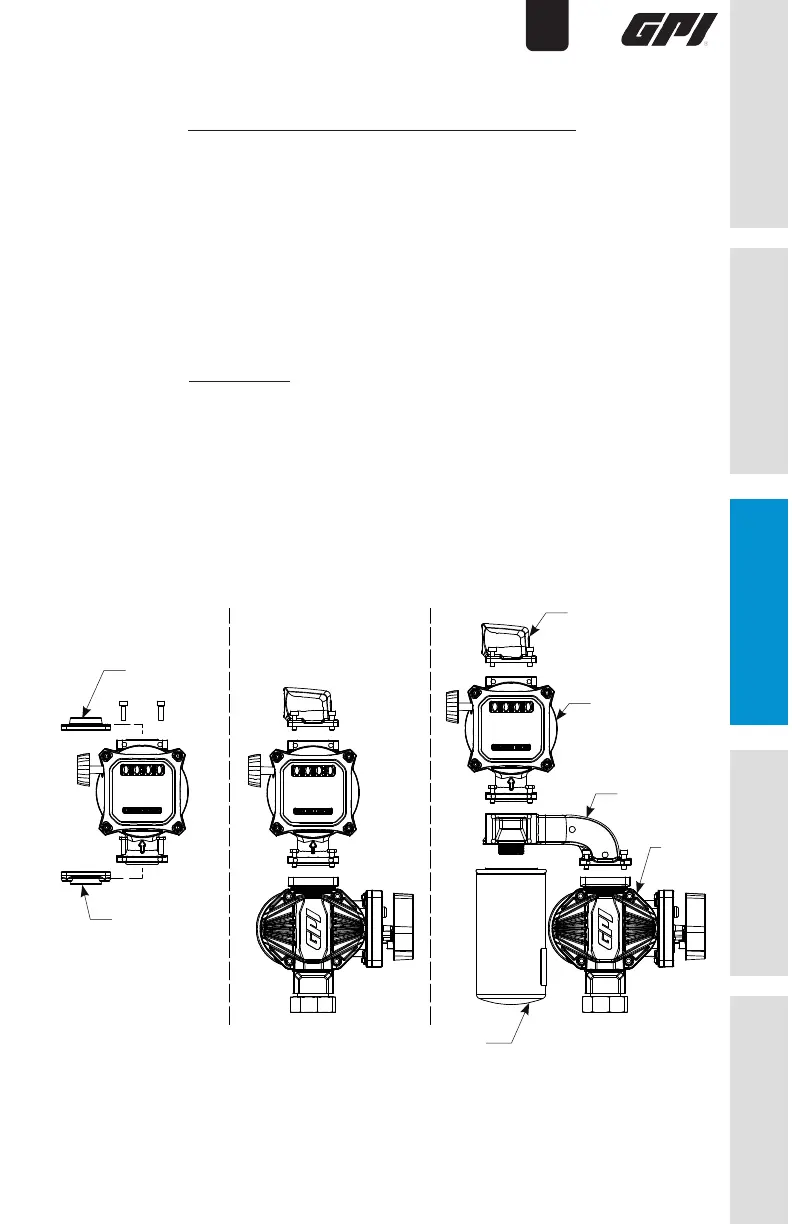

Figure 4a
Figure 4b
Figure 4c
Installation du compteur – raccord modulaire
1. À l’aide d’une clé hexagonale de 5mm et d’une clé à fourche de 10mm,
enlevez le raccord d’admission et de sortie. Ces raccords ne seront
pas utilisés dans le raccord modulaire (voir Figure 4a).
2. À l’aide d’une clé hexagonale de 5mm, enlevez la sortie de la pompe
modulaire et rattachez-là à la bride de sortie du compteur en vous
assurant que le joint torique est entièrement inséré (voir Figure 4b).
3. Avec les boulons hexagonaux enlevés à l’étape 1, attachez la bride
d’admission du compteur à la bride de sortie de la pompe en vous
assurant que le joint torique est entièrement inséré (voir Figure 4b).
REMARQUE : Si vous utilisez également un adaptateur de filtre modulaire
dans ce montage, veuillez, en premier lieu, attacher l’adaptateur de filtre à
la sortie de la pompe puis attacher le compteur et le filtre à l’adaptateur de
filtre (voir Figure 4c).
4. Installez les autres composants du système sur le compteur et
assurez-vous de bien serré.
Raccord de type modulaire
Raccord de
sortie
Raccord
d’admission
Raccord de
sortie
Compteur
Adaptateur
de filtre
Pompe
Filtre
