Grandstream Networks DP752 Quick Installation Guide

~23~ ~24~
6 cm

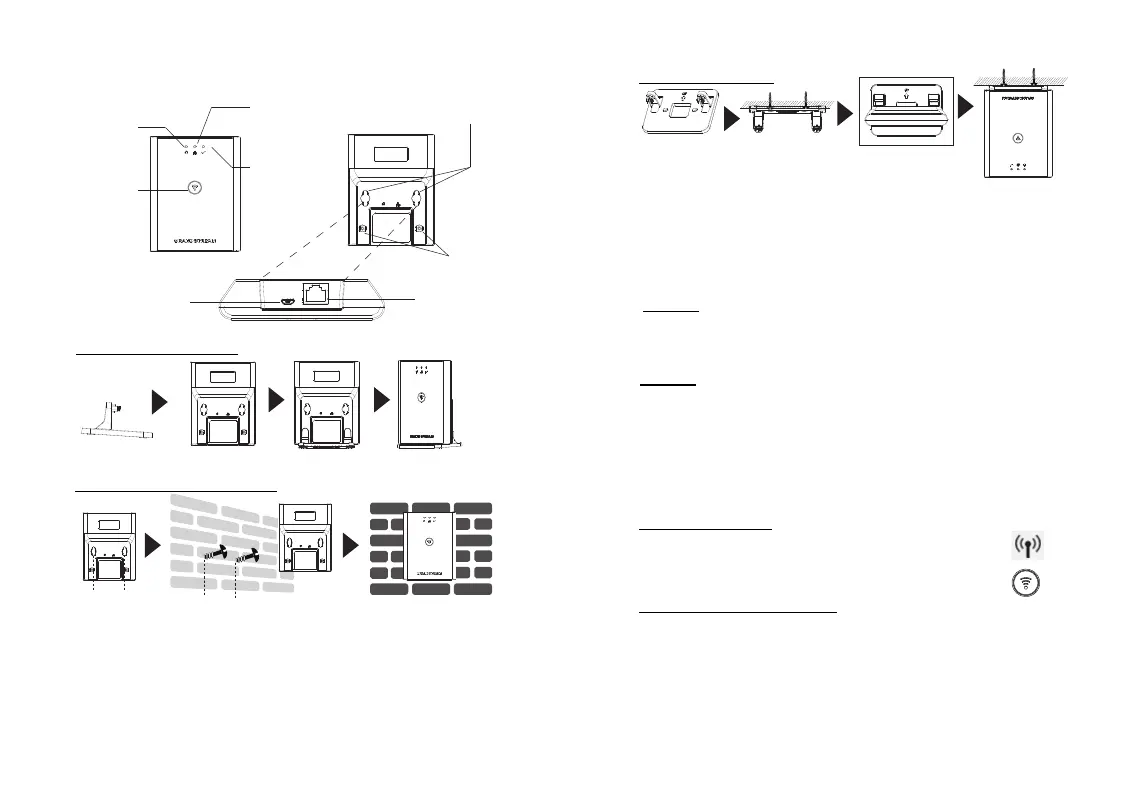

DESCRIZIONE STAZIONE BASE DP752
Pulsante
Sotto-
scrizione/
Pagina
Indicatore LED
alimentazione
Indicatore LED
rete
Indicatore LED
ricevitore/sot-
toscrizione
VISTA FRONTALE
VISTA POSTERIORE
Montaggio a
parete
Scanalature
staffa
VISTA DAL BASSO
Presa di rete
Ingresso
alimentazione
CONFIGURAZIONE STAZIONE BASE DP752
Installazione a scrivania
Supporto montaggio a parete
6 cm
• Collegare la staffa al DP752 usando le scanalature per il supporto
da scrivania.
• Contrassegnare due punti orizzontalmente con 6 cm tra loro
dove porre il supporto a parete DP752.
• Usando un trapano, effettuare un foro per ogni punto con-
trassegnato. Porre un perno di espansione di plastica e la vite
(non fornita) su ogni foro. Lasciare abbastanza spazio sulle viti
per montare DP752.
• Montare il DP752 sulle viti usando le sue “Scanalature del sup-
porto a parete”.
ALIMENTAZIONE/COLLEGAMENTO DP752
Collegare la presa di rete sul retro dell’unità alla presa RJ-45 di uno
switch di rete PoE usando il cavo di rete fornito o un cavo di rete
di terzi.
Con PoE
Con PSU
• Collegare la presa di rete sul retro dell’unità alla presa del
collegamento di rete usando il cavo di rete fornito o un cavo
di rete di terzi.
• Collegare la spina dell’alimentatore a una presa di corrente.
Collegare il connettore microUSB alla presa corrispondente
sul retro dell’unità.
REGISTRARE I RICEVITORI ALLA DP752
1. Apri registrazione
• Accedere alla GUI Web DP752 e premere il pulsante
Registra.
• Or, premere il pulsante Registra/Pagina sulla stazione
di base DP752.
2. Registrazione del ricevitore
1. Accedere al menu DP730/DP722/DP720 → Registrazione →
Registra.
2. Selezionare “Base 1” e premere il tasto “Registra”.
3. Il DP720/DP722/DP730 ricercherà le stazioni base nelle vici-
nanze e visualizzerà il codice RFPI del DP752 scoperto.
4. Premere “Sottoscrivi” per accoppiare con il DP752 visualizzato.
Montaggio a softto
4 cm
4 cm
• Usando un trapano, effettuare un foro per ogni punto con-
trassegnato. Porre un perno di espansione di plastica (non for-
nita) su ogni foro.
• Montare la staffa DP752 sul softto tra le viti (non fornite).
• Collegare la staffa al DP752 usando le sue “Scanalature per il
supporto da scrivania”.
• Contrassegnare due punti sul softto con 4 cm tra
loro dove porre il supporto DP752.
