Grandstream Networks GWN7000 Quick Start Guide

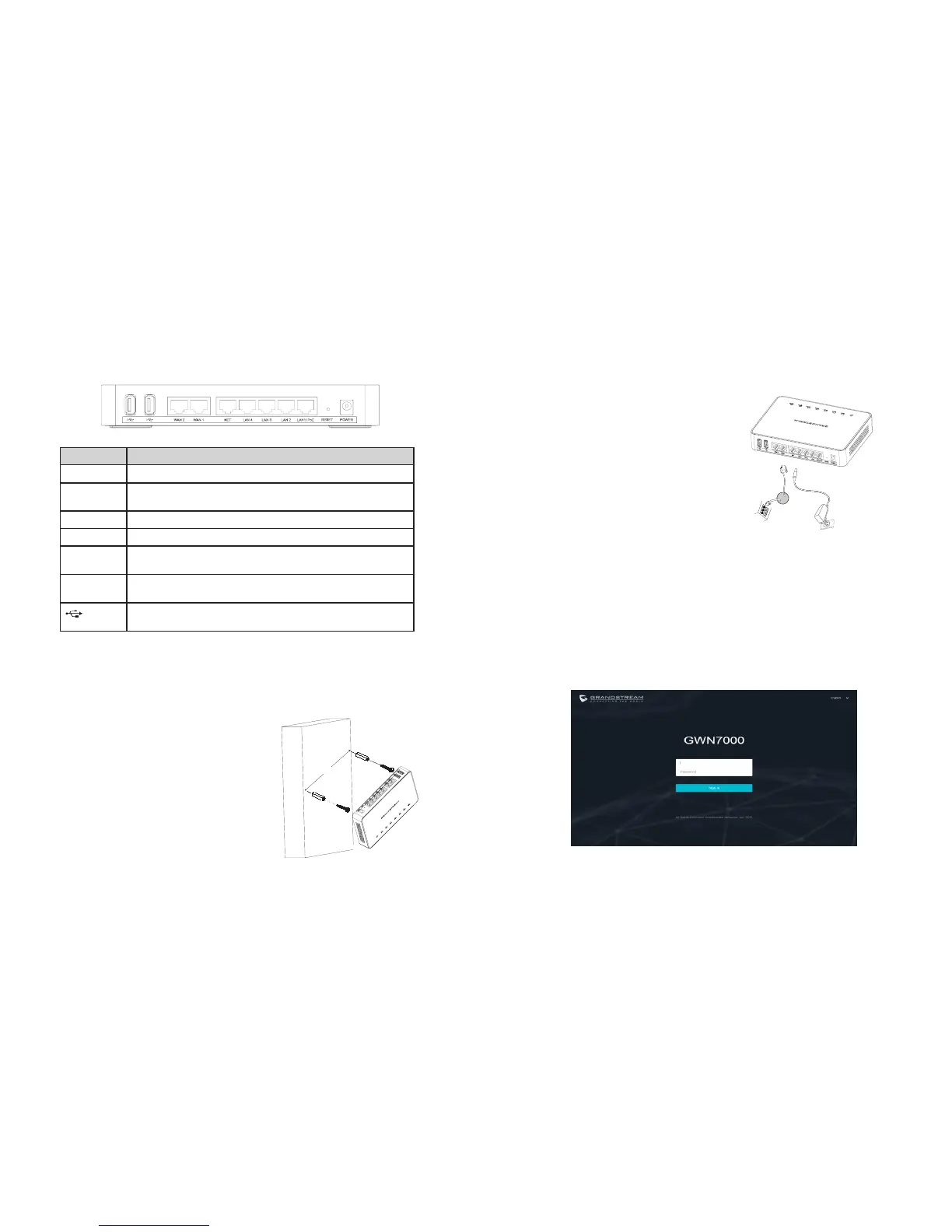

PORTAS DO GWN7000
Porta Descrição
POWER Conector de adaptador de energia (DC12V, 2A).
RESET Tecla de reset de fábrica. Pressionar durante 7 segundos para
restabelecer as congurações aos padrões de fábrica.
LAN1/POE Porta Ethernet RJ45 (10/100/1000Mbps) suporta PoE+.
LAN (2,3,4) Portas Ethernet RJ45 (10/100/1000Mbps).
NET Porta Ethernet RJ45 (10/100/1000Mbps); pode ser congurada
como WAN, LAN ou porta VoIP.
WAN (1,2) Portas Ethernet RJ45 (10/100/1000Mbps), para conectar à porta
LAN de um modem.
2x USB 3.0 (para impressora/compartilhamento de arquivos,
dongle 3G/4G/LTE).
INSTALAÇÃO DO HARDWARE
O GWN7000 pode ser montado na parede. Por favor consulte os seguintes passos para
uma correta instalação.
15 CM
Parede
1. Utilize broca de 6 mm para fazer dois furos de
15 cm de distância.
2. Inserir as buchas nos orifícios. Utilize uma chave
de fendas para xar os parafusos em cada bucha.
Deixe uma separação de aproximadamente 5mm
entre a cabeça do parafuso e a bucha.
3. Colocar o roteador GWN com as portas eth-
ernet para acima. Coloque as ranhuras do su-
porte de parede sobre as cabeças dos para-
fusos que foram xadas na parede. Depois
deslize o suporte para abaixo para travá-lo no lugar.
Aviso: O GWN7000 pode instalar-se também em
posição vertical.
4. Conecte a energia e os cabos ethernet (RJ45)
às portas correspondentes no seu GWN7000.
Montagem na parede
ACESSANDO À INTERFACE DE CONFIGURAÇÃO
1. Conecte o seu computador em uma das portas LAN no seu roteador utilizando um
cabo ethernet.
2. Uma vez conectado, será assinado um endereço IP 192.168.1.x ao seu computador
do servidor DHCP embutido no GWN7000 (Habilitado por padrão).
3. Inicie o seu navegador e digite o endereço https://192.168.1.1 no campo de
endereço. Pressione a tecla enter (PC) ou return (Mac).
4. A tela de inicio e login se mostrará. Digite admin nos campos de nome de usuário e
senha e depois clique no botão Sign In.
Se mostrará a interface de conguração do GWN7000, permitindo-lhe congurar o
dispositivo conforme as suas necessidades.
Aviso: Para o manual de usuário detalhado, por favor baixe-o desde:
http://www.grandstream.com/support
Opção B:
Cabo Ethernet RJ45
para o switch PoE+
(Power over Ethernet)
Opção A:
Adaptador de energia
para tomada AC
LAN1/POE
Porta
Porta de Alimentação de energia
12V
INICIANDO E CONECTANDO O GWN7000
O GWN7000 pode ser alimentado utilizando tanto a fonte de alimentação correta
(DC12V, 2A) como utilizando um switch PoE+.
Opção A
Passo 1: Conecte adaptador de energia na porta
correspondente no GWN7000 e conecte depois à
tomada de corrente AC.
Passo 2: Conecte o cabo ethernet RJ45 à porta
de rede do GWN7000.
Opção B
Passo 1: Conecte um cabo ethernet RJ45 à porta
de rede do GWN7000 e conecte a outra ponta
do cabo num switch PoE+ (Power over Ethernet
Plus).
Aviso: Selecione a opção A se utilizará uma fonte
de alimentação ou selecione a opção B se utilizará
um switch PoE+ (Power over Ethernet Plus).
23
24
