18
1 2 3 4
5 6
8
9 10 11
13 14
12
7

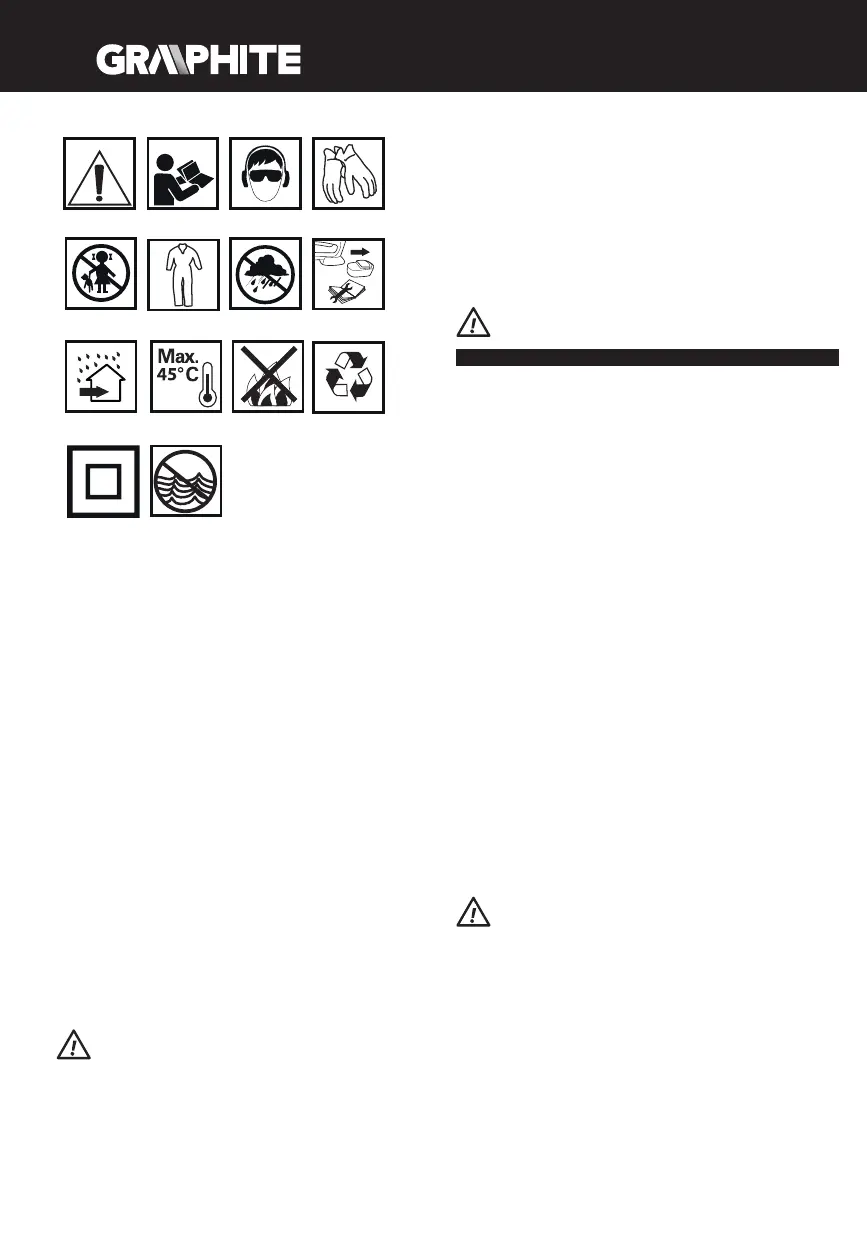

1. УВАГА! Зберігайте обачність!
2. Прочитайте інструкцію, дотримуйтеся правил техніки безпеки, що
містяться в ній!
3. Слід обов’язково застосовувати засоби особистої безпеки як,
наприклад, захисні окуляри, навушники.
4. Вдягніть захисні рукавиці.
5. Зберігайте у недоступному для дітей місці!
6. Вдягніть захисний одяг.
7. Устаткування боїться вологи.
8. Витягніть акумулятор із устаткування, перш ніж заходитися
регулювати або чистити устаткування.
9. Устаткування призначене для експлуатації у приміщеннях і не
призначене для праці назовні.
10. Максимально допустима температура елементів акумулятора.
11. Не допускається кидати елементи живлення у вогонь.
12. Recykling (Переробка вторсировини)
13. II клас із електроізоляції зарядного пристрою
14. Не допускається кидати елементи живлення у вогонь.
Ударний гайковерт являє собою ручний електроінструмент, що
живиться від акумулятора. Повід електроінструменту становить
безколекторний (безщітковий) електромотор постійного струму з
планетарною передачею. Конструкція елементів гайковерта забезпечує
тривалий ресурс. Патрон гайковерта дозволяє монтувати насадки різної
довжини, які мають хвостовики квадратного перетину розміром 1/2”.
Значний діапазон регулювання моменту дозволяє замінити ряд інших
інструментів. Механізм, який відповідає за високий момент обертання,
генерує його у постаті миттєвого тангенціального вдару, натомість дія на
руки оператора під час укручування є невеликою.
Гайковерт призначений для неспеціалізованого використання для
технічного обслуговування та ремонту автотранспортних засобів,
монтажу-демонтажу та ремонту.
.
Перелік елементів зовнішнього вигляду устаткування, що зазначений
нижче, стосується малюнків до цієї інструкції.
1. Підсвітлення
2. Сигналізація швидкостей
3. Перемикач швидкостей
4. Кнопка ввімкнення
5. Патрон 1/2”
6. Перемикач реверсу
7. Акумулятор
8. Кнопка блокування акумулятора
9. Світлодіоди LED
10. Зарядний пристрій
11. Кнопка індикатора заладування акумулятора
12. Індикація стану заладування акумулятора (світлодіоди LED)
13. Тримач
* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту
та таким, що зображений на малюнку
ЗАСТЕРЕЖЕННЯ
ПІДГОТОВКА ДО РОБОТИ
-
• Встановіть перемикач реверсу (6) в середнє положення.
• Натисніть кнопку блокування акумулятора (8) й витягніть акумулятор
(7) (. A).
• Вкладіть заладований акумулятор (7) у руків’я, аж буде чутно клацання
фіксаторів (8).
Устаткування постачається з акумулятором, що є частково наладованим.
Акумулятор допускається ладувати за температури оточуючого
середовища 4-40
o
C. Акумулятор, що є новим або таким, що довгий час
не експлуатувався, досягає максимальної ємності після прибл. 3-5 циклів
ладування-розладування.
• Вийміть акумулятор (7) із устаткування (. A).
• Вставте виделку зарядного пристрою (10) до розетки електромережі
(230 ..).
• Вкладіть акумулятор (7) у гніздо зарядного пристрою (10) (. B).
Упевніться, що акумулятор щільно вставлений, до опору.
Після ввімкнення зарядного пристрою до розетки мережі живлення (230
..) засвітиться зелений світлодіод (9) на зарядному пристрої, який
сигналізує, що останній знаходиться під напругою.
Після встановлення акумулятора (7) у зарядному пристрої (10) на ньому
засвітиться червоний світлодіод (9), який сигналізує тривання процесу
ладування акумулятора.
Водночас миготітимуть зелені світлодіоди (12) стану наладування
акумулятора. Комбінації загоряння світлодіодів див. нижче.
• : акумулятор розладовано повністю;
заладуйте акумулятор.
• 2 : акумулятор частково розладований.
• 1 : акумулятор наладовано майже повністю.
Після наладування акумулятора (9) на зарядному пристрої світиться
зелений світлодіод, а всі світлодіоди стану наладованості акумулятора
(12) перестають миготіти і засвічуються постійним світлом. Після збігу
певного часу (прибл. 15 сек.) світлодіоди стану наладування акумулятора
(12) згасають.
8 .
.
.
.
.
, ’
.
.
.
,
.
:
. .
