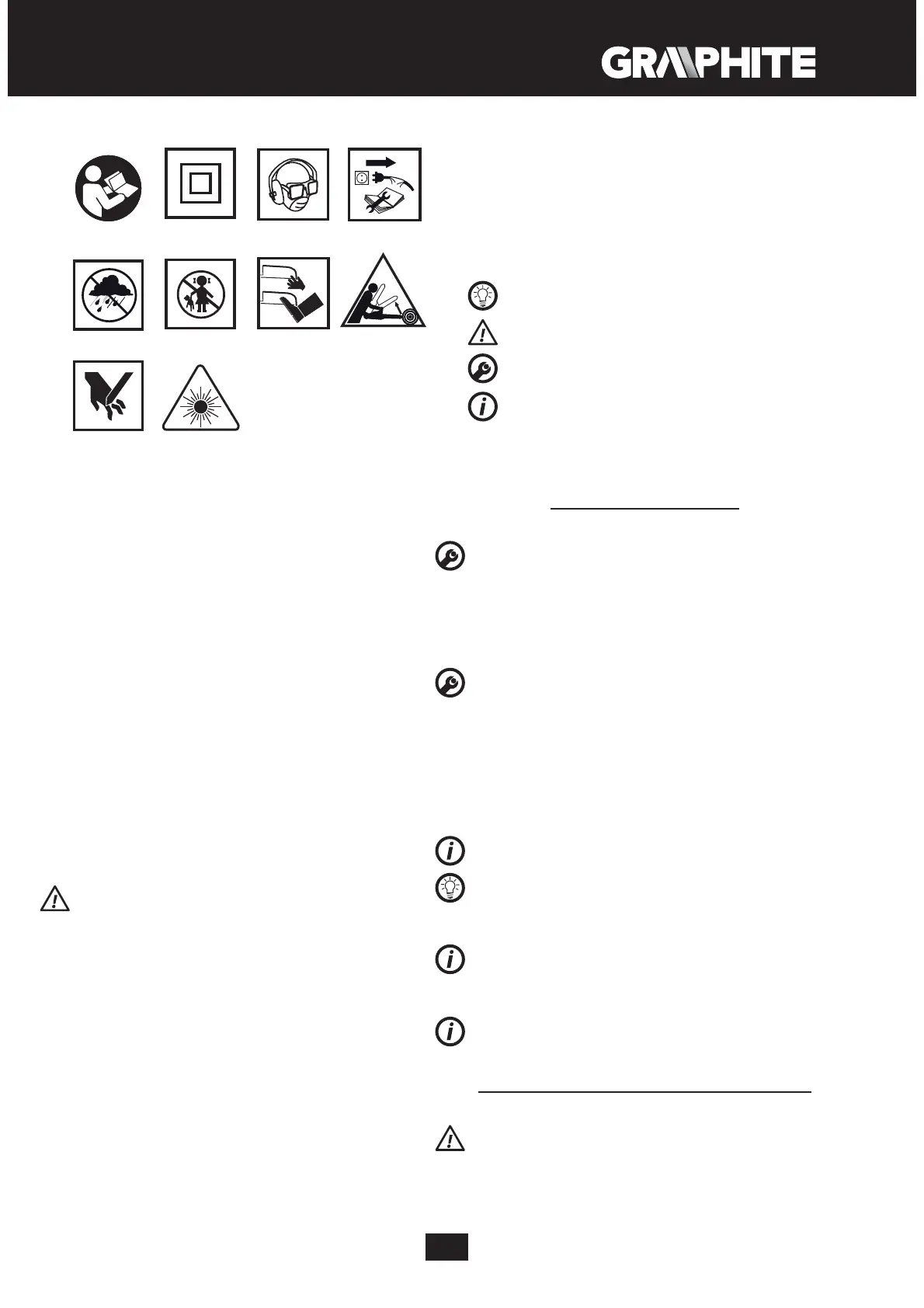

Умовні позначки
1
5
2
6
34
78
910
1. Прочитайте інструкцію, дотримуйтесь правил техніки
безпеки, що містяться в ній!
2. Клас ізоляції устаткування ІІ
3. Слід обов’язково застосовувати засоби індивідуального
захисту як, наприклад, захисні окуляри, навушники,
протипилову маску.
4. Від’єднати мережевий шнур, перш ніж заходитися
обслуговувати чи ремонтувати.
5. Боїться дощу!
6. Зберігати у недоступному для дітей місці!
7. Тримайте кінцівки подалі від різальних елементів!
8. Ризик травматизму внаслідок відбиття
9. Увага! Існує ризик травми долоні, відрізання пальців.
10. Увага! Лазерне випромінення!
Пилка дискова являє собою ручний електроінструмент,
якому надано II клас з електроізоляції. Він працює від
однофазного електромотору колекторного типу. Даного типу
електроінструмент призначений до розпиловування деревини
і деревопохідних матеріалів. Не допускається використовувати
її для розпиловування паливної деревини. Спроби застосування
пилки до інших цілей, ніж ті, що зазначені у цій інструкції,
розцінюються як експлуатація не за призначенням. У пилці слід
застосовувати виключно відповідні диски пильні з зубцями з
твердосплавними напайками. Дискова пилка призначена до
виконання нескладних операцій у невеликих майстернях та до
будь-яких аматорських праць.
Не допускається використовувати електроінструмент не за
призначенням.
Перелік елементів зовнішнього вигляду електроінструмента, що
зазначений нижче, стосується малюнків до цієї інструкції.
1. Пацівок відсмоктування пилу
2. Кожух верхній
3. Індикатор під’єднання до мережі живлення
4. Важіль нижнього кожуху
5. Колесо блокування механізму регулювання нахилу опірної
рамки
6. Колесо блокування прямої напрямної
7. Позначник лінії різання під 45°
8. Позначник лінії різання під 0°
9. Опірна рамка
10. Диск пильний
11. Комір підкладочний
12. Гвинт, що притягує пильний диск
13. Кожух нижній
14. Руків’я провідне
15. Кнопка ввімкнення
16. Кнопка блокування кнопки ввімкнення
17. Руків’я основне
18. Важіль до регулювання глибини пропилу
19. Кнопка блокування шпинделя
21. Кнопка ввімкнення лазерного пристрій
22. Лазер
23. Напрямна для паралельного різання
* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким,
що зображений на малюнку.
УВАГА!
ЗАСТЕРЕЖЕННЯ
МОНТАЖ/НАЛАШТУВАННЯ
ІНФОРМАЦІЯ
1. Напрямна для паралельного різання - 1 шт.
2. Ключ шестигранний - 1 шт.
ПІДГОТОВКА ДО РОБОТИ
Глибину пропилу можна регулювати в діапазоні від 0 до 65 мм.
• Послабити важіль регулювання глибини пропилу (18).
• Відрегулюйте на потрібну глибину пропилу (скористайтеся
шкалою).
• Заблокувати важіль регулювання глибини пропилу (18)
(. A).
В разі розпилу матеріалу на вузькі шматки рекомендується
користуватися напрямною до прямолінійного пропилу.
Напрямна може кріпитися як з лівого, так і з правого боку
устаткування.
• Послабте ручку блокування напрямної (6).
• Вкладіть напрямну рейку (23) у два послідовні отвори у рамці
пилки (9).
• Відрегулюйте її на потрібну довжину (скористайтеся поділкою).
• Закріпіть напрямну до прямолінійного розпиловування (23) за
допомогою ручки блокування (6) (. B).
Напрямну (23) також допускається використовувати до
розпиловування під кутом від 0 до 45°.
Забороняється допускати тримати пальці чи руку позаду
пилки, що працює. У випадку відбиття пилка здатна впасти на
руку, що здатне спричинитися до суттєвої травми.
Внаслідок опору оброблюваного матеріалу нижній кожух (13)
пильного диску (10) автоматично відсувається. Щоб відсунути
його вручну слід пересунути важіль нижнього кожуху (4).
Пилка дискова обладнана пацівком відсмоктування пилу (1),
що уможливлює відсмоктування пилу чи тирси, що повстає в
процесі різання.
ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ
Напруга живлення в мережі повинна відповідати
характеристикам, вказаним у таблиці на пилці. У момент
ввімкнення пилку слід тримати обома руками, оскільки
момент електромотору може спричинити неконтрольоване
відбиття електроінструменту.
